十字布局四缸往复式蒸汽动力装置结构

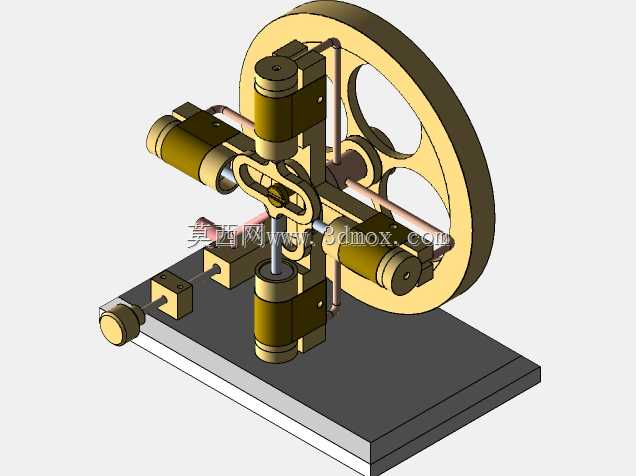

　　这套四缸蒸汽动力结构采用十字对称的汽缸布局，四个汽缸沿飞轮径向呈90度间隔分布，相比单缸或双缸蒸汽机，能大幅降低动力输出的扭矩脉动，让曲轴转动过程中始终有至少一个汽缸处于做功冲程，避免单缸结构死点位置无法自启动的问题，同时减小飞轮所需的转动惯量，让整机运行更平稳。从实际应用场景来看，这类小型多缸蒸汽机常作为教学演示教具、小型复古动力装置的核心部件，也可用于低压蒸汽工况下的小型动力输出场景，比如微型发电机组、小型船舶模型动力、老式工业设备的复刻演示单元，相比内燃机它对燃料适应性更强，只要能产生稳定低压蒸汽即可驱动，在科普展示场景中能直观展现热能转换为旋转机械能的完整过程，帮助学习者理解曲柄连杆机构的配气、做功、传动逻辑。

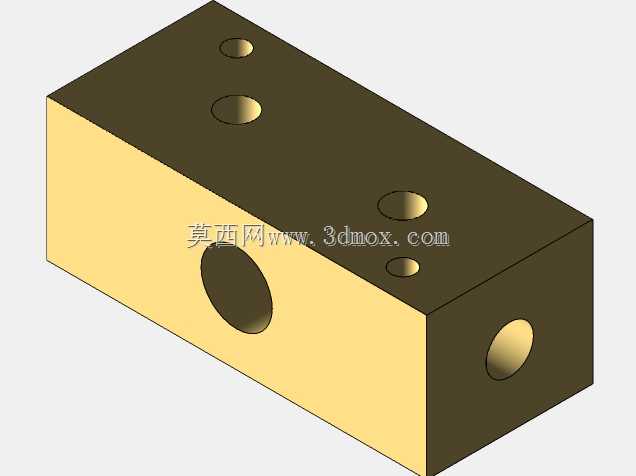

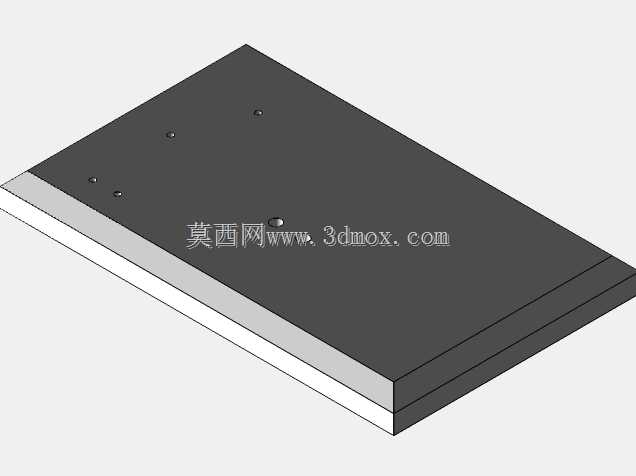

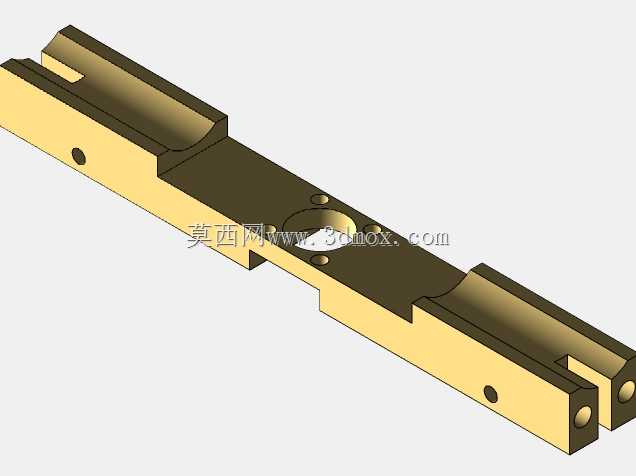

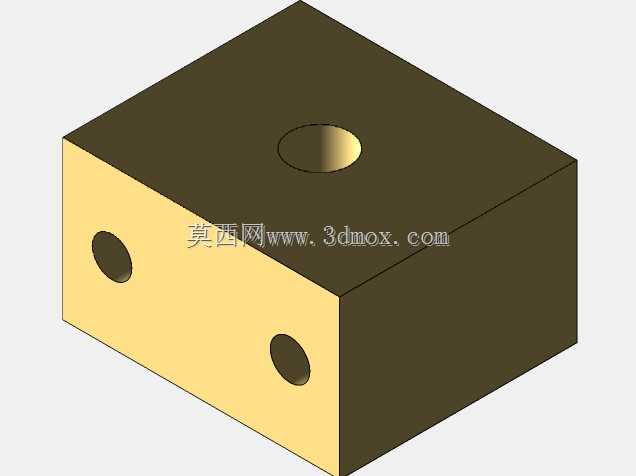

　　设计层面上，这套结构将四个汽缸的活塞杆端统一连接到中心的十字滑块配气机构上，中心的偏心配气轴与飞轮同轴安装，通过曲轴的转动同步控制四个汽缸的进排气时序，省去了复杂的独立配气凸轮结构，让整体装配难度降低，同时减少了配气机构的运动部件数量，降低运行过程中的卡滞风险。底座采用平板式安装结构，所有汽缸支架、曲轴轴承座、飞轮支撑座都统一固定在整块安装底板上，安装时只需保证底板的平面度即可满足各部件的同轴度要求，不需要复杂的机架调校，适合小批量制作或者教学场景下的快速装配。

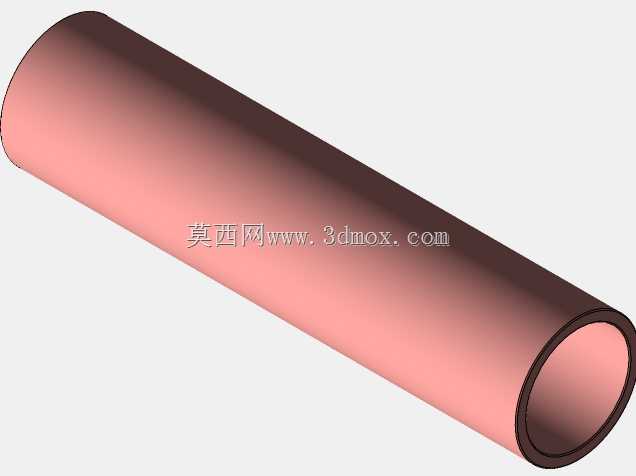

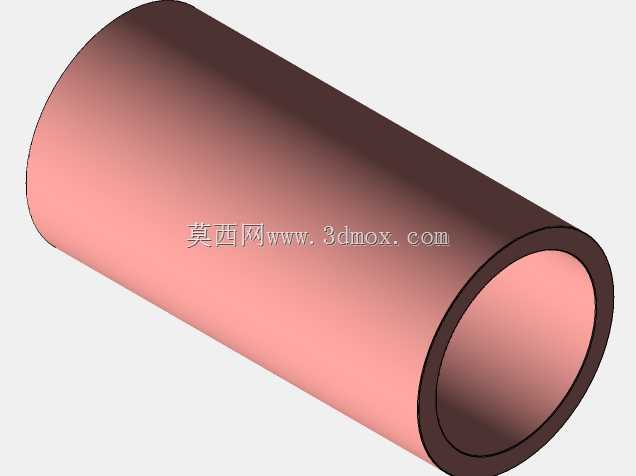

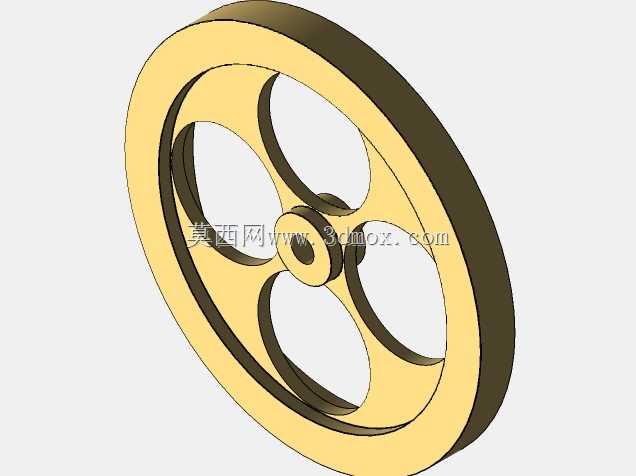

　　从安装边界来看，整机的最大外轮廓由飞轮直径和四个汽缸的外伸长度决定，飞轮采用辐条式结构，在保证转动惯量的前提下减轻自身重量，飞轮的轮缘做了加厚处理，储存转动能量的效率更高，四个汽缸的缸体采用等径设计，活塞行程统一，零部件通用化程度高，加工时可以采用同一套工装完成汽缸的镗削、活塞的车制，降低加工成本。管路布局上，四个汽缸的进气管沿中心配气座径向引出，排气管统一汇总到底座侧方的排气口，外接蒸汽管路时不需要复杂的歧管设计，只需将主蒸汽管接入中心进气口、排气管路接至侧方排气口即可完成动力源连接。

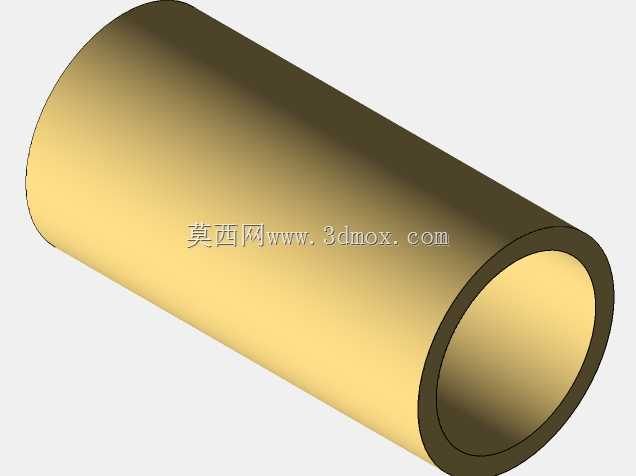

　　功能特性方面，这套结构的曲轴采用偏心式设计，与中心配气机构的偏心距匹配活塞行程，保证活塞在汽缸内的运动行程一致，不会出现撞缸或者行程不足的问题；每个汽缸的两端都设置了耐磨衬套，降低活塞杆往复运动的磨损，延长部件使用寿命；飞轮侧的轴承座采用双支撑结构，避免飞轮转动时出现悬臂挠度，保证高速转动下的稳定性。实际运行过程中，蒸汽进入中心配气腔后，会随着曲轴转动依次送入对应位置的汽缸，推动活塞做往复运动，再通过十字连接结构将四个活塞的直线运动转化为曲轴的旋转运动，最终通过飞轮轴输出扭矩，整个做功过程连续平稳，在低压蒸汽工况下也能顺利启动，不需要额外的启动助力装置。

　　在结构细节处理上，每个汽缸与安装支架的连接面都设置了定位止口，装配时不需要反复调整位置即可保证汽缸轴线与对应活塞运动方向重合，降低装配误差带来的偏磨问题；底座上预留了多个安装固定孔，可以直接通过螺栓将整机固定在安装基础上，也可以加装减震垫降低运行时的振动传递；所有运动副的位置都预留了润滑注油孔，日常维护时可以直接加注润滑油，不需要拆解结构即可完成保养。对于三维建模从业者来说，这套结构的建模难点在于四个汽缸的空间角度定位、中心配气机构与曲轴的运动配合关系，建模时需要先确定飞轮轴线与中心十字滑块的运动轨迹，再依次阵列生成四个汽缸组件，保证各部件的运动无干涉，同时要注意配气槽道的连通关系，避免出现蒸汽通路封堵的问题。从设备选型的角度来看，如果是用于教学演示场景，这套结构的尺寸可以根据展示需求等比例缩放，只要保证各部件的运动比例关系不变，即可正常实现动力演示功能；如果是用于实际小型动力输出场景，则需要根据所需输出扭矩调整汽缸直径、活塞行程和飞轮转动惯量，匹配对应的蒸汽压力参数。
