斯特林动力驱动莫里亚结构风扇

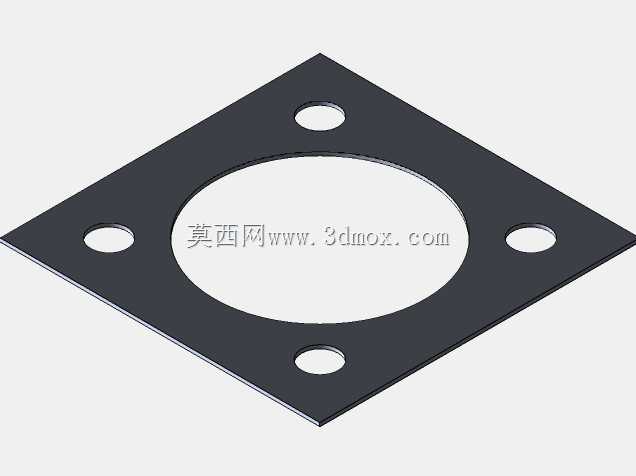

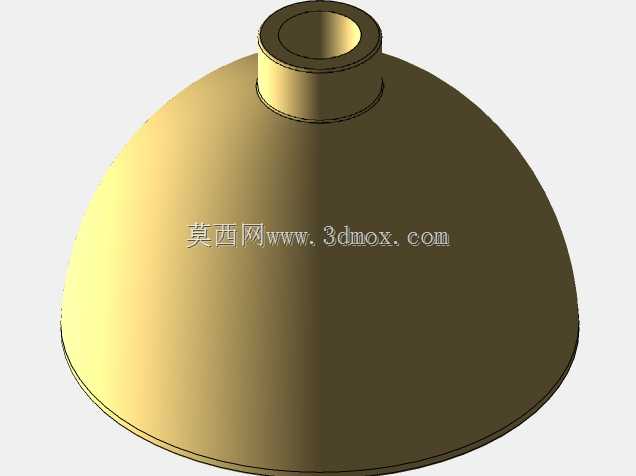

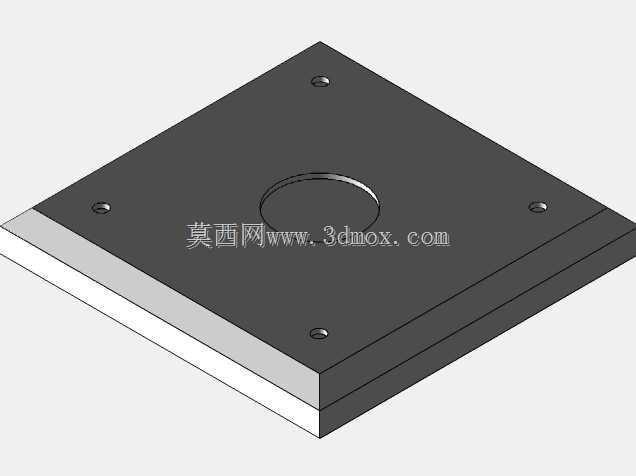

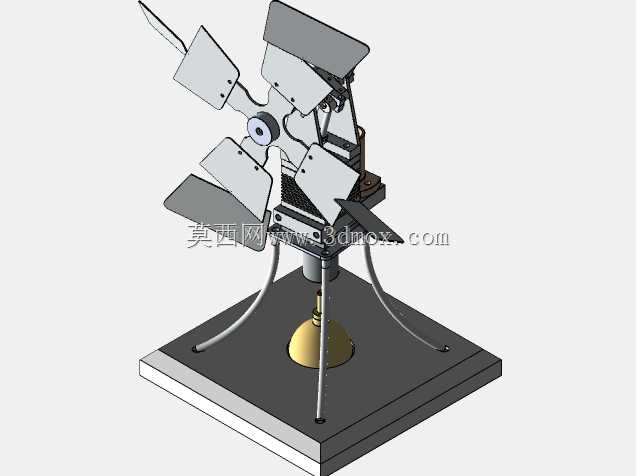

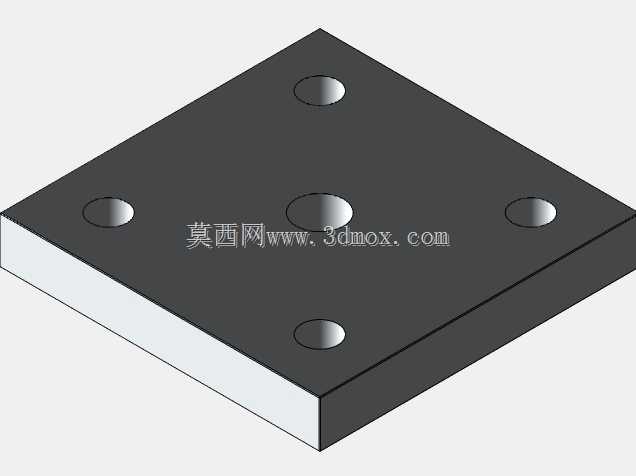

　　这款外燃式热机驱动的风冷装置，在小型热能演示、桌面科普教具、低功耗无电场景通风领域有着明确的应用定位，区别于常规电机驱动的送风设备，它完全依靠外部热源加热形成缸体温差来驱动整套机构运转，无需外接电源即可实现持续送风，在无供电的户外临时作业点、科普展厅互动展项、热能动力教学实验场景中都能适配使用。整套装置的底座采用方形平板式安装结构，安装边界规整，可直接固定在水平工作台面或者展示台架上，底座上预留的支撑柱安装位与热源放置区做了分区设计，下部的黄铜色热源放置腔刚好适配常规的小型酒精灯、固体燃料块等加热源，加热区域与上部传动机构之间设置了隔热垫层，避免高温传导至上部运动部件造成润滑失效或者结构变形。上部的动力输出端直接连接扇叶组件，

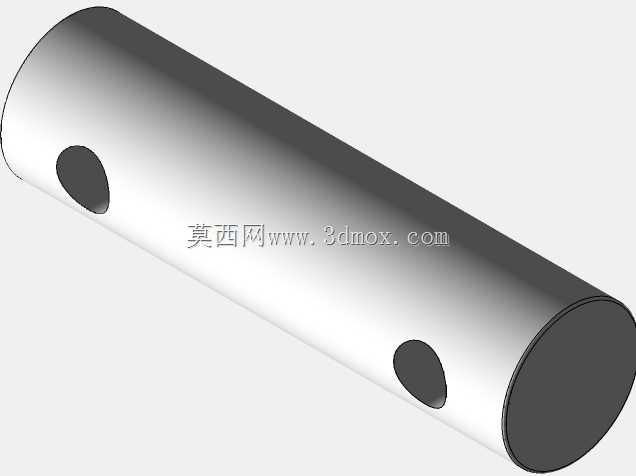

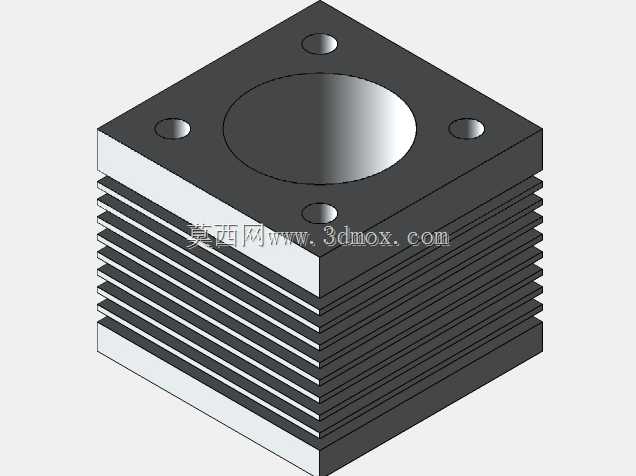

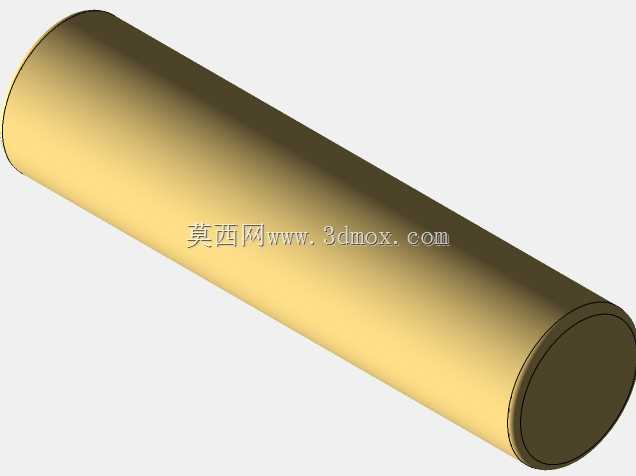

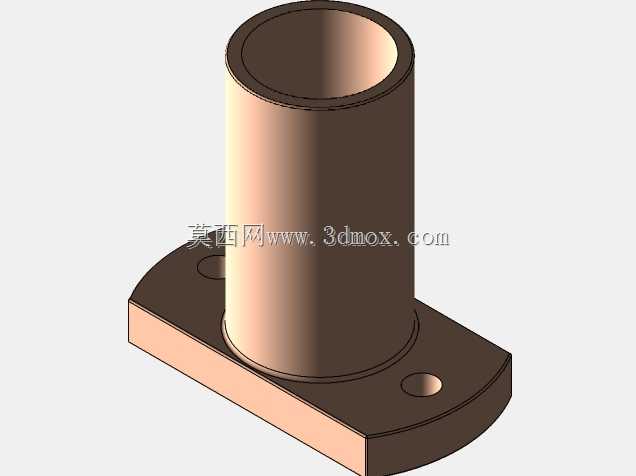

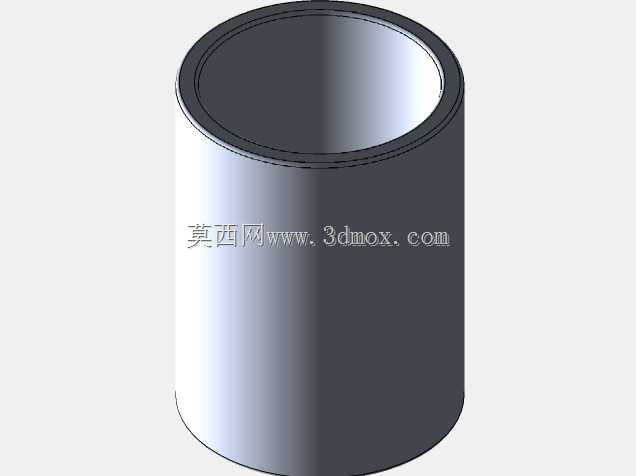

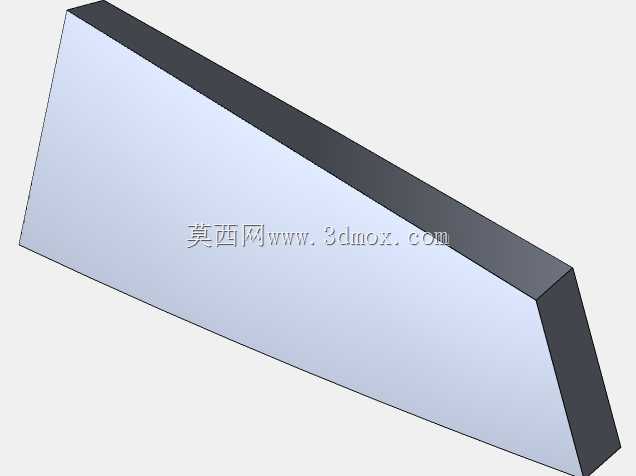

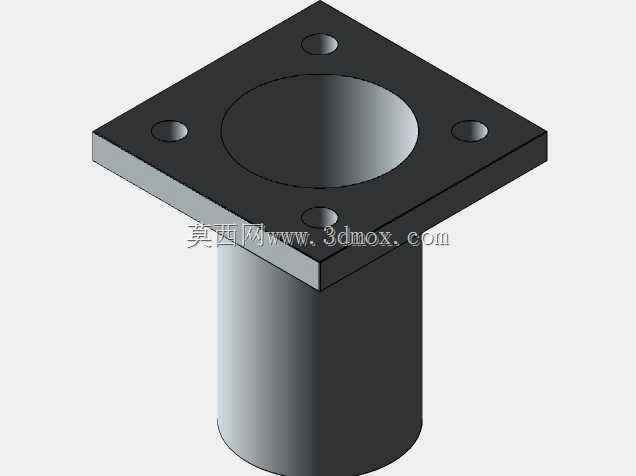

　　省去了额外的传动变速结构，热机的动力曲轴直接与扇叶转轴同轴连接，动力传递路径短，机械损耗被控制在较低水平，扇叶采用六片式倾斜角度可调的薄板结构，每片扇叶的安装角都经过匹配调校，在热机额定输出转速下可以形成稳定的轴向送风气流，扇叶边缘做了折边强化处理，高速运转时不会出现叶片颤振的问题，同时叶片与上部支架之间预留了足够的安全间隙，运转过程中不会出现运动干涉。整套机构的支撑结构采用三根细金属立柱连接底座与上部热机安装架，立柱的张紧度可以通过底部的锁紧螺母调节，保证上部运转机构的水平度，避免曲轴运转时出现偏磨。热机部分的缸体采用立式布置，换热翅片沿着缸体周向均匀分布，保证冷端的散热效率，维持缸内冷热端的稳定温差，

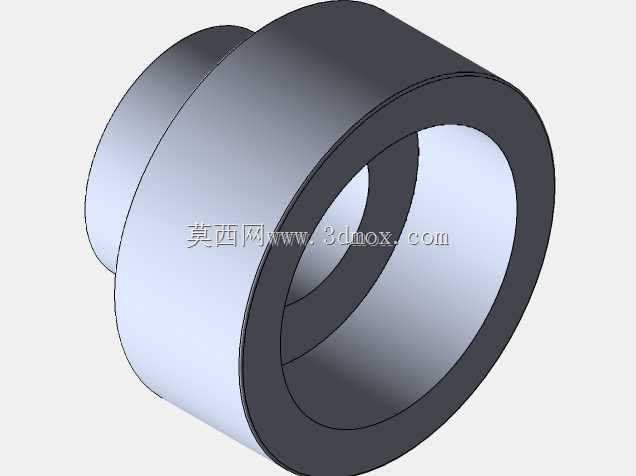

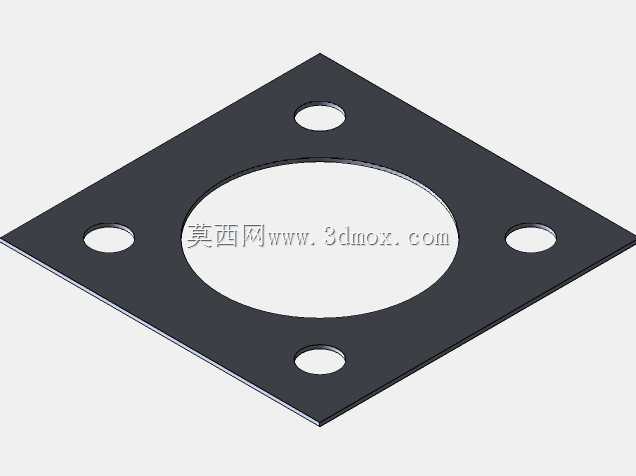

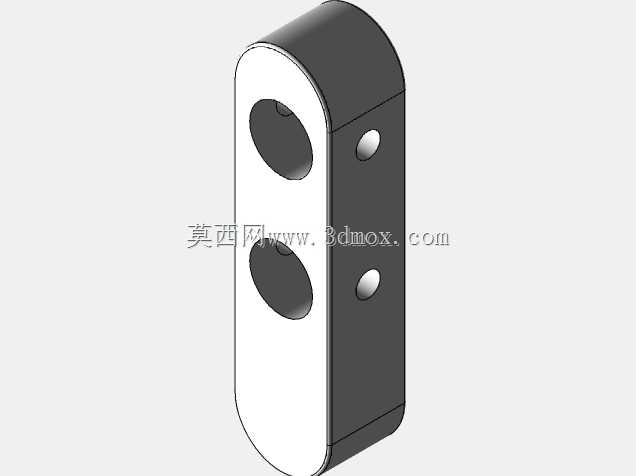

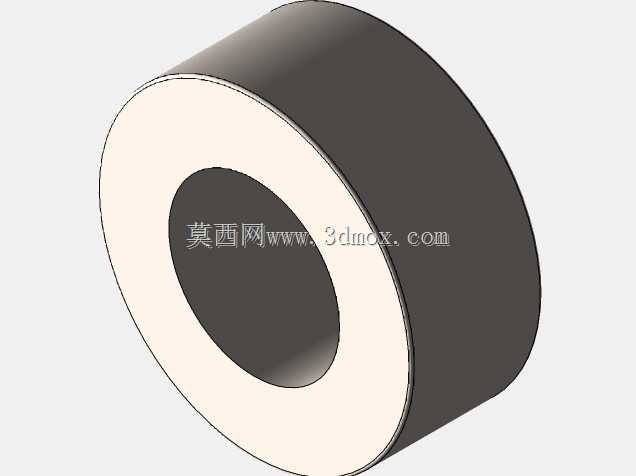

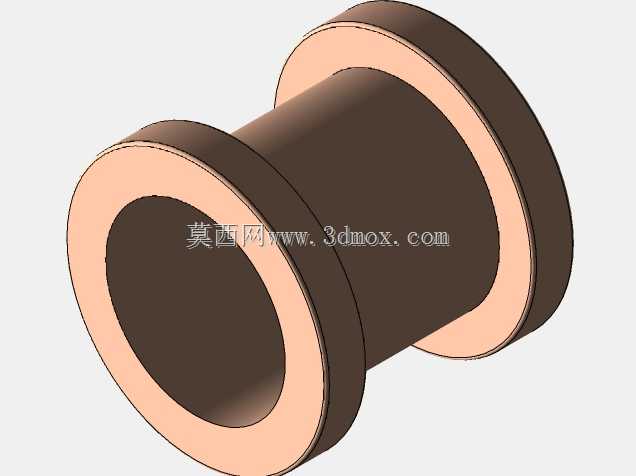

　　这也是整套装置能够持续稳定运转的核心设计点，冷端散热翅片的换热面积经过匹配计算，在常规室温环境下，仅需小功率外部热源加热即可让曲轴达到驱动扇叶的额定转速。设计过程中优先考虑了机构的运动可靠性，曲轴连杆部件的铰接点都采用了小尺寸耐磨轴套，长期往复运转下的磨损量极小，不需要频繁维护加注润滑脂，同时所有运动部件都做了动平衡调校，扇叶与曲轴组件整体动平衡等级达到G6.3级别，运转时整机振动量极小，放置在光滑台面上也不会出现位移。从安装尺寸来看，整套装置的占地边界不超过常规A4纸张幅面，整体高度控制在三十厘米级，不管是作为教学实验设备放置在实验台，还是作为桌面演示装置都不会占用过多空间，底座的重量经过配重设计，重心落在底座几何中心位置，

　　即使扇叶高速运转，整机的稳定性也足够。在实际使用场景中，这类装置除了基础的送风功能外，更多承担热能动力原理的演示作用，可以直观展示外燃机的工作循环过程，让观察者清晰看到热能到机械能再到风能的转换路径，相比纯理论的教学内容，实体运转的装置更易理解斯特林循环的工作逻辑。结构设计上没有采用复杂的集成化壳体，所有机械结构都外露展示，方便学习者观察每个部件的运动状态，连杆的往复运动、曲轴的旋转运动、扇叶的送风动作都可以直接观测，完全适配教学演示的需求。同时整套结构的零部件拆分逻辑清晰，每个部件都具备独立的可替换性，后期维护时仅需更换磨损的铰接轴套或者损坏的扇叶即可，不需要整体拆解报废，维护成本极低。在传动匹配上，热机的输出扭矩特性刚好匹配扇叶的负载特性，启动时仅需较小的初始扭矩即可带动扇叶从静止状态进入运转，随着热源持续加热，转速逐步上升到稳定区间，不会出现负载堵转的问题，扇叶的负载曲线与斯特林发动机的输出曲线做了针对性匹配，保证在不同环境温度下都能顺利启动并稳定运转。
