越野配套单轴拖挂承载平台结构设计

　　户外越野出行场景中，单轴拖挂平台是拓展车辆载运能力的核心配套结构，这类装置主要用于承载露营装备、越野补给物资、备用轮胎及小型户外作业工具，解决越野车辆本身后备箱储物空间不足的痛点，适配非铺装路面、山地、泥泞路段等复杂通行环境，避免挂载物直接挤占车内乘坐空间，同时保证拖挂状态下车辆的通过性不受过多影响。

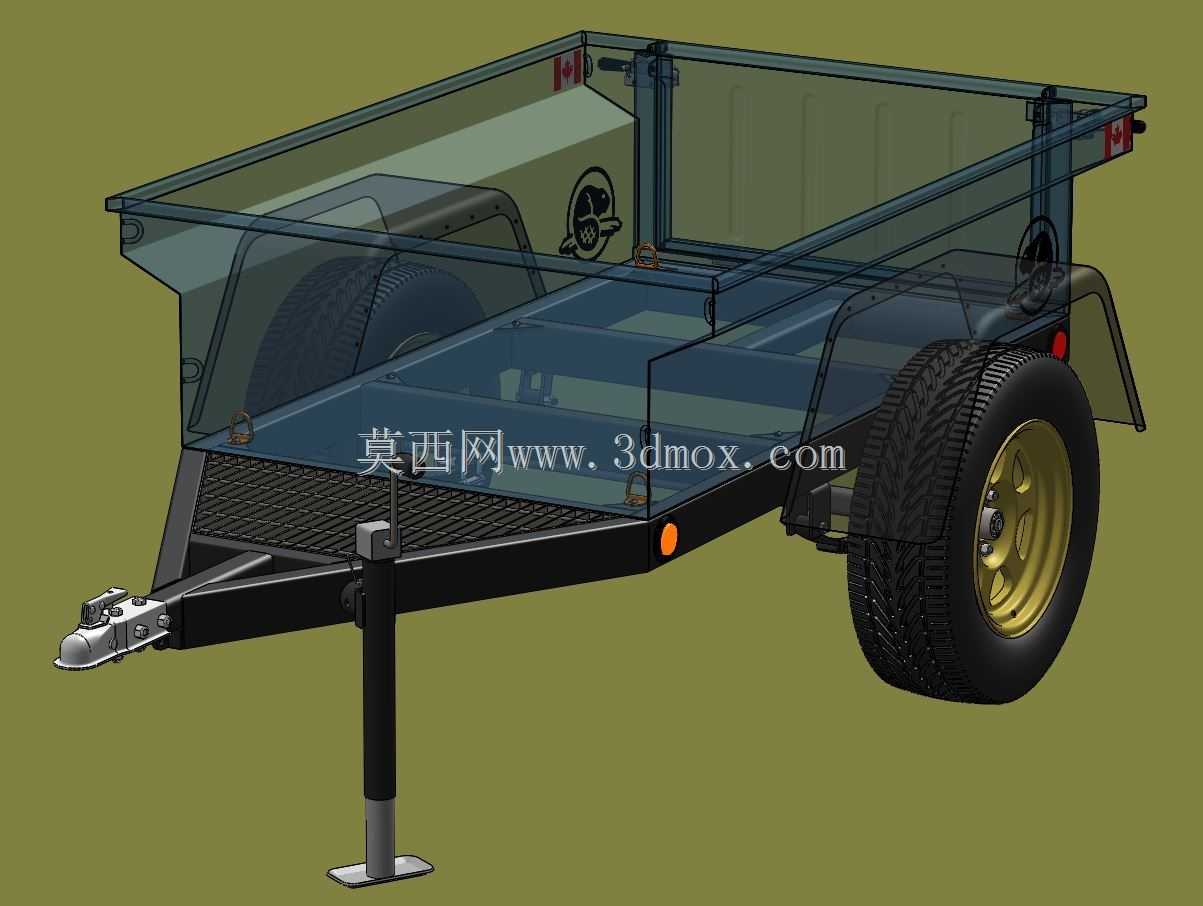

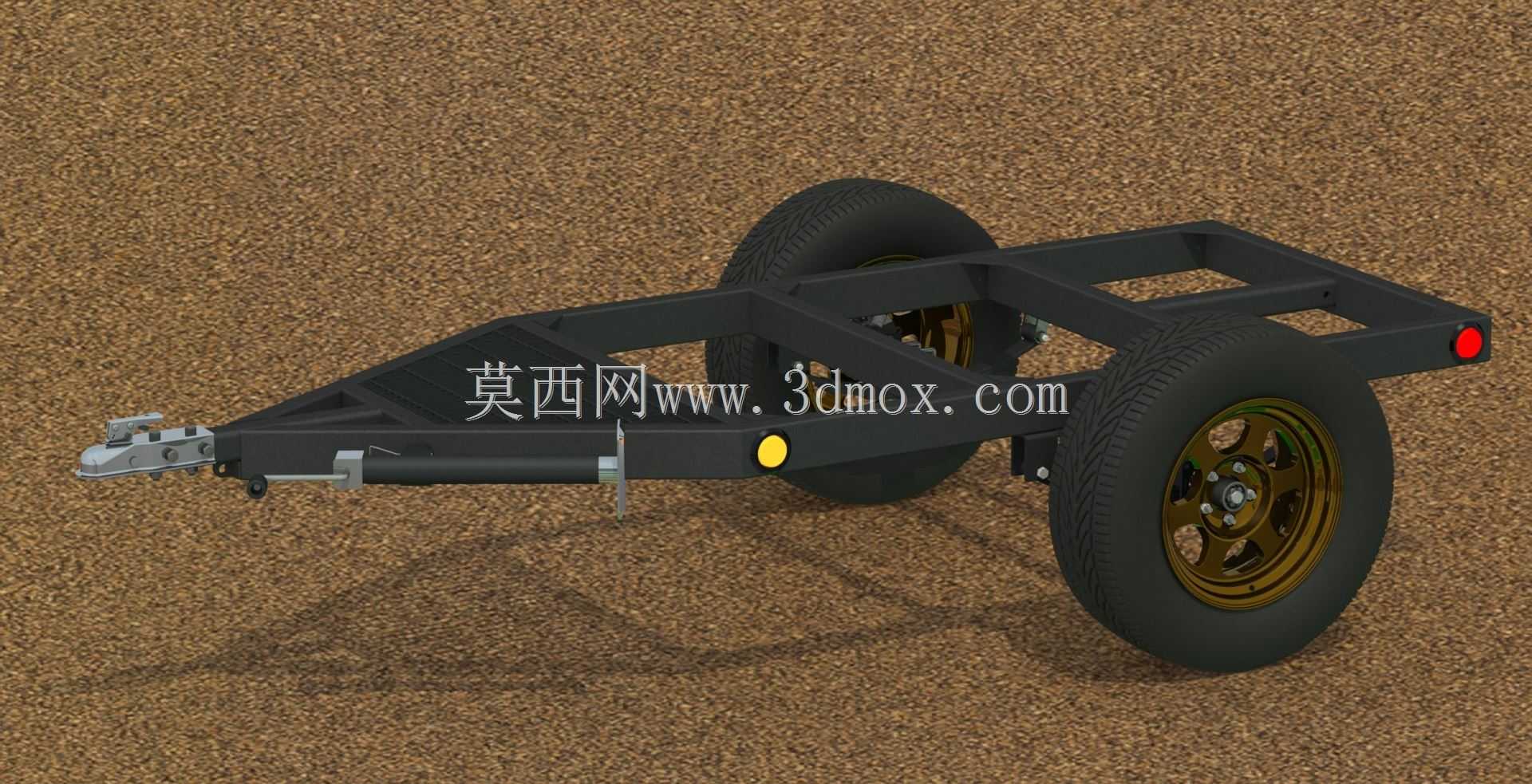

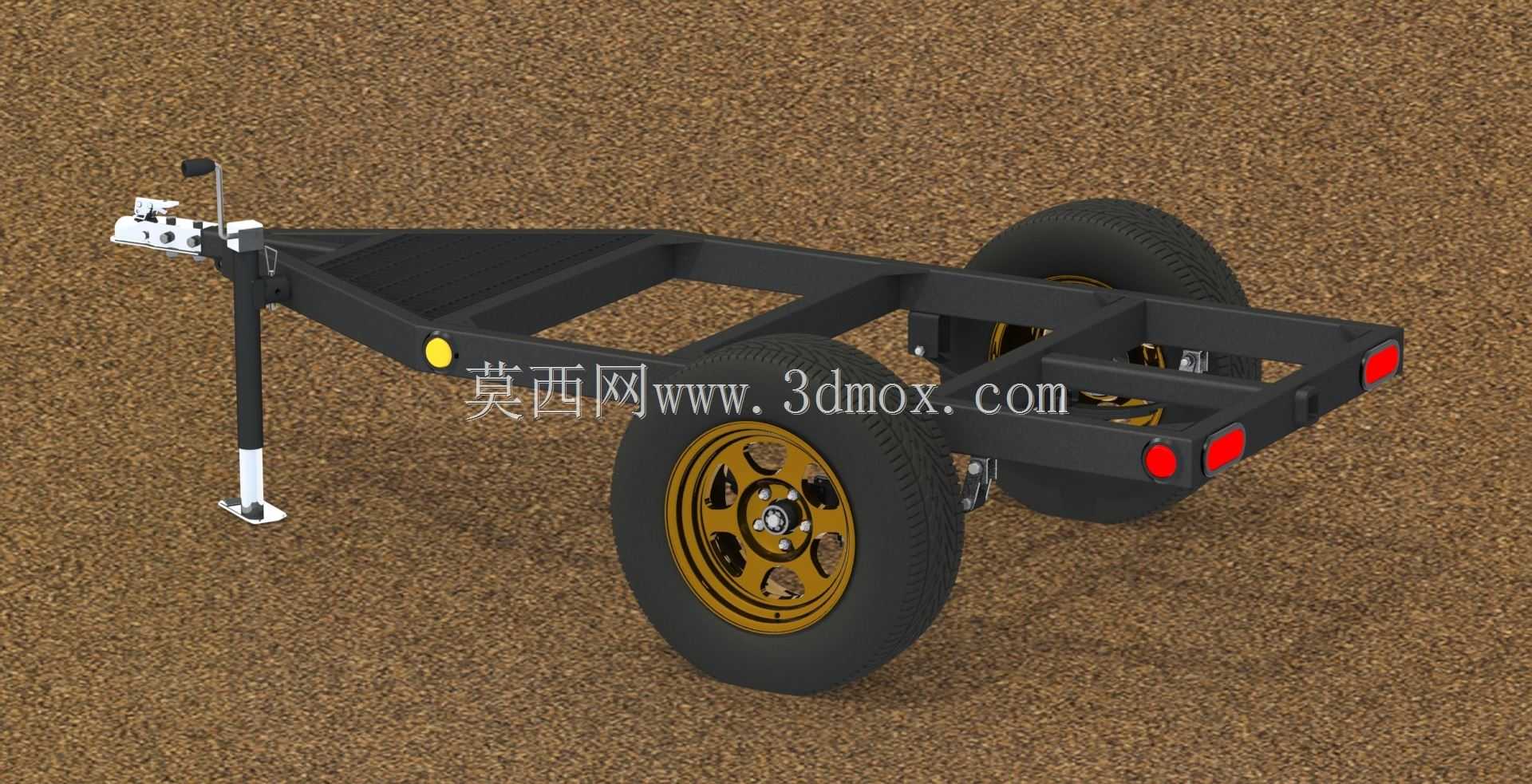

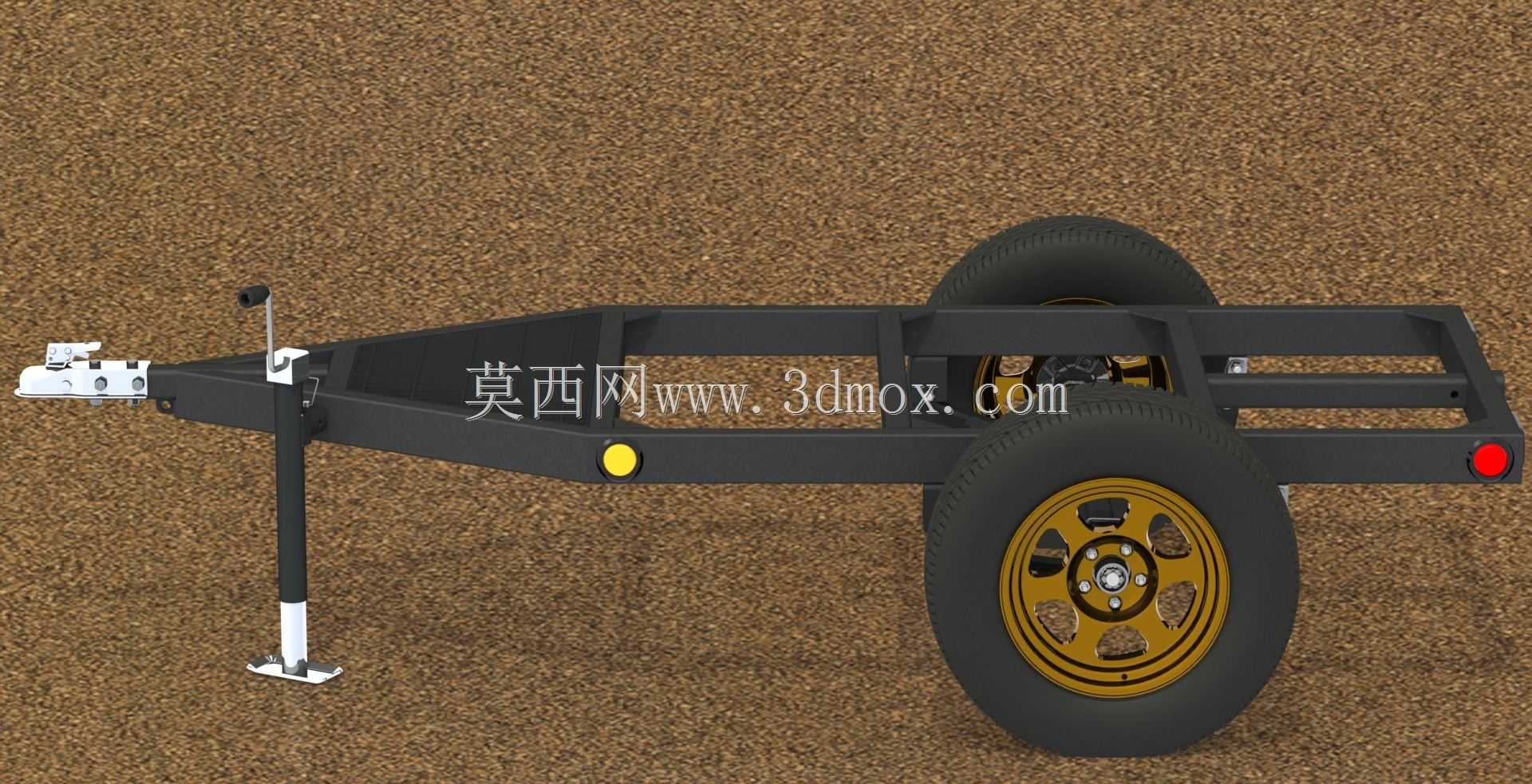

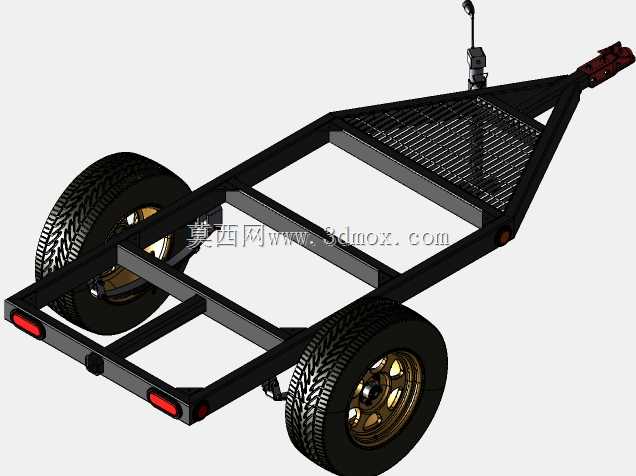

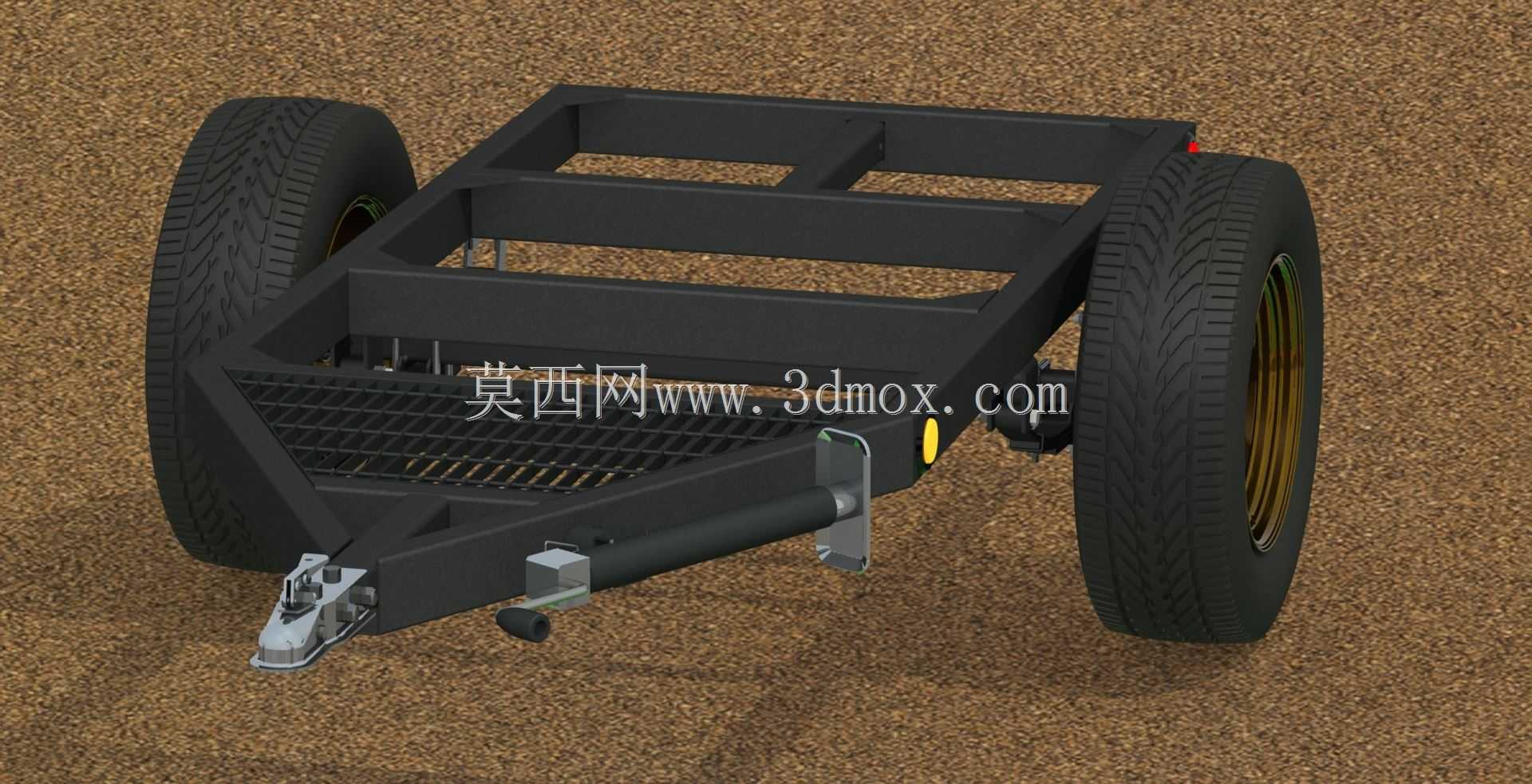

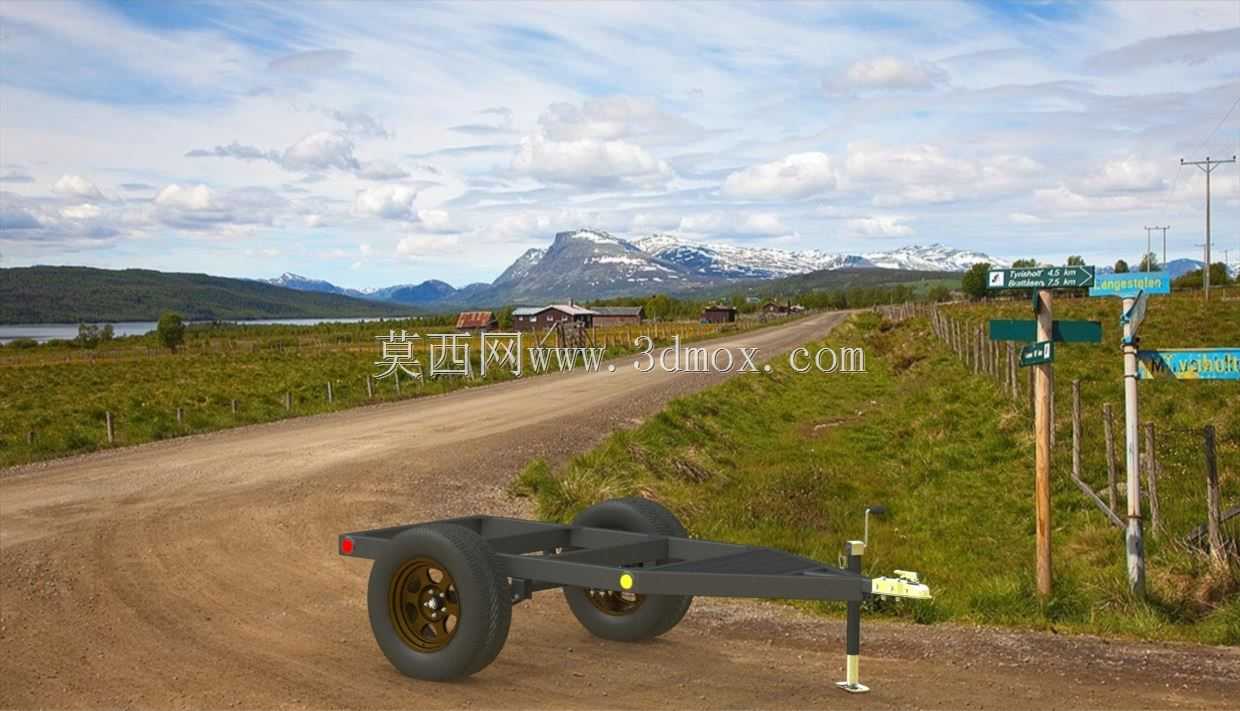

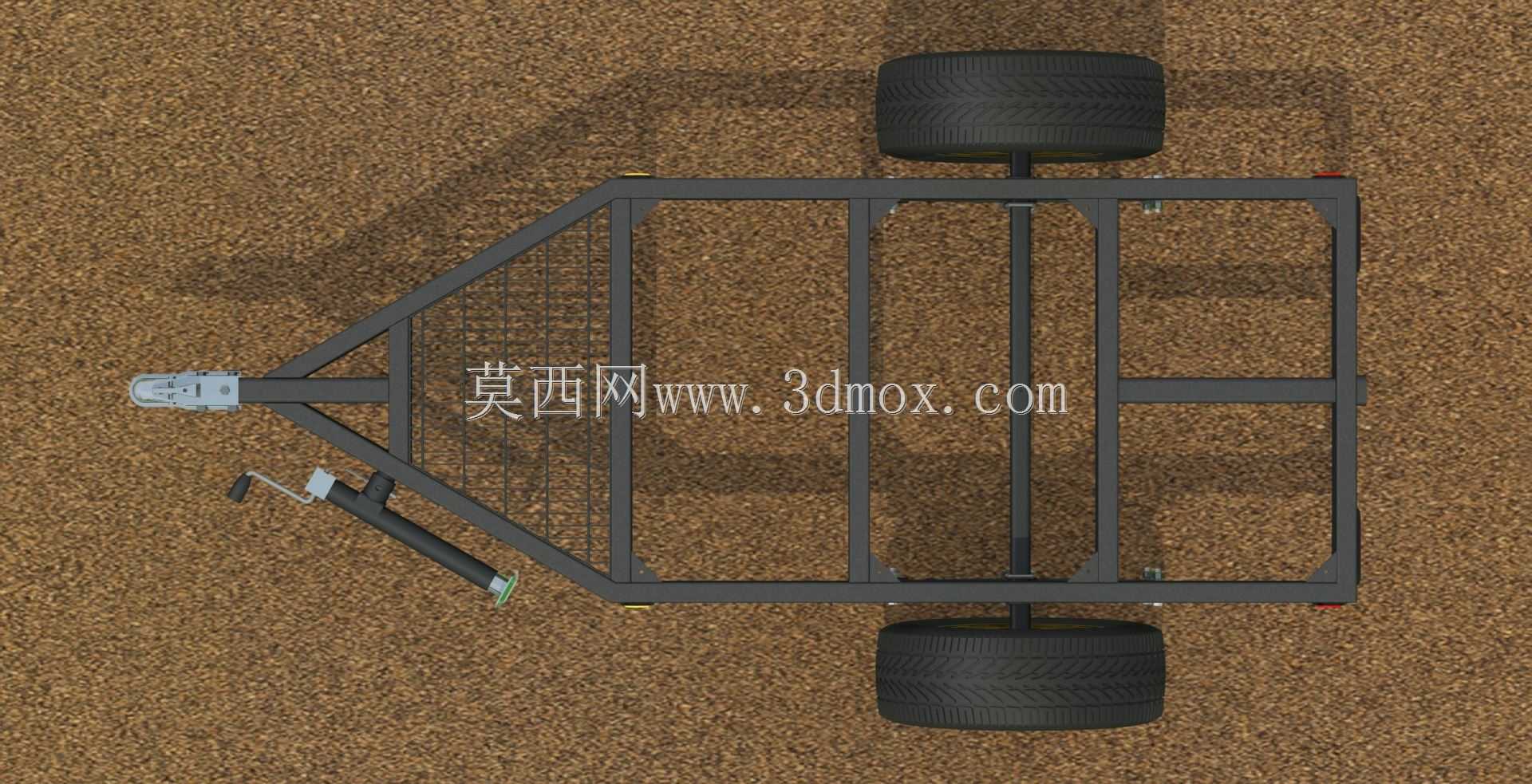

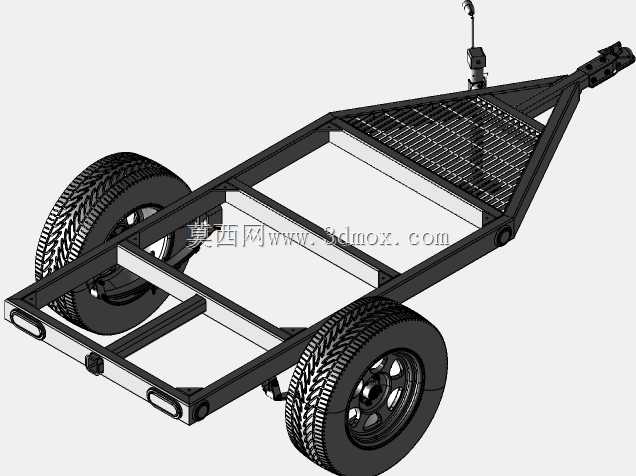

　　从结构设计逻辑来看，这款拖挂平台采用框架式钢制承载结构，主梁采用矩形截面型钢焊接成型，整体受力路径清晰：前部牵引连接端的载荷通过两根纵梁传递至后部车轴安装位，横梁采用等间距布置，分散平台台面的集中载荷，避免长期重载出现框架变形。牵引端配备2英寸规格的悬挂连接器，该尺寸是越野拖挂领域通用的接口规格，可直接适配多数越野车型原厂或改装后配备的拖车方口，无需额外加工转接件，连接器处集成了手摇式支撑支腿，在拖挂与车辆分离时可通过支腿调整平台水平度，防止平台前倾倾覆，支腿底部配备支撑盘，在松软泥地、沙土地面停放时可降低接地比压，避免支腿下陷。

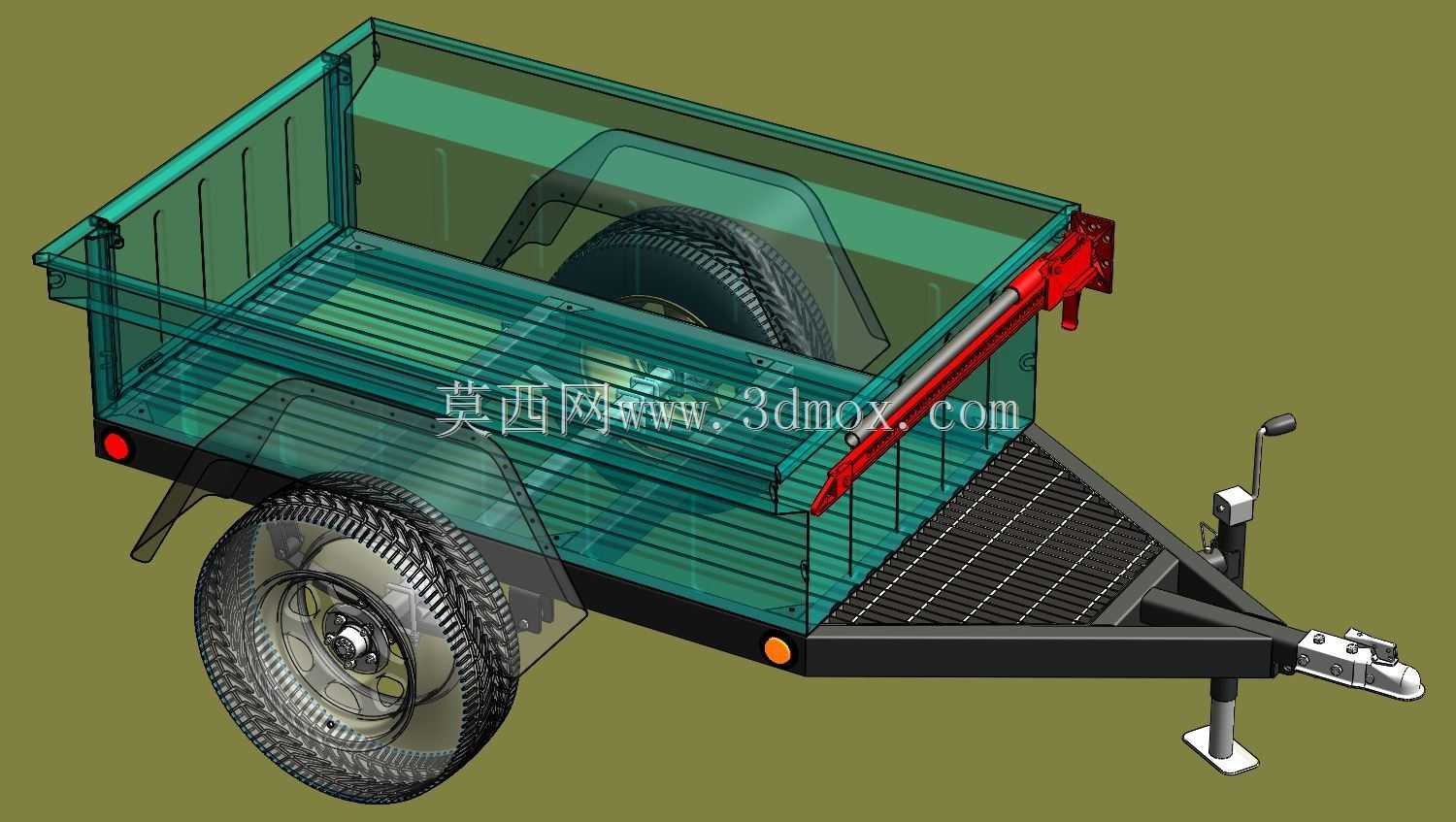

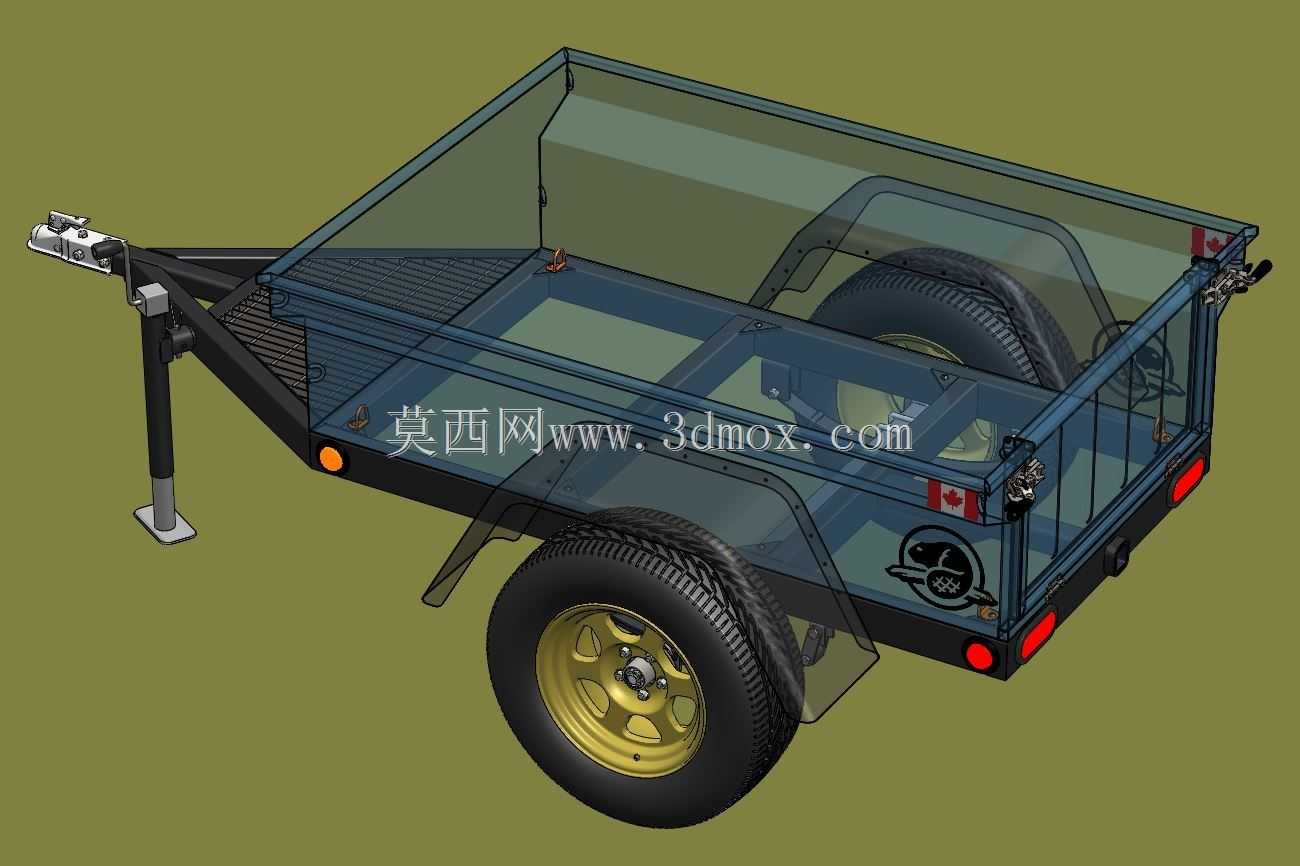

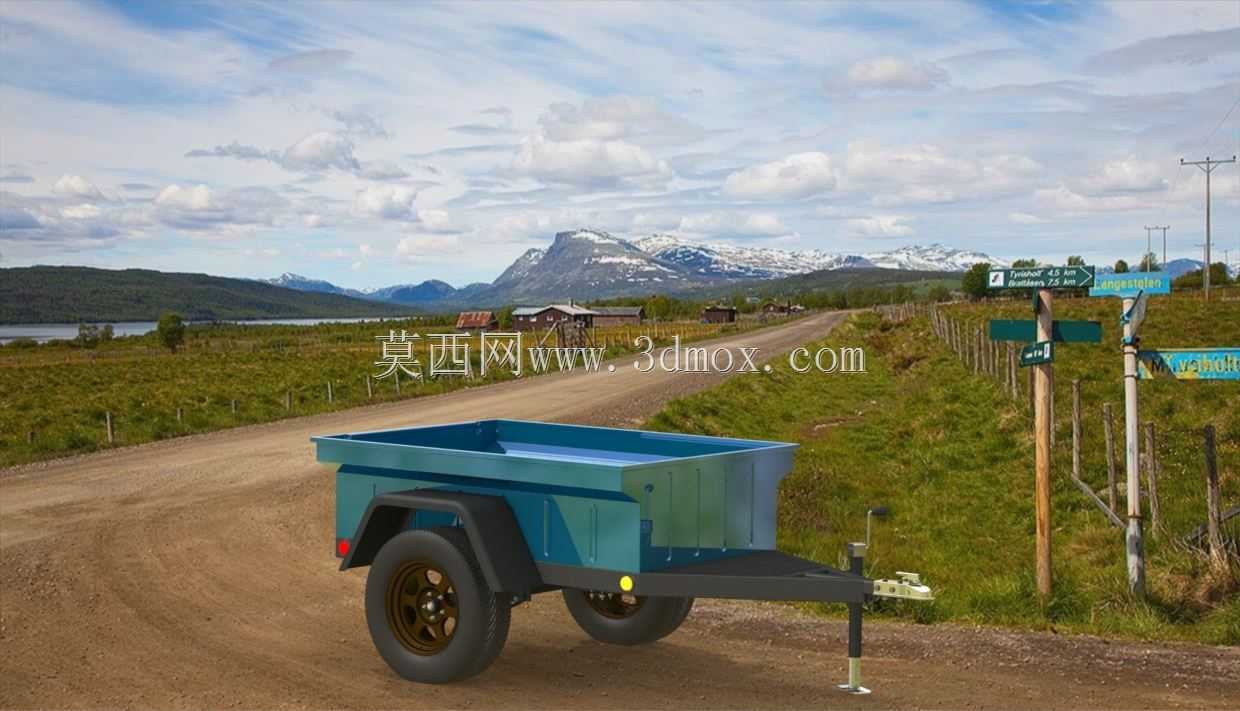

　　尺寸设计上充分考虑了越野场景的通过性需求，整体外形尺寸控制在65-3/8英寸×119-1/2英寸，宽度与常规越野车辆车身宽度接近，避免拖挂后整车宽度超限影响狭窄路段通行；平台有效承载台面尺寸为41英寸×72英寸，可容纳常规尺寸的越野储物箱、备用油桶、露营帐篷套装等物资，台面预留了标准绑带安装孔位，可通过拉紧绑带固定不同外形的承载物，防止越野颠簸过程中物资滑落。行走系统采用16英寸规格的越野轮胎，匹配钢制轮毂，轮胎花纹选用全地形款式，兼顾非铺装路面的抓地力与公路行驶的耐磨性，车轴与框架之间采用板簧式悬架连接，悬架行程预留充足，可在颠簸路面过滤大部分冲击载荷，避免刚性连接导致框架焊缝开裂，同时悬架的刚度匹配经过调校，空载状态下不会出现过度弹跳，重载时也不会出现悬架压死的情况，保证不同载荷下的行驶稳定性。

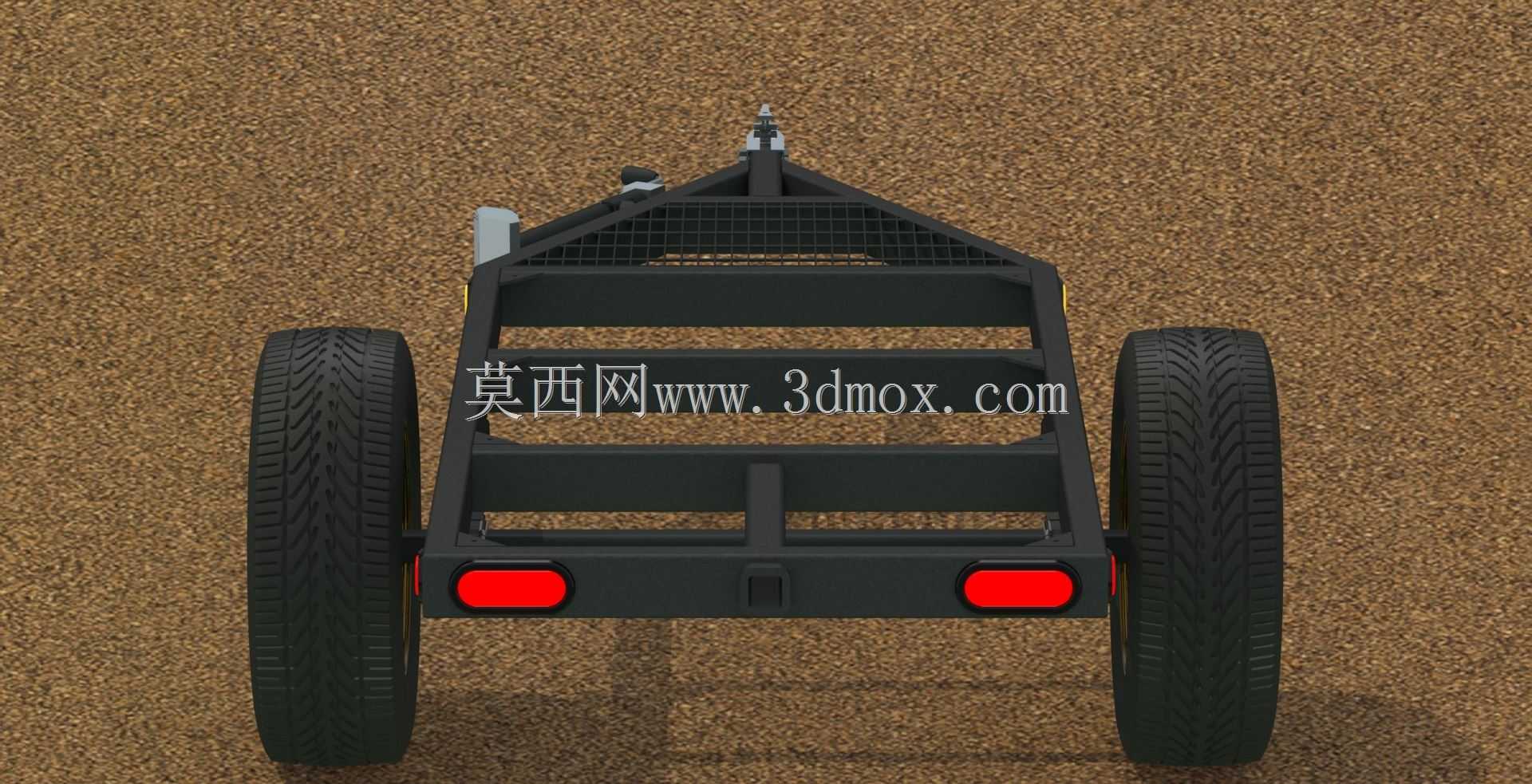

　　设计过程中重点考量了安装边界的适配性，牵引连接器的安装高度与多数越野车辆的拖车方口高度匹配，挂接后平台台面保持水平，不会出现前高后低或前低后高的姿态，减少行驶过程中的额外拖拽阻力；轮距设置与主车后轮轮距接近，拖挂行驶时车轮轨迹与主车轨迹重合，降低在泥泞、车辙路段的行驶阻力，同时避免车轮骑压路肩时出现拖挂轮悬空的情况。车架焊接处均做了倒角处理，避免应力集中，所有外露金属表面均做了防锈喷涂处理，适配户外多雨、多泥的使用环境，减少长期使用后的锈蚀问题。尾灯安装位预留于车架尾部两侧，可直接接驳主车尾灯线路，实现刹车、转向灯光同步，满足道路行驶的法规要求，尾部还预留了牌照安装位，可固定拖挂专用号牌。

　　在实际使用场景中，这类拖挂平台除了承载物资外，还可根据需求加装侧边帐篷、备用油桶架、工兵铲固定架等拓展附件，框架上的预留孔位可直接固定各类拓展配件，无需二次钻孔破坏车架结构。空载状态下整体重量较轻，单人即可完成挂接与拆卸操作，支腿的手摇机构操作力经过优化，无需额外工具即可完成平台高度调节，挂接过程中牵引头的导向结构可快速对准拖车球，降低挂接操作的难度。车轴部分采用密封式轮毂轴承，可适应涉水、沙尘等恶劣环境，减少日常维护频次，轴承的额定载荷满足平台满载时的承载需求，长期重载行驶也不会出现轴承过热损坏的问题。
