带盘式制动安装位的漂移三轮车前叉结构

　　做休闲运动类三轮代步、漂移改装车的结构设计时，前转向叉是连接转向系统与前轮的核心承载件，这套带盘式制动器安装支架的前叉结构，就是专门针对小轮径漂移三轮车的使用场景开发的，适配场地休闲漂移、短途休闲骑行的使用需求，能承受漂移过程中产生的侧向冲击、制动反力矩，相比普通代步三轮车的前叉结构，在安装接口、结构强度上做了针对性调整。

　　从实际使用场景来看，普通民用三轮车前叉大多只考虑直行、低速转向的承载需求，没有预留盘式制动器的安装位，鼓刹结构的制动力度不足以支撑漂移过程中的后轮侧滑、前轮制动控速需求，这套前叉在叉腿下端直接集成了盘式制动器的安装凸台，不需要额外焊接转接支架，避免了后期改装焊接带来的应力集中、安装位精度不足的问题，安装凸台上的安装孔位直接匹配常规小尺寸盘刹卡钳的安装孔距，卡钳安装后与制动盘的配合间隙不需要额外加垫片调整，能减少装配调试的工作量。

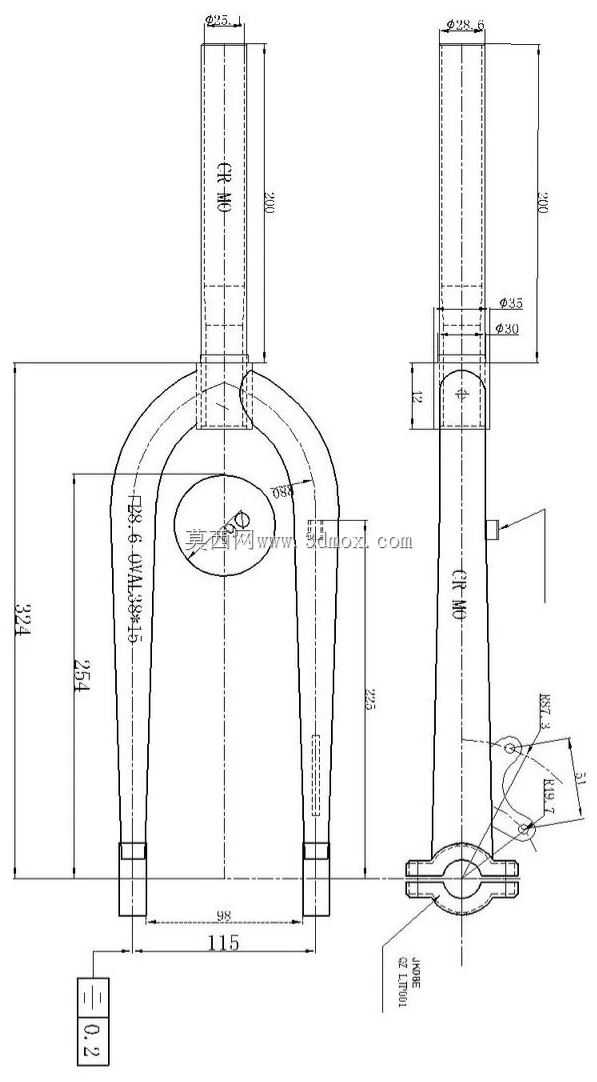

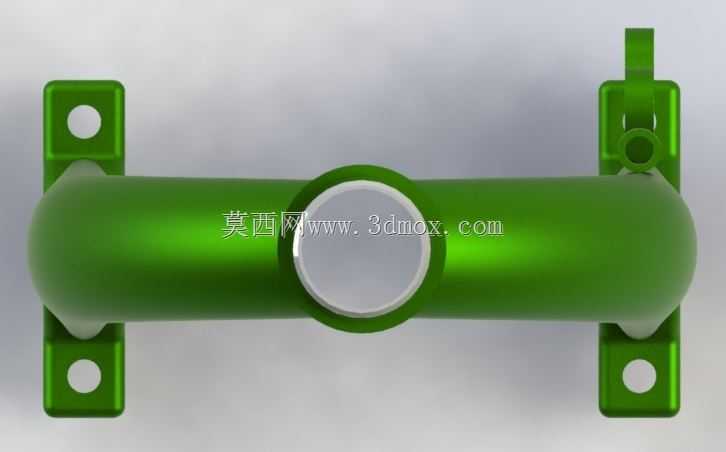

　　转向管部分采用1 1/8英寸的标准管径，这个尺寸是休闲运动类两轮、三轮代步车的通用转向管规格，和市面上常规的碗组、车头碗轴承完全适配，不需要定制特殊规格的转向轴承，转向管的长度预留了足够的调整空间，装配时可以根据车架头管的长度、车把安装的高度需求裁切多余长度，不会出现管长不足无法锁紧的问题。转向管和叉腿的连接位置做了圆弧过渡加强，没有直角应力集中区域，漂移过程中前轮受到侧向冲击力时，应力会顺着过渡圆弧分散到两根叉腿上，不会在连接位置出现断裂隐患。

　　轴承适配方面，叉腿下端的前轮轴安装位直接适配6302Z轴承，这个型号的深沟球轴承是小轮径代步车轮毂的常用轴承，承载能力足够应对漂移时的径向、轴向复合载荷，轴承安装位的同轴度公差控制在0.05mm以内，装配后前轮转动不会出现卡滞、偏摆的问题，轴承位的台阶高度刚好匹配轴承内圈的定位需求，不需要额外加装轴套定位，能减少装配零件数量。

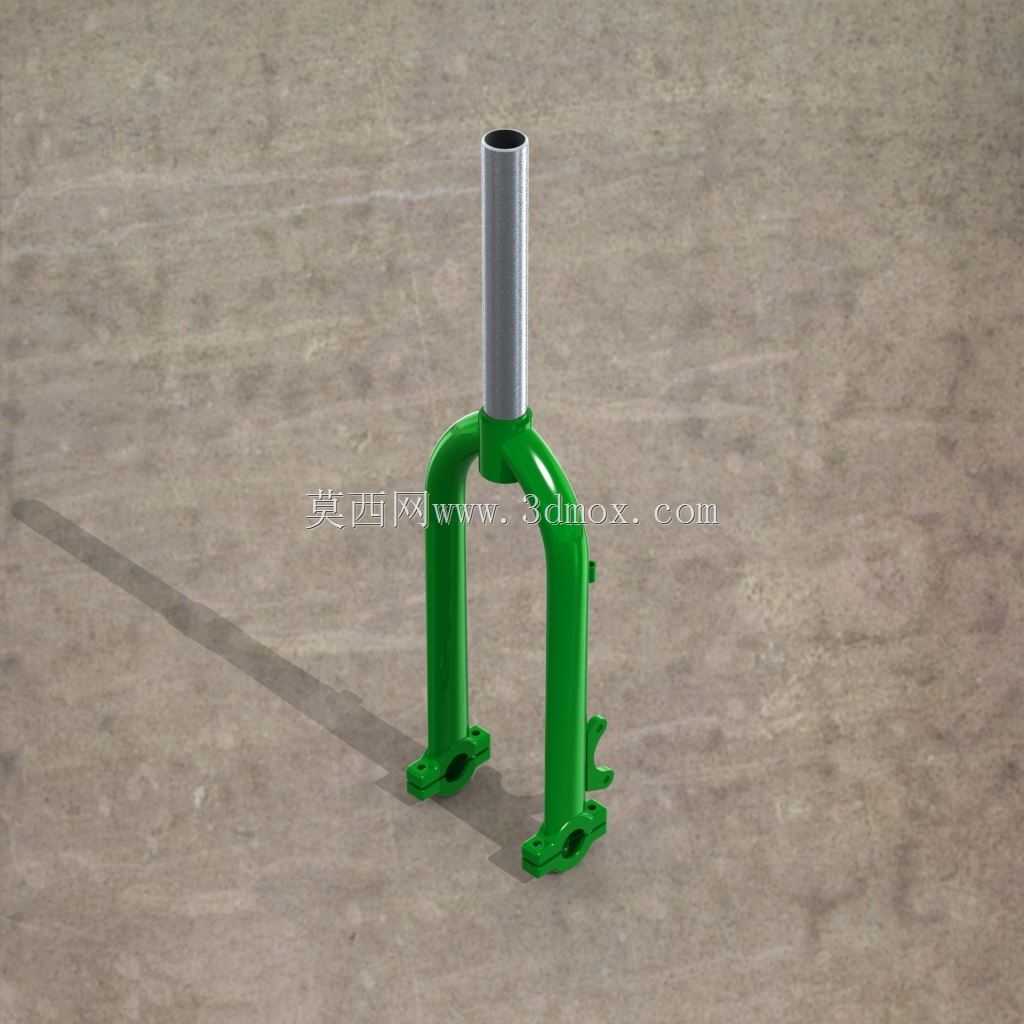

　　叉腿的外形采用弧形变截面设计，不是等直径的直圆管结构，靠近转向管连接位置的截面尺寸更大，往下延伸到轮轴安装位的位置截面逐渐收窄，这种设计在保证整体结构强度的前提下，能尽可能降低前叉的整体重量，减少转向时的转动惯量，让转向操作更灵活。叉腿外侧预留了碟刹走线的固定卡扣安装位，刹车油管可以顺着叉腿固定，不会在转向过程中出现管线缠绕、拉扯的问题。

　　安装边界方面，两根叉腿的开档尺寸匹配10英寸直径的漂移专用前轮，轮毂宽度适配常规的3.5英寸宽漂移轮胎，制动盘安装位的偏移量刚好适配120mm直径的小尺寸通风制动盘，卡钳安装后不会和轮毂辐条、轮胎侧壁产生干涉。前叉整体的前倾角设置为18度，这个角度是漂移三轮车比较合适的转向倾角，既不会因为倾角过大导致转向过于灵敏不好控制，也不会因为倾角过小让转向过于沉重，漂移打方向时的回正力矩适中，新手也能快速操控。

　　从设计思路上来说，这套前叉没有采用复杂的多零件拼接结构，除了转向管和叉腿主体的焊接连接外，所有安装位都和叉腿主体一体成型，减少了连接零件的数量，也就减少了潜在的松动失效点，适合小批量改装、量产休闲车的装配需求。焊接位置都做了焊后打磨处理，焊接应力通过时效处理消除，长期在颠簸场地、漂移侧向力的作用下，不会出现焊缝开裂的问题。表面采用喷塑处理，耐磨耐磕碰，日常使用中遇到小石子飞溅、轻微磕碰不会轻易掉漆生锈。

　　实际装配的时候，只需要先把碗组轴承压入车架头管，穿入转向管锁紧碗组盖，再把前轮轴承压入轮毂，穿入前轮轴固定在叉腿下端的安装槽内，再把盘刹卡钳固定到预留的安装凸台上，调整好制动盘间隙就可以完成前叉部分的装配，不需要额外做打孔、焊接的改装工作，对于改装爱好者、整车装配厂来说都能节省不少装配时间。叉腿上预留的泥瓦安装孔位，也可以根据使用需求加装前轮挡泥板，满足户外骑行的挡泥需求，不需要额外打孔破坏叉腿结构。
