大众老式客车前牵引钩支架结构

　　在商用车底盘附属件的设计范畴里，前牵引钩支架是承担车辆应急拖拽载荷的核心受力构件，这类构件的设计合理性直接关系到故障救援场景下的车身结构安全，尤其是早年生产的非承载式车身客车，底盘纵梁的受力冗余设计和现代车型有明显差异，配套的牵引支架必须完全匹配原厂纵梁的安装点位，才能避免拖拽时出现应力集中导致的纵梁撕裂问题。

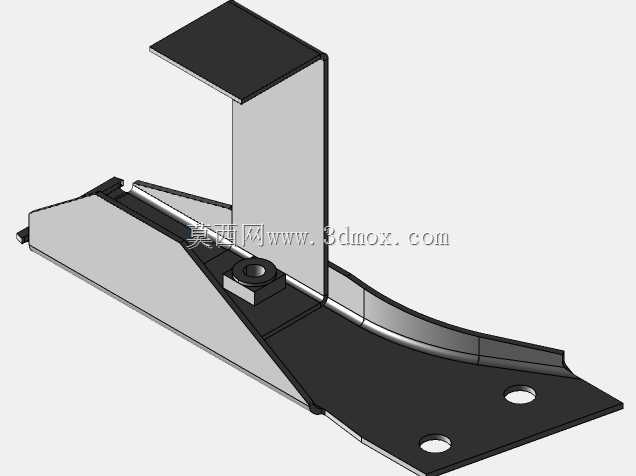

　　这个支架整体采用钣金折弯加焊接的组合结构，底部是贴合纵梁上翼面与侧立面的异型安装板，板件上预留了两个圆形安装通孔，孔位的中心距完全对应早年大众客车纵梁上的原厂安装孔位，安装时无需在纵梁上额外打孔，直接穿入标准螺栓配合防松螺母即可完成固定，能最大程度保留纵梁本身的结构强度。底部安装板的边缘做了随形的翻边处理，一方面是提升板件自身的抗弯折刚度，另一方面翻边可以卡在纵梁的棱边位置，安装时起到预定位的作用，降低现场装配的对位难度。

　　从底部安装板向上垂直延伸的立板是主要的载荷传递构件，立板和底部安装板之间设置了三角形的加强筋，加强筋同时和两个板件满焊连接，能把拖拽时产生的斜向载荷均匀分散到底部安装板的整个贴合面上，避免载荷集中在单个安装孔位置。立板的顶端做了90度的水平折弯，折弯形成的顶板上预留了牵引销的安装孔位，牵引钩可以通过销接的方式固定在这个位置，顶板的折弯半径经过严格计算，既不会因为折弯半径过小导致板件出现裂纹，也不会因为半径过大占用过多的前端安装空间，避免和车头覆盖件产生干涉。

　　实际使用场景中，这类牵引支架需要承受的不只是平直方向的拖拽载荷，车辆在非铺装路面被拖拽时，牵引绳会产生上下、左右方向的分力，因此整个支架的所有焊接位置都采用了连续角焊缝，焊缝高度不低于相连板件的厚度，能承受多方向的交变载荷。立板的厚度比底部安装板厚1.5毫米，主要是考虑到立板是载荷传递的中间段，需要抵消拖拽时产生的弯矩，避免立板出现侧向弯折。

　　设计过程中需要重点核对的安装边界包括：底部安装板和纵梁贴合面的平面度公差，必须控制在0.2毫米以内，否则螺栓紧固后会出现板件翘曲，长期使用后容易出现应力疲劳断裂；牵引销安装孔的中心高度必须和原厂设计保持一致，否则拖拽时牵引绳的角度不对，会给纵梁带来额外的附加弯矩；另外支架整体的外轮廓不能超出车头覆盖件的内边界，避免车辆行驶过程中支架和覆盖件产生磕碰异响，同时也要给牵引绳的连接操作预留足够的手部操作空间，不能出现销子插装困难的问题。

　　和现代客车的集成式牵引座不同，这类老式客车的牵引支架是独立的可拆卸构件，维修更换时不需要切割纵梁，只需要拆卸固定螺栓即可完成替换，对于老爷车修复场景来说，这类精准还原原厂结构的支架能最大程度保留车辆的原始设计状态，同时满足现行的车辆拖拽强度要求。在建模过程中，所有的折弯止裂槽、焊接让位缺口都做了准确还原，比如底部安装板和纵梁立面贴合的位置，特意预留了纵梁焊接凸起的让位槽，保证安装时板件能完全贴紧纵梁表面，不会出现虚位。
