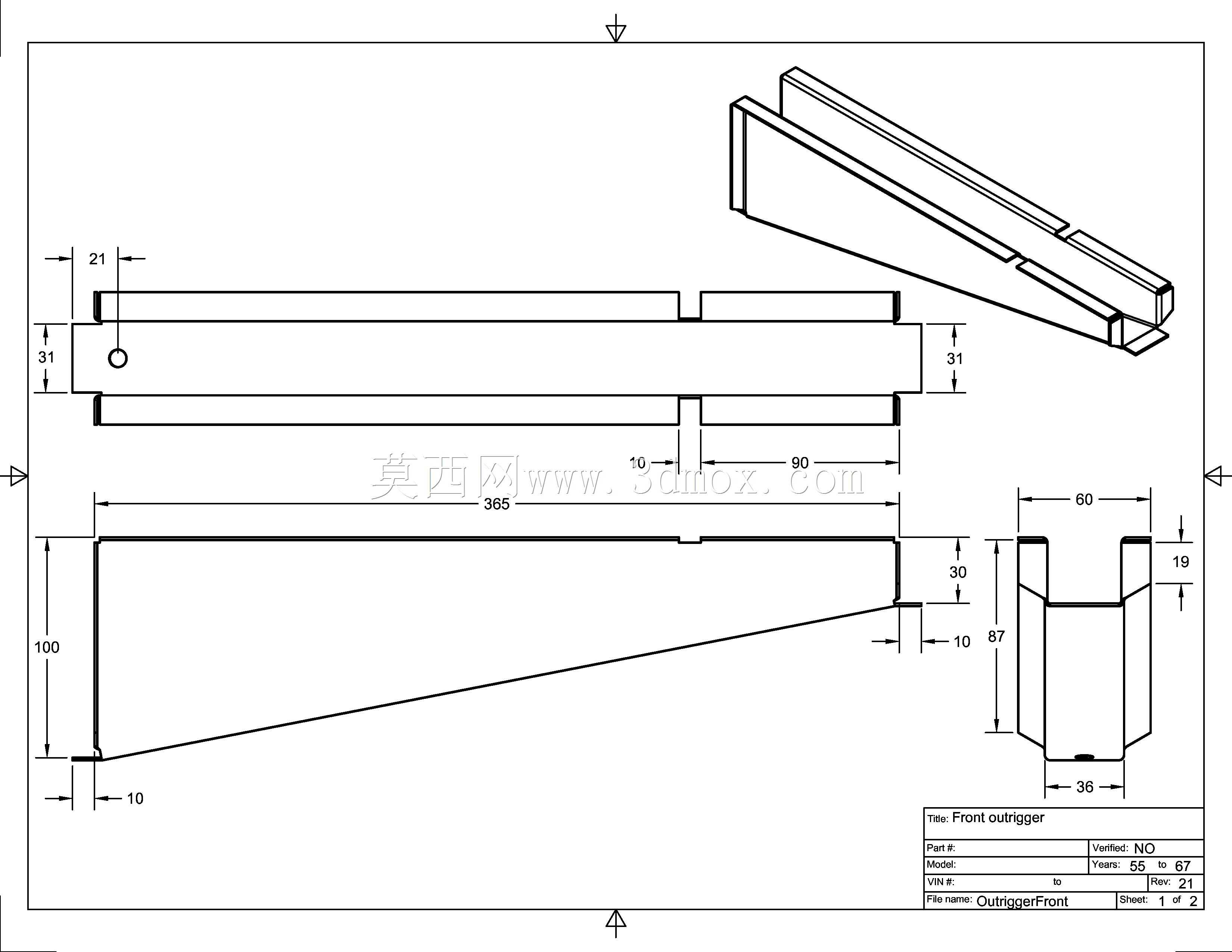

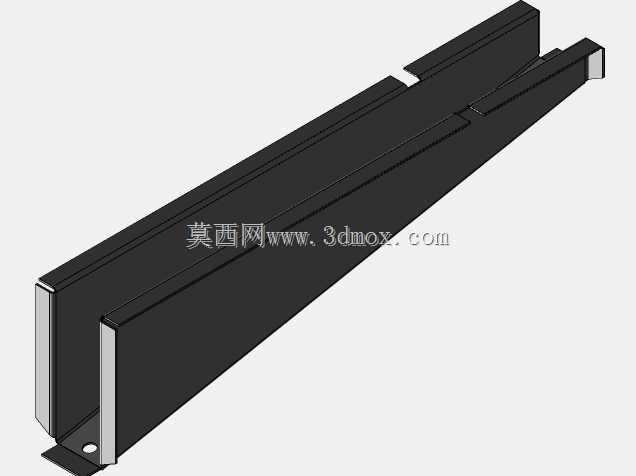

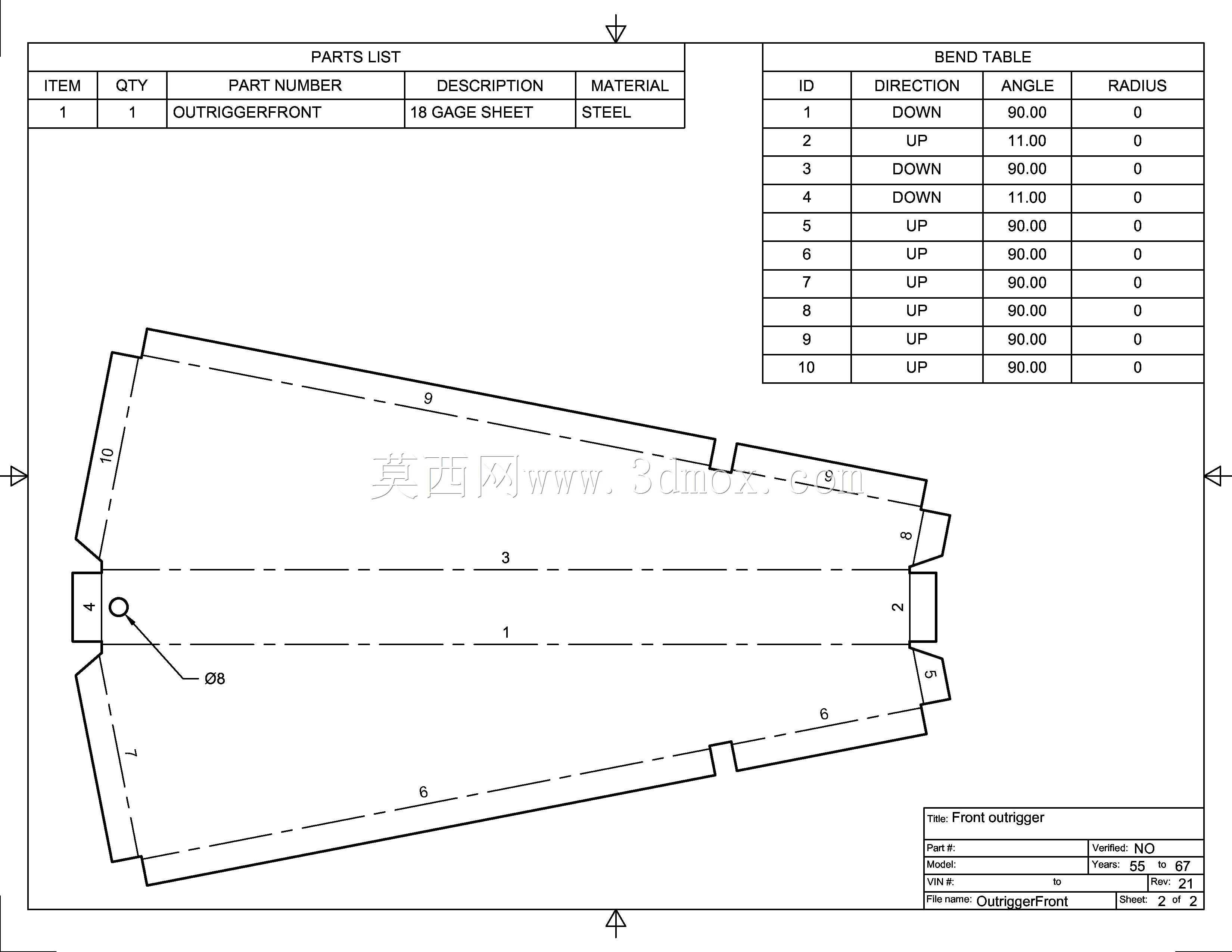

大众分体式客车车窗外伸支撑支架结构

　　在客车整车结构设计中，车窗区域的支撑构件往往容易被初入行的结构工程师忽略，但这类外伸支架恰恰是连接侧围外板、车窗安装框与车内地板前端结构的关键传力零件，直接影响车窗装配精度、行驶过程中侧围结构的抗扭刚度，甚至关系到车辆发生侧面剐蹭时的局部形变缓冲能力。这款适配大众早期分体式车窗客车的外伸支架，在结构设计上完全贴合老式巴士的非承载式车身布局逻辑，安装端预留的固定孔位直接对应地板前支腿的预埋焊接螺母位，不需要额外在车体纵梁上重新打孔，适配原厂装配的流水线作业节拍，能大幅减少现场改装或总装环节的配钻工作量。从实际使用场景来看，这类支架主要承担三个方向的载荷：首先是车窗玻璃升降过程中传递到窗框的竖向交变载荷，

　　尤其是老式客车采用手动摇窗机构时，反复操作产生的冲击力会直接传导到支架连接点，因此支架主体采用了变截面的长条形钣金折弯结构，靠近安装座的位置板材厚度更大，向车窗端延伸时逐步做了等强度的厚度过渡，既保证了连接位置的结构强度，也不会过度增加侧围前端的整体重量。其次是车辆行驶过程中侧围蒙皮传递来的横向风阻载荷，尤其是客车高速行驶时，侧面风压会让整个车窗区域产生微小的往复形变，支架的长条形结构特意设计了两道平行的纵向加强筋，沿着支架的长度方向贯穿整个主体，能有效抵消横向载荷带来的结构翘曲，避免长期使用后支架与窗框连接位置出现焊缝开裂、固定螺丝松动的问题。很多工程师在复刻这类老车型结构时，容易忽略支架与地板支腿的配合间隙，

　　这款支架在安装端特意做了1.5度的微小倾角，刚好匹配老式大众客车地板前支腿的外撇角度，安装后支架上表面与车窗下框的安装面完全贴合，不需要额外加装调整垫片，能保证车窗安装后玻璃升降的顺畅度，不会出现玻璃卡滞、密封条受力不均漏雨的问题。从安装边界来看，支架的整体长度严格控制在侧围外板与地板前支腿的跨距范围内，外侧边缘与侧围蒙皮的内表面预留了3mm的涂装工艺间隙，方便整车电泳时漆液顺利流通，不会出现积液导致的内腔锈蚀问题；内侧边缘则避开了车内仪表台线束的走线路径，不会和线束固定卡扣产生位置干涉，也给后期加装窗帘导轨、车内扶手预留了足够的安装空间。在细节设计上，支架的两端连接位置都做了翻边处理，既提升了端部的结构刚度，

　　也避免了钣金锐边划伤装配工人，同时翻边结构刚好能卡在窗框和地板支腿的定位槽内，装配时不需要额外的工装夹持就能临时固定，大幅提升总装环节的作业效率。不同于现在一体式冲压的客车侧围结构，早期分体式车窗的客车受限于当时的钣金冲压工艺能力，这类独立的外伸支架是协调地板、侧围、车窗三个总成装配公差的关键调节构件，设计时特意在支架的长圆孔位置预留了2mm的前后调节余量，能抵消三个总成焊接时产生的累积公差，保证整车下线时车窗的缝隙均匀度符合外观质量要求。实际路试场景下，这类支架还要承受车辆颠簸时产生的纵向冲击载荷，尤其是车辆过减速带、行驶在非铺装路面时，车身扭转带来的应力会集中在支架与地板的连接位置，因此支架在靠近固定孔的位置做了局部的加强凸起，分散孔位周围的集中应力，避免长期交变载荷下孔位出现开裂变形。很多维修场景下替换这类支架时，如果忽略了原始设计的倾角和加强筋结构，往往会出现使用半年后车窗变形、漏风漏雨的问题，这款结构完全还原了原厂的设计参数，不管是用于老车修复的配件复刻，还是用于客车结构设计的教学参考，都能准确还原当时的结构设计逻辑，帮助结构工程师理解非承载式车身中局部支撑构件的传力路径设计思路，掌握等强度设计在长条形支撑零件上的实际应用方法，避免出现过度设计导致的重量浪费，或是强度不足导致的早期失效问题。
