大众客车1955至1967款后车架VW总线结构

　　该后车架结构作为大众经典客车底盘的核心承载构件，主要应用于对应年代款型的大众客运巴士底盘装配场景，承担着车身载荷传递、行驶系统部件安装定位、行驶过程中冲击载荷缓冲分散的核心作用，是客车底盘行驶系统中连接车桥、悬架、车身底板的关键承载骨架。从实际装车用途来看，该后车架需要承接后排乘客区、后置动力附件、尾部车身覆盖件的全部静载荷，同时在车辆过坎、转向、制动工况下，传递车轮传来的纵向、横向与垂向冲击载荷，其结构刚度直接决定了后排乘坐的稳定性与底盘部件的安装可靠性。

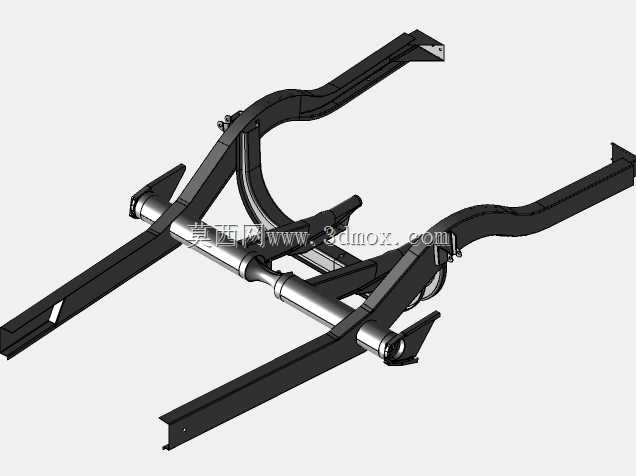

　　从结构功能特性来看，该后车架采用双侧纵梁搭配横向扭力管、横梁的组合式框架结构，双侧纵梁采用变截面冲压成型结构，沿车长方向根据载荷分布调整截面高度，在车轴安装区域做了局部加强结构设计，用于匹配车桥、悬架部件的安装点位；中部设置的大直径扭力管结构，主要用于平衡双侧纵梁在非对称载荷下的扭转变形，抑制车辆过弯时的车架侧倾形变，同时为制动管路、线束布置提供沿车长方向的防护通道。需要注意的是，该结构的纵梁在车轴上方的型面、前后机架内板的安装位、发动机喇叭安装座、扭力管端部结构、扭力管厚度参数、扭力管内部中心定位结构均存在设计偏差，仅可作为结构参考使用，不可直接用于量产装车或零件复刻匹配。

　　从设计思路层面拆解，该后车架的结构布局完全围绕后置后驱客车的载荷分布特点展开：纵梁前段向前延伸用于衔接中部车架，纵梁后段向上抬升形成尾部车身的安装支撑面，横向构件除了承担扭力平衡作用外，还预留了悬架摆臂、减震器、制动分泵的安装支座，所有安装点位的位置度均围绕原车的轮距、轴距参数做匹配，确保车轮定位参数符合原车设计要求。在建模过程中，结构的搭接关系完全参考原车的焊接装配逻辑，纵梁与横梁、扭力管的连接位置均模拟了实车的焊接坡口与加强贴板结构，能够直观还原老式客车车架的焊接装配工艺逻辑。

　　从安装边界与尺寸适配角度来看，该后车架的双侧纵梁外侧安装面间距匹配原车的后轮轮距参数，纵梁上的安装孔位按照原车的底盘件安装坐标做排布，扭力管的中心高度与原车的车桥中心高度保持一致，前端的连接接口尺寸与中部车架的后端接口做适配，尾部的安装面高度匹配原车尾部车身底板的安装高度。在实际参考建模或复刻设计时，需要重点校核纵梁变截面位置的弯曲刚度，扭力管与纵梁连接位置的焊接强度，以及各个安装支座的载荷承受能力，避免出现局部应力集中导致的结构开裂问题；同时需要注意，该结构未经过实际装车验证，部分结构尺寸存在偏差，在用于改装或复刻场景时，需要逐一核对每个安装点位的实际尺寸，调整存在偏差的结构型面，确保各底盘部件能够正常安装，不出现运动干涉问题。对于从事老式客车底盘修复、经典车型三维复刻、商用车车架结构设计的从业者而言，该结构能够直观展现早期大众客车后车架的布局逻辑，为同类型车架的结构设计、改装方案制定提供参考依据，帮助设计人员快速理解非承载式客车后车架的载荷传递路径与构件布置思路。
