大众巴士埃伯斯帕彻BN4加热器弯管零件

　　这款弯管类零件是埃伯斯帕彻BN4燃气加热器的配套组成部件，主要适配大众后期款拆分巴士的车载采暖系统，在整车冬季运行场景中承担燃气燃烧后高温废气的导向输送功能，是加热器排气通路的核心结构件之一。从实际装车场景来看，该零件布置在巴士车身侧围下部的加热器安装舱内，一端对接加热器本体的排气出口，另一端延伸至车身外侧排出废气，需要同时满足舱内狭小空间的走向避让、高温工况下的结构稳定性、以及车身行驶振动下的连接可靠性要求。

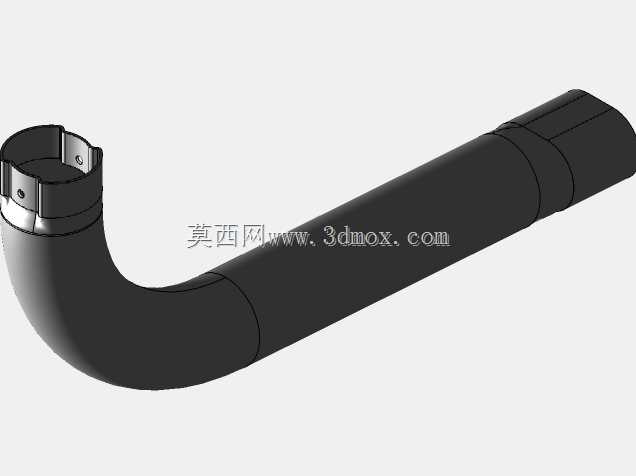

　　从功能特性上看，该弯管采用90度弯折的主体走向，弯折段做了等曲率圆弧过渡，避免废气流通时出现直角拐点造成的排气阻力激增，保证燃气燃烧后的废气能够顺畅排出，维持加热器内部的燃烧压力稳定，避免因排气背压过高导致燃烧不充分、加热器功率衰减甚至触发过热保护。进气端采用抱箍式快装接口结构，接口边缘做了卷边强化处理，配合金属卡箍即可实现与加热器排气口的密封连接，无需额外焊接工序，适配售后维修场景下的快速拆装需求；管身沿轴向设置了多道环形加强筋，既可以提升薄壁管体的径向抗形变能力，避免车辆行驶过程中受路面碎石冲击、舱内其他部件挤压出现变形，也能在一定程度上缓冲管路受热膨胀产生的内应力，减少长期冷热交替工况下的焊缝开裂风险。

　　在设计思路层面，该零件的结构完全围绕车载加热器的实际安装约束展开：首先是弯折半径的确定，需要同时避让安装舱内的燃油管路、线束支架以及车身钣金凸起结构，在有限的布置空间内实现排气路径的最优走向，避免管路与周边部件出现硬干涉，同时预留至少10mm的安全间隙，防止高温管壁烫损周边的橡胶管线、塑料饰件。其次是管壁厚度的选型，兼顾轻量化与耐高温强度要求，既不能过厚导致零件重量过大增加车身负载，也不能过薄导致长期受高温废气冲刷出现过早腐蚀穿孔。另外，管身末端的直段部分做了阶梯式缩径处理，可适配不同直径的排气延长管，满足不同批次巴士车身排气出口位置的微调需求，提升零件的通用适配性。

　　关于安装边界，该零件的安装固定点仅设置在进气端的抱箍接口处，管身其余位置无需额外固定支架，依靠自身弯折后的结构刚度即可维持形态，安装时需要保证进气端与加热器排气口的同轴度偏差不超过2mm，避免抱箍锁紧后出现密封不严导致废气泄漏进入车厢内部的风险；管路整体的安装空间需要预留足够的散热间隙，周边不能布置易燃的隔音棉、线束等部件，若空间受限必须靠近则需要额外加装隔热衬套。需要注意的是，当前结构中安装模式部分存在未明确的尺寸参数，在实际建模复刻或者装车适配时，需要结合实车的安装舱尺寸做现场校核，重点确认弯折段的避让距离、末端出口的伸出长度，避免出现安装后与车身部件干涉、排气方向正对轮胎或者车身密封胶条的问题。

　　从工程应用的角度来说，这类车载加热器的排气弯管看似结构简单，实则直接关系到采暖系统的运行可靠性与车厢内的驾乘安全，设计过程中需要平衡流通效率、结构强度、布置空间、安装便捷性多方面的要求，任何一处尺寸的偏差都可能导致排气泄漏、安装干涉、加热器故障等问题。在三维建模过程中，需要重点还原弯折段的曲率参数、加强筋的位置与尺寸、接口处的卷边结构，保证模型的结构精度能够满足后续的装配校核、改装适配或者3D打印替换件制作的需求，尤其是接口部分的配合尺寸，必须严格匹配加热器本体的排气口尺寸，才能保证实际装配后的密封效果。
