大众客车14/15英寸轮辋备胎固定支架结构

　　在商用客车的底盘附属部件设计中，备胎的可靠固定直接关系到车辆行驶过程中的部件安全与应急更换效率，这款适配大众老式客车的备胎支架，正是针对14英寸与15英寸两种规格钢制轮辋的挂载需求开发的专用结构件。从实际装车场景来看，这类支架通常布置在客车底盘侧围下方或车尾预留的挂载区域，需要在不影响车辆通过性、不干涉底盘管线与周边运动部件的前提下，实现备胎的长期稳固挂载，同时要满足日常检修、应急换胎时的快速拆装需求，避免出现行驶过程中备胎松动脱落、或者需要更换时支架锈蚀卡滞无法操作的问题。

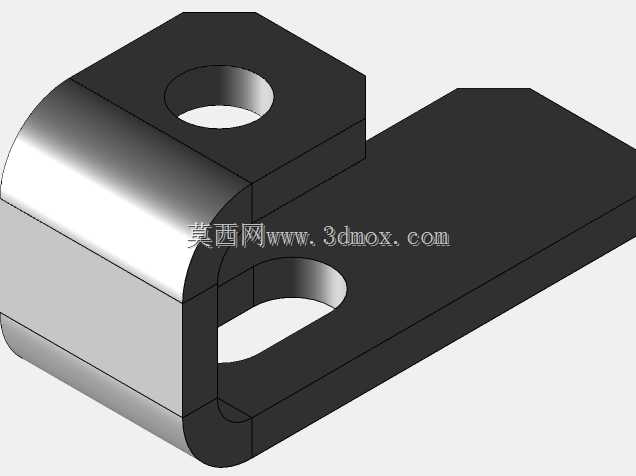

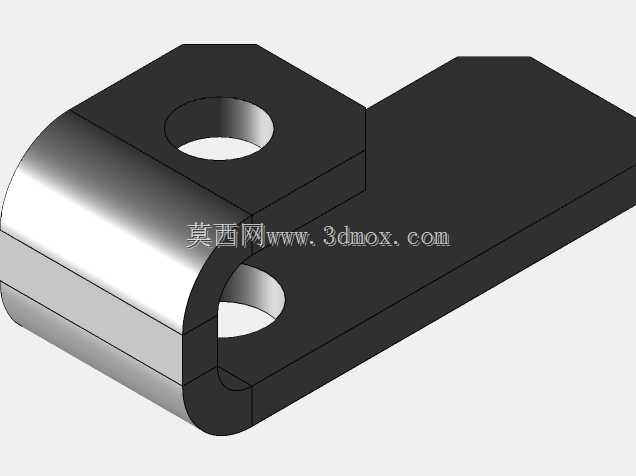

　　从结构设计逻辑来看，这款支架采用一体化弯折成型的主体结构，没有多余的拼接焊缝，整体刚性表现更优，能承受商用车辆长期在复杂路况行驶产生的持续振动与冲击载荷。支架一端为带圆孔的铰接安装座，这个圆孔是与底盘预设的挂载销轴配合的定位基准，安装时通过销轴穿入该孔实现支架的上部铰接固定，孔位的内径公差控制在过渡配合区间，既保证安装时销轴能顺利穿入，又不会因间隙过大导致支架行驶中出现旷量异响。支架的主体弯折段采用圆弧过渡结构，而非直角弯折，这种设计一方面能避免直角处的应力集中，防止车辆长期颠簸后弯折位置出现疲劳裂纹，另一方面圆弧轮廓能更好地贴合备胎轮辋的侧面弧度，让支架与轮辋的接触更贴合，减少局部压强集中对轮辋表面造成的压痕损伤。

　　支架的延伸臂上设置有长条形腰型安装孔，这个腰型孔是适配两种不同尺寸轮辋的核心设计：当挂载15英寸轮辋时，固定螺栓可穿在腰型孔靠近铰接端的位置，适配更大直径轮辋的安装孔位距离；当挂载14英寸轮辋时，固定螺栓可调整到腰型孔远离铰接端的位置，补偿小尺寸轮辋的孔位偏移量，无需更换支架即可兼容两种规格备胎，大幅降低了配件的储备品类需求。腰型孔的边缘做了翻边强化处理，提升了孔位周边的结构强度，避免长期紧固螺栓后孔位出现变形拉长的问题。

　　从安装边界来看，这款支架的铰接端厚度与底盘挂载座的开口尺寸完全匹配，安装后支架侧面与挂载座侧面齐平，不会突出于底盘侧围的外轮廓，避免车辆在狭窄路段会车时支架被外物刮碰。支架的整体长度经过精准核算，挂载备胎后，备胎的最外端与车身外板的距离保持在安全间隙范围内，不会在车辆转向、悬架跳动时与车身钣金发生摩擦干涉；支架的底部高度也经过校核，满足车辆满载时的最小离地间隙要求，不会在通过非铺装路面、减速带时出现支架剐蹭地面的情况。

　　在实际功能实现上，这种铰接式支架的操作逻辑非常适配商用客车的使用场景：日常固定状态下，支架通过腰型孔处的紧固螺栓与底盘上的固定锁止点连接，将备胎牢牢压在支架与底盘挂载面之间，配合铰接端的销轴实现两点固定，足以承受各种路况下的振动冲击；当需要更换备胎时，只需松开腰型孔处的紧固螺母，将支架绕上端铰接销轴向下翻转，就能把备胎放到便于操作的高度，无需维修人员托举沉重的备胎完成拆装，大幅降低了应急换胎的操作强度。支架的表面处理采用了电泳加喷塑的双层防护工艺，能抵御底盘位置的泥水、融雪剂侵蚀，避免长期使用后出现锈蚀卡滞的问题，保证整个车辆使用周期内支架的操作灵活性与结构可靠性。

　　从结构建模的角度来看，这类支架的建模过程需要重点关注弯折处的圆角半径与板材厚度的匹配关系，既要保证冲压弯折时不会出现板材开裂，又要保证弯折后的结构强度；腰型孔的长度尺寸需要结合两种轮辋的安装孔位实际偏差量做冗余设计，避免因制造公差导致孔位无法对齐；铰接孔的同轴度、腰型孔与铰接孔的位置度公差需要严格控制，否则装车时会出现安装错位、备胎无法贴合固定的问题。这类看似简单的钣金支架，实际上每一处尺寸、每一个结构特征都对应着实际装车的功能需求，没有多余的设计冗余，是商用客车底盘附属部件中典型的实用化结构设计。
