本田格罗姆摩托后轮支撑固定支架结构

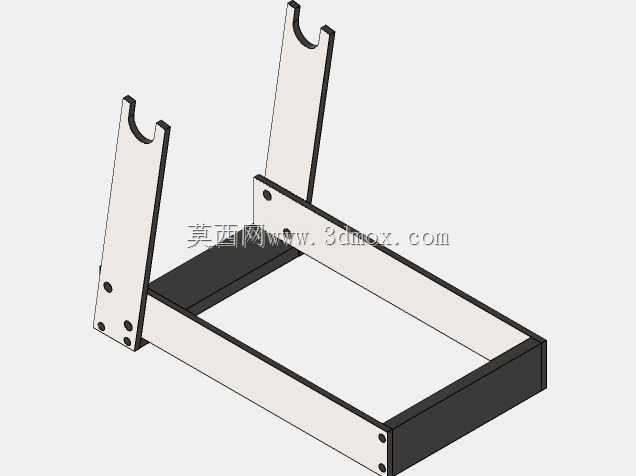

　　在两轮摩托维修、改装作业场景中，后轮抬升后的固定支撑是保障操作安全、提升作业效率的核心辅助构件，这款针对本田格罗姆车型设计的后轮支架，主要用于后轮抬离地面状态下，对轮组周边索环类部件进行存放与操作时的承载支撑，适配小型街跑类摩托的维修工位、改装调试工位的日常使用需求。从实际使用逻辑出发，该支架的整体结构参考同系列中心支架的受力逻辑设计，能够在支撑后轮的同时，允许自行车架类构件沿支架导向面完成上下滚动动作，适配轮组拆装、链条调试、刹车系统检修等多类作业的操作空间需求，避免作业过程中轮组晃动带来的操作干涉。结构设计上，支架采用分体式拼接构型，底部为矩形框式承载底座，通过多组螺栓完成各构件的刚性连接，整体材质选用铝合金加工，

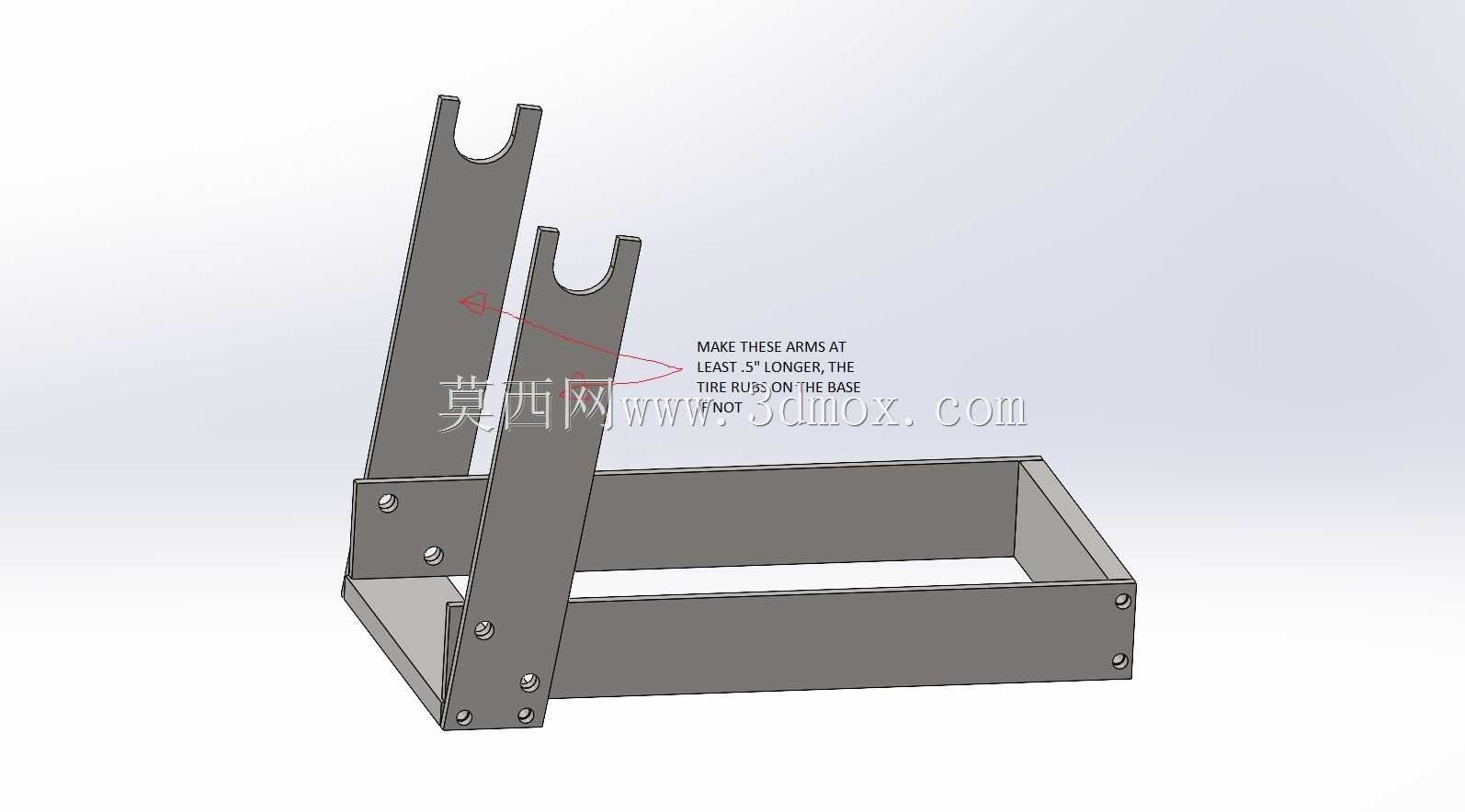

　　在保证结构刚性满足支撑承载需求的前提下，有效降低支架整体自重，方便工位间的挪动与收纳。两支垂直向上的支撑臂顶端开设U型开口槽，作为轮轴或支撑销轴的卡位结构，开口尺寸适配本田格罗姆后轮轴的直径规格，安装时无需额外加工适配衬套即可完成卡位固定，支撑臂与底座之间采用直角拼接加螺栓紧固的连接方式，连接点位分布在支撑臂根部与底座侧边的贴合面，每处连接点采用标准紧固件锁紧，保证支撑臂承受侧向载荷时不会出现偏移松脱。设计过程中针对提升臂的长度预留了调整余量，要求实际加工制作时将2X提升臂的长度至少加长1/2英寸，以适配不同抬升高度下的支撑需求，现有三维模型未对该调整尺寸做预修改，实际生产或适配改装时可根据自身作业的抬升高度需求调整臂长参数。

　　支架上所有用于构件连接的螺纹孔均采用5/16英寸统一螺纹标准，适配NC级标准紧固件，加工时可直接采用对应规格的丝锥完成攻丝作业，无需额外换算螺纹参数。安装边界方面，底部矩形底座的平面度要求控制在0.2mm以内，放置在硬化工位地面时可保证整体支撑的稳定性，不会出现单侧翘曲的情况；两支支撑臂的平行度公差控制在0.15mm以内，保证U型槽卡位时轮轴可顺利卡入，不会出现卡滞或单侧受力的情况；支撑臂与底座的垂直角度公差控制在±0.5°范围内，避免长期承载后出现支撑臂倾斜导致的轮组滑落风险。从实际作业适配性来看，该支架除了满足后轮抬升后的基础支撑功能外，底座的框式结构还可临时存放拆卸下来的紧固件、小尺寸维修工具，减少作业过程中零件丢失的概率；

　　支撑臂侧面的平面区域可根据使用需求加装辅助挂钩，用于悬挂刹车管线、链条等柔性部件，拓展工位的临时收纳能力。相较于通用型后轮支撑支架，这款针对本田格罗姆设计的专用支架在卡位尺寸、支撑高度上完全适配车型参数，无需额外调整即可直接使用，支撑受力点完全匹配车型后轮的承重位置，不会对轮组、后摇臂等构件造成额外的挤压损伤，适合摩托维修门店、个人改装爱好者日常检修作业使用。
