工业用可拆卸式焊接铰链结构设计

　　在各类工业金属结构件、非标设备机架、钢制防护门、重型箱体的连接场景中，焊接式铰链是实现两部件绕固定轴相对转动的核心连接件，这类铰链区别于螺栓紧固的可拆卸合页，通过焊接方式与被连接件母材熔为一体，具备连接强度高、抗重载、抗冲击能力强的特点，在重型钣金结构、工程机械覆盖件、工业炉门、钢制仓储笼等场景中应用广泛。

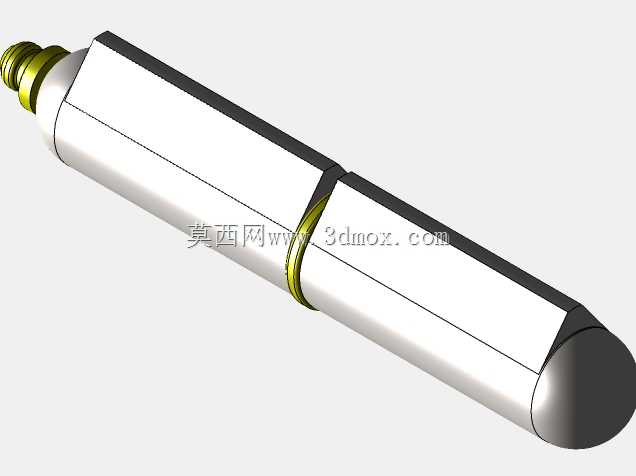

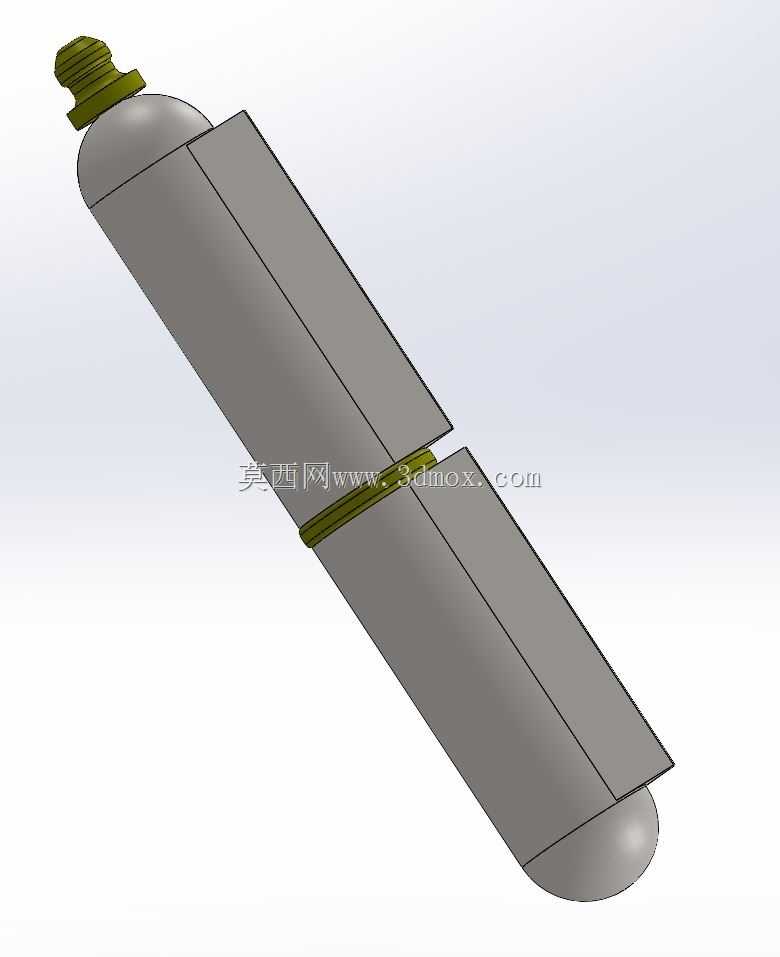

　　本次设计的焊接铰链采用分体式对称结构，两个铰接单元分别对应待连接的两个金属构件，每个单元由带铰接轴套的圆柱主体与平直焊接翼板组成，翼板与圆柱主体采用一体化成型结构，避免了拼接焊缝带来的应力集中问题。铰接部位采用嵌套式轴套配合，中间设置环形耐磨衬带安装位，可根据实际转动频次需求选配聚四氟乙烯、黄铜或者尼龙材质的耐磨衬套，降低转动过程中的金属摩擦损耗，延长铰链的实际使用寿命，同时减少转动过程中的异响问题。

　　从安装边界来看，该铰链的焊接翼板为平直等厚结构，焊接前可根据被连接件的实际壁厚对翼板边缘做坡口处理，保证焊接熔深达到母材强度要求，安装时无需在被连接件上预先打孔，仅需将两个铰接单元分别对齐定位在两个待连接构件的连接端，先通过点焊固定位置，反复调试转动顺畅度、确认两部件开合角度符合设计要求后，再完成满焊作业，相比螺栓固定的铰链，省去了划线、打孔、攻丝的工序，尤其适合厚钢板、钢管类构件的铰接连接，大幅降低现场安装的加工难度。

　　设计过程中重点考量了焊接变形的控制问题，圆柱铰接主体的壁厚设置为翼板厚度的1.5倍，焊接时热量传导至轴套部位的变形量被控制在极小范围内，避免焊接后轴套变形导致的转动卡滞问题；铰接轴采用端部限位结构，一端设置外螺纹段，可配套锁紧螺母防止轴体在长期转动过程中轴向窜动脱出，螺纹段下方设置定位轴肩，保证轴体安装后与轴套的配合间隙均匀，转动过程中无径向晃动。

　　在实际选型应用中，该类焊接铰链的承载能力主要由圆柱轴径、翼板厚度以及焊接焊缝的有效高度决定，本次设计的结构可适配单组承载50-200kg的转动构件，若应用于更重载的场景，可同比例放大各部位尺寸，同时增加翼板与母材的焊接长度，保证连接强度冗余。在设备维护层面，当铰接部位出现磨损后，仅需拆下端部的锁紧螺母，抽出铰接轴即可更换内部的耐磨衬套，无需切割原有焊接部位，大幅降低后期维护的成本与工作量。

　　不同于民用家装类的合页产品，工业焊接铰链的设计核心优先保障结构强度与工况适应性，表面未做装饰性镀层处理，保留金属母材的原始表面状态，焊接后可根据被连接件的整体防腐要求统一做喷漆、喷塑或者镀锌处理，不会出现镀层破坏导致的局部锈蚀问题。铰接部位的配合间隙设置为0.1-0.2mm，既可以保证转动的顺畅度，又能避免间隙过大导致的转动晃动，适配工业场景中常见的粉尘、轻度腐蚀环境，即使有少量粉尘进入铰接间隙，也不会出现 immediate 的卡滞问题，定期加注润滑脂即可保证长期稳定运行。

　　在三维建模过程中，该结构的所有配合面均采用同轴度、对称度的形位公差约束，轴套的内孔与圆柱主体的外圆保持同轴，两侧焊接翼板相对于铰接中心的对称度控制在0.05mm以内，保证焊接后两个翼板分别与两个待连接构件贴合时，铰接轴处于垂直于转动平面的状态，避免出现别劲、转动不畅的问题。翼板与圆柱主体的过渡部位采用圆角过渡，避免应力集中导致的焊接部位开裂问题，圆角半径设置为3mm，既可以减少应力集中，又不会因为圆角过大影响翼板与母材的贴合焊接。
