猛禽摩托雪橇减震高度调节衬套结构

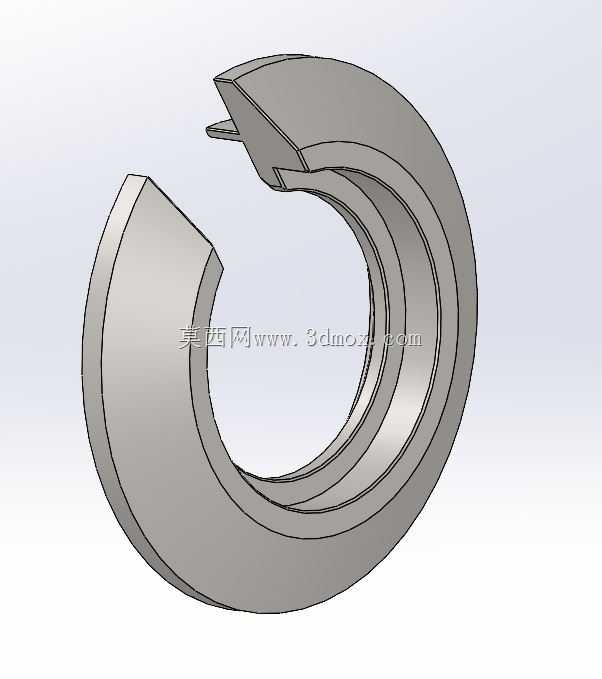

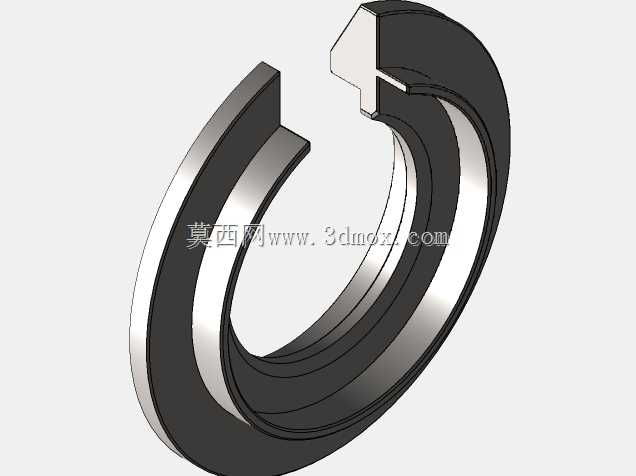

　　在极地科考、寒区户外作业以及冰雪运动装备的配套体系中，摩托雪橇作为高机动性冰雪通行载具，其悬挂减震系统的可靠性直接决定了复杂冰面、积雪路况下的行驶稳定性与驾乘安全性，而减震衬套作为悬挂系统中连接减震器与车架、负责承载与高度调节的核心弹性承载部件，其结构设计的合理性直接影响整套减震系统的行程匹配与载荷传递效率。这款衬套采用开口式C型环结构设计，区别于传统封闭式衬套的过盈压装方式，开口结构的设计初衷是为了适配减震器活塞杆与安装座之间的快速装配需求，在寒区户外维修场景下，无需完全拆解减震器总成即可完成衬套的更换与高度微调，大幅降低低温环境下的维修作业难度。从功能特性来看，该衬套承担着双重作用：一方面作为减震器的高度调节元件，

　　通过不同厚度规格的衬套匹配，可以调整减震器的初始安装高度，进而改变整车的离地间隙与悬挂预压，适配不同载重需求——比如单人驾乘、载物拖拽、复杂雪况穿越等不同场景下，对悬挂行程的差异化需求；另一方面作为减震系统的辅助缓冲元件，衬套本体的环形多层台阶结构，在承受轴向载荷时可以通过层间的微小形变吸收减震器传递来的高频微幅振动，避免金属安装座之间的硬接触冲击，减少低温下金属部件的冷脆疲劳损伤。从设计思路层面拆解，该衬套的开口位置并非随意开设，开口端的卡扣式定位结构是设计的核心细节：在衬套装入安装座的环形槽后，开口端的凸起卡舌可以嵌入安装座对应的定位缺口内，避免衬套在承受往复冲击载荷时发生周向转动，防止衬套异常磨损导致的配合间隙变大；

　　同时多层阶梯式的环形截面设计，是为了匹配减震器端部的多级安装槽，不同直径的环带分别对应不同的配合面，既保证了轴向的定位精度，又能让载荷均匀分布在整个衬套的接触面上，避免局部应力集中导致的衬套碎裂。从安装边界与尺寸适配角度来说，该衬套的外径需要与减震器安装座的内孔保持小间隙配合，单边间隙控制在0.05-0.1mm之间，既保证低温下材料收缩时仍能顺利装入，又避免间隙过大导致的行驶异响；内径则与减震器的导向杆保持滑动配合，表面粗糙度需要控制在Ra1.6以下，减少往复运动时的摩擦阻力；开口处的张开量设计需要满足装配时的形变需求，在手动掰开开口即可装入安装槽的前提下，保证装入后开口的回弹量能让衬套外壁紧贴安装座内壁，不会出现松旷。

　　在实际应用场景中，这类衬套除了适配猛禽系列摩托雪橇之外，同结构的衬套经过尺寸调整后也可应用于其他雪地载具、全地形车的减震系统中，尤其是在低温环境下，衬套材料需要选用耐低温的弹性合金或者改性工程材料，保证-40℃的环境下仍具备足够的弹性与抗冲击性能，不会因为低温脆化导致断裂失效。在三维建模过程中，这类衬套的建模重点在于开口处卡舌的尺寸精度与多层台阶的同轴度保证，建模时需要先绘制环形基体的截面草图，通过旋转命令生成基础环体，再通过拉伸切除生成开口结构，最后对卡舌部分进行细节特征处理，同时需要预留出装配时的形变余量，避免模型与实际安装需求出现尺寸偏差；在结构验证阶段，还需要通过有限元分析模拟衬套在最大冲击载荷下的应力分布，确认开口根部的应力集中系数在材料许用应力范围内，避免长期往复载荷下出现疲劳断裂。
