钢丝绳计数传感装置结构设计

　　在起重设备、线缆收放、电梯曳引、索道运维这类涉及钢丝绳连续走行的工程场景里，钢丝绳的走行长度计量是日常运维、载荷核算、行程限位的核心参考依据，传统的接触式计数装置往往存在压合不紧、打滑丢转、适配绳径范围窄的问题，这款钢丝绳计数装置的结构设计，正是针对这类现场痛点做的针对性优化。

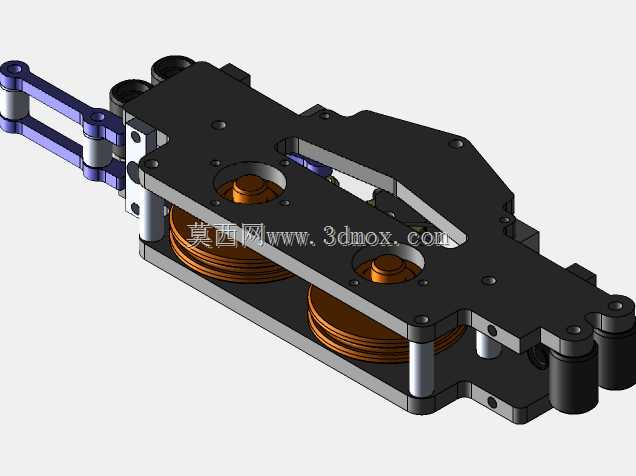

　　从实际使用场景出发，装置的核心计数逻辑是依托双计数轮与钢丝绳的静摩擦传动，将钢丝绳的直线位移转化为计数轮的角位移，再通过内置的传动副把转动量传递至计数单元，最终输出准确的长度计量数据。设计时特意采用了双轮对称布局，两个带绳槽的计数轮沿钢丝绳走行方向并列布置，绳槽的型线采用了适配常用圆股钢丝绳的圆弧槽型，槽底做了细微的滚花处理，既可以保证和钢丝绳外层股的接触摩擦力，避免钢丝绳快速走行时出现打滑丢转的问题，又不会因为压合力过大压伤钢丝绳外层钢丝，影响钢丝绳的使用寿命。

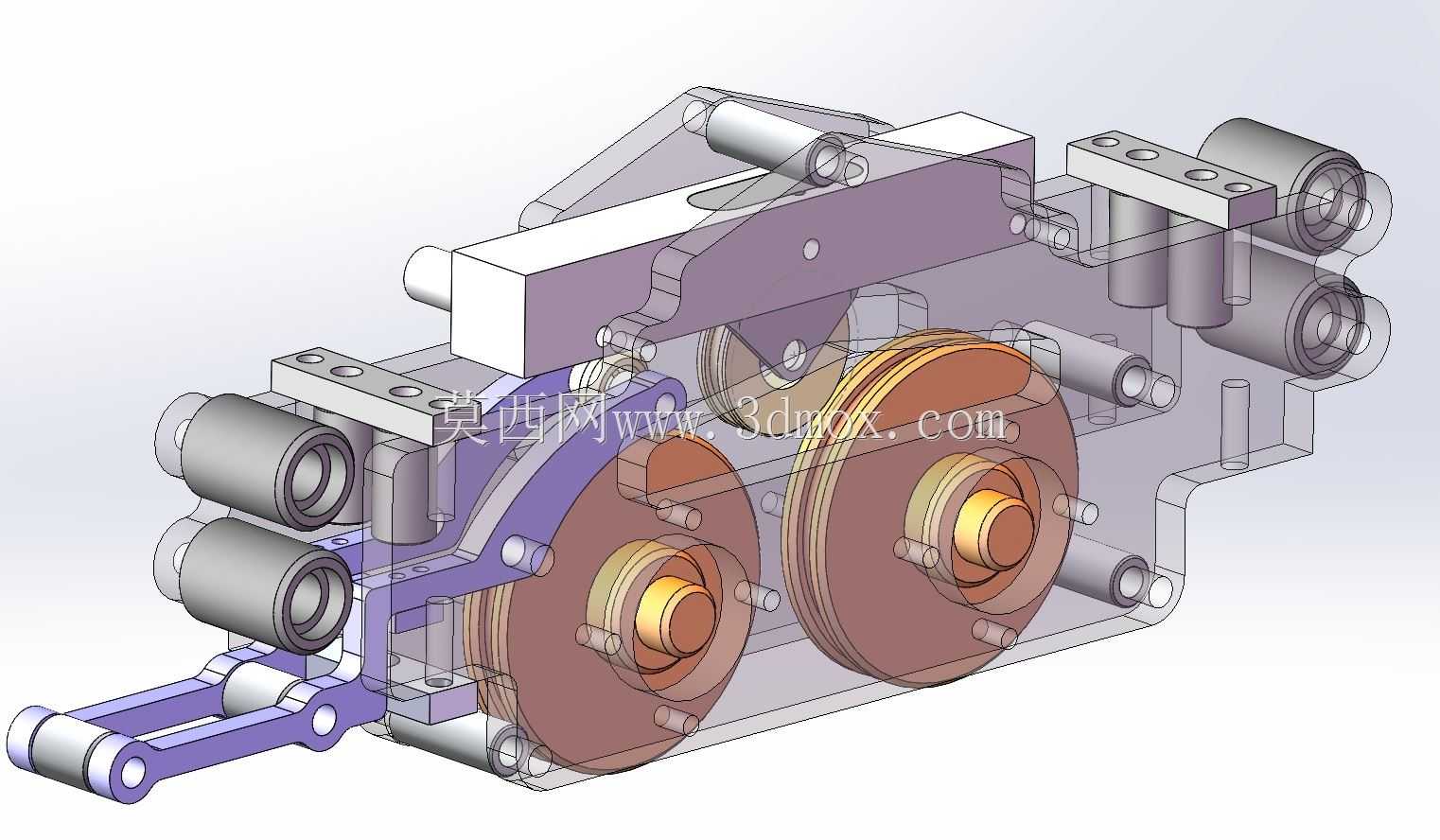

　　考虑到现场不同钢丝绳的张紧度存在差异，装置的压合机构采用了摆臂式自适应结构，上方的压轮组通过带复位弹簧的摆臂和主体机架连接，安装时只需要扳开摆臂将钢丝绳卡入计数轮绳槽，松开摆臂后弹簧会自动提供稳定的压合力，不管钢丝绳是处于张紧受力状态还是松弛的检修状态，压轮都能始终贴合钢丝绳表面，保证计数轮和钢丝绳之间无相对滑动。机架部分采用了分层式的钣金与机加工件组合结构，传动齿轮、计数轮的支撑轴都安装在主体安装板上，外侧的透明护罩可以直观观察内部轮组的运转状态，同时避免现场的灰尘、油污、金属碎屑进入传动啮合区域，降低日常维护的频次。

　　安装边界上，装置的主体安装面预留了四个对称布置的安装孔位，可以直接通过螺栓固定在设备的机架旁、钢丝绳导向架的出线端位置，不需要对原有设备的主体结构做大规模改动，适配性较强。进出绳的位置都做了导向喇叭口设计，即使钢丝绳在走行过程中存在轻微的径向跳动，也能顺利进入计数轮的绳槽内，不会出现跳绳、卡滞的问题。装置的整体宽度控制在常规导向轮组的安装尺寸范围内，厚度方向预留了足够的传动件安装空间，不会和周边的钢丝绳导向套、防跳架产生结构干涉。

　　从结构设计的细节来看，计数轮的支撑轴承采用了带密封的深沟球轴承，能够适应户外、车间等多粉尘的工作环境，传动齿轮采用了小模数直齿圆柱齿轮，传动间隙控制在极小的范围内，避免正反转时出现计数空程，不管是钢丝绳收绳还是放绳的过程中，计数单元都能准确捕捉转动量，不会因为传动间隙产生计数误差。摆臂的铰接点做了耐磨衬套设计，长期往复摆动也不会出现铰接孔磨损导致的压合力偏移，保证长期使用的计数稳定性。

　　在实际选型适配时，这款计数装置可以适配直径在6mm到12mm之间的常用圆股钢丝绳，覆盖了绝大多数小型起重设备、施工升降机、货运索道的钢丝绳规格，计数单元的传动比经过精准核算，计数轮每转动一圈对应的钢丝绳走行长度和计数单元的示数增量完全匹配，不需要后期做额外的参数校准，安装完成后即可投入使用。装置的整体结构没有复杂的电控元件，纯机械传动的结构可靠性更高，在高温、高湿、强电磁干扰的工况下也能稳定工作，不会像光电类计数装置那样因为现场环境干扰出现计数失真的问题。
