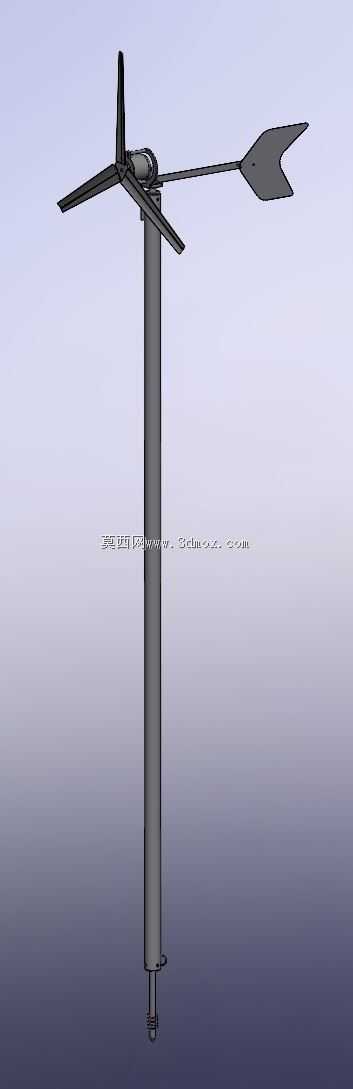

小型永磁风力发电装置三维结构

　　这类小型永磁交流发电结构，多应用在偏远户外监测点位、小型离网供电场景，比如野外气象站、牧区散户照明、航道小型航标供电、山区通讯中继站辅助供电等场景，不需要搭建复杂的并网配套设施，适配低风速区域的零散供电需求，相比大型并网风电机组，它的部署门槛更低，不需要大型吊装设备，单人即可完成立杆与整机安装作业。

　　从结构功能来看，整机依靠三叶片捕捉风能，叶片采用定桨距结构，没有复杂的变桨驱动机构，降低了户外长期运行的故障概率，叶片与轮毂直接连接，轮毂内置永磁转子组件，不需要额外的励磁绕组，转动时直接切割定子磁感线产生交流电，省去了励磁供电的额外能耗，低速转动时也能输出可用电压，适配微风启动的使用需求。尾部的箭型尾舵是整机调向的核心结构，当风向发生变化时，尾舵受侧向风压推动，带动整个机头绕立杆顶部的回转轴承转动，始终让叶片迎风面正对来风方向，不需要额外的风向检测与电控调向机构，纯机械结构即可完成对风动作，在无人值守的户外场景下可靠性更高，不会因为电控元件失效出现对风偏差导致发电效率下降的问题。

　　设计层面上，立杆采用等径直管结构，底部预留法兰安装位，可直接固定在混凝土基础或者预制的钢结构塔架上，立杆顶部的回转副采用滑动轴承配合密封结构，避免户外雨水、沙尘进入回转间隙造成卡滞，机头部分的壳体做了流线型处理，减少迎风时的紊流阻力，同时壳体内部预留了定子绕组的安装腔，永磁转子直接与叶片主轴连接，传动链上没有额外的齿轮增速机构，大幅降低了运行时的机械噪音，也减少了齿轮磨损带来的维护需求，适合在对噪音有要求的居民区周边、生态保护区内部署。

　　安装边界方面，整机立杆的外径适配常规的小型风电安装管夹，不需要定制特殊的连接夹具，叶片旋转时的扫掠直径控制在小范围区间，安装时只需要预留叶片旋转半径外0.5米的安全净空即可，不需要大面积的占地空间，尾舵的转动行程与叶片旋转平面完全错开，不会出现尾舵与叶片干涉的问题，机头整体的重心落在立杆回转中心线上，转动时不会出现偏载卡滞的情况。实际使用中，这类结构不需要复杂的控制系统，输出的交流电经过简单整流即可给蓄电池充电，搭配小型光伏板就能组成风光互补供电系统，在连续阴雨天、风力充足的时段依靠风力发电补充电量，在无风晴天依靠光伏供电，保障户外监测设备的持续供电稳定性。

　　从结构细节来看，叶片的翼型采用低速高升阻比设计，在每秒3米左右的风速下即可启动转动，不需要高风速就能切入发电状态，叶片根部做了加厚处理，连接位置采用螺栓直接锁紧在轮毂上，更换单片叶片时不需要拆解整个轮毂，后期维护的操作难度更低。尾舵与机头的连接臂采用薄壁钢管结构，在保证结构强度的前提下尽可能降低机头尾部的重量，避免重心后移增加回转轴承的偏载，尾舵板采用平面箭型结构，相比矩形尾舵，它的风向跟踪灵敏度更高，小角度风向变化时就能产生足够的转动力矩，让机头快速对准来风方向，减少斜风状态下的风能损失。立杆底部的安装法兰开有均匀分布的螺栓孔，可与预制基础上的地脚螺栓直接配合，安装时只需要调整立杆的垂直度即可固定，不需要复杂的对中工序，适合非专业安装人员在野外现场快速完成部署。
