带LED照明小型风力发电装置结构设计

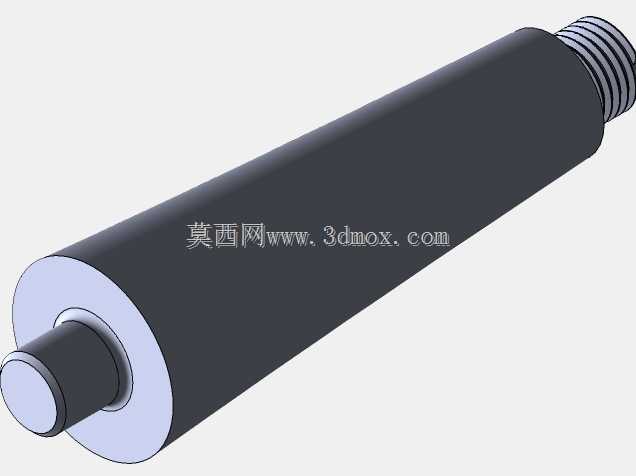

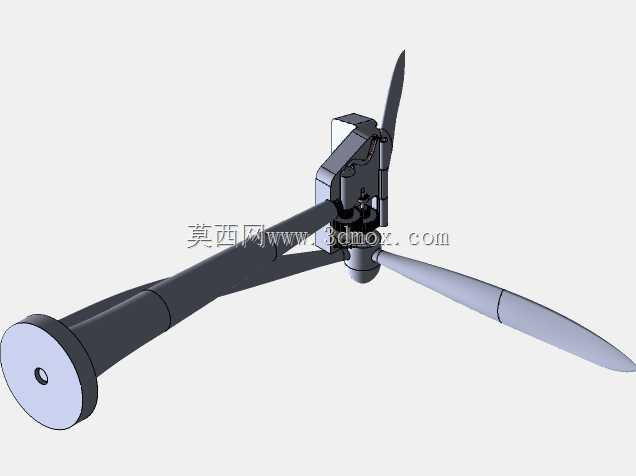

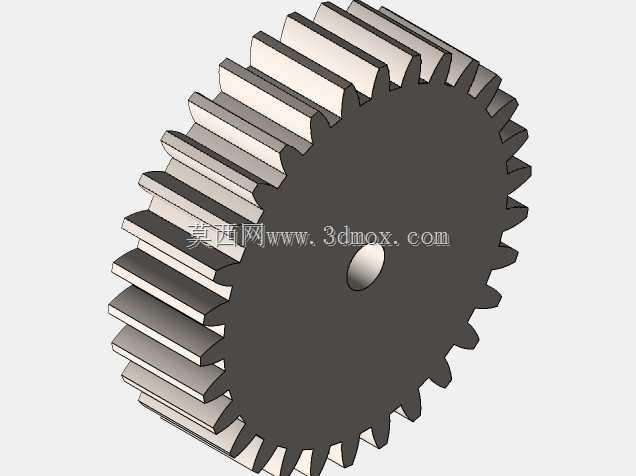

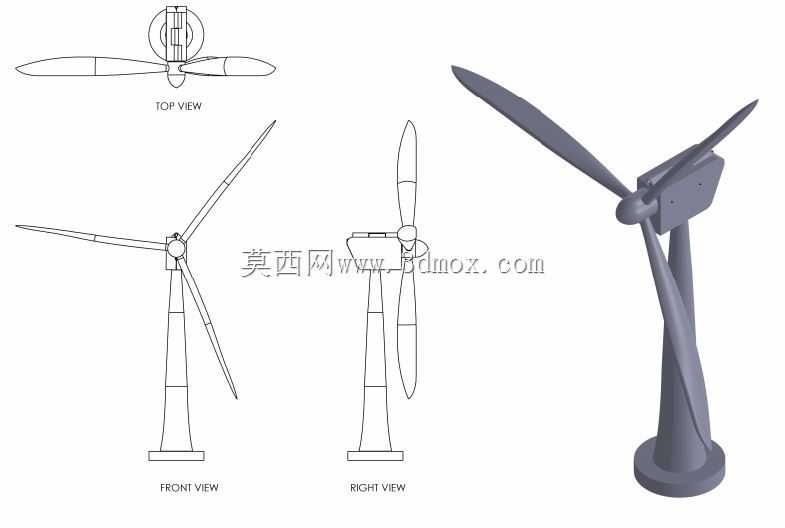

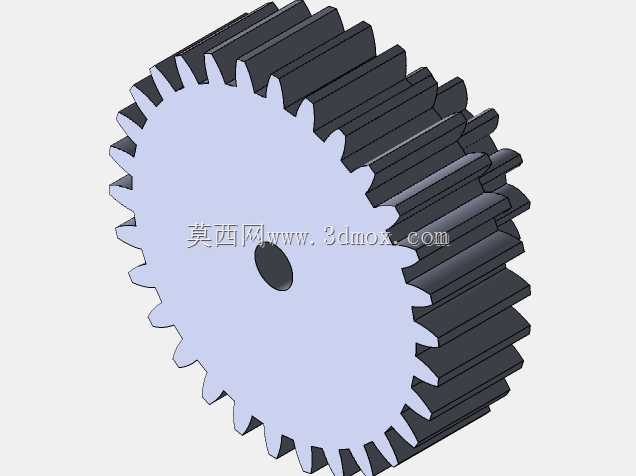

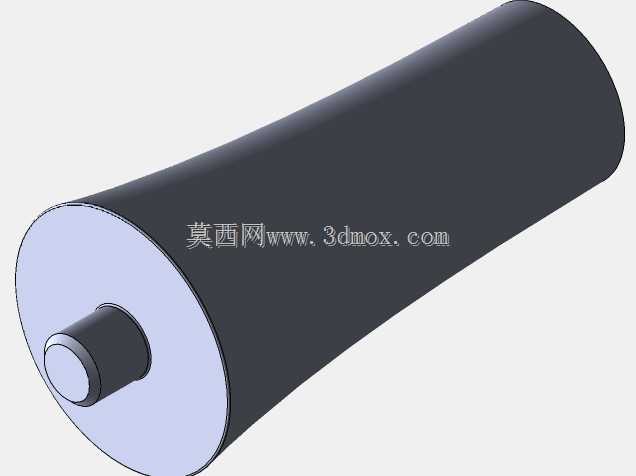

　　这款小型风力发电装置的设计，最初是面向分布式离网供电场景做的方案，常见于户外景观配套、偏远区域小型监测点位供电、庭院微供电这类不需要大功率并网输出的场景，区别于大型兆瓦级风电塔筒的结构，这款装置整体走紧凑化设计路线，不需要做复杂的地基浇筑，普通硬化地面甚至预制配重底座就能完成安装固定。从结构逻辑上看，装置采用三叶片水平轴布局，这种布局的启动风速阈值更低，在每秒2.5米左右的微风环境下就能切入转动，相比垂直轴风机的风能捕获效率在低风速段有明显优势，叶片翼型做了钝尾缘修型，一方面降低小尺寸叶片的加工难度，另一方面也能减少低转速下的气流紊流噪声，不会对周边环境造成声污染。塔架部分采用锥台型一体式结构，从底部到顶部直径逐步收窄，

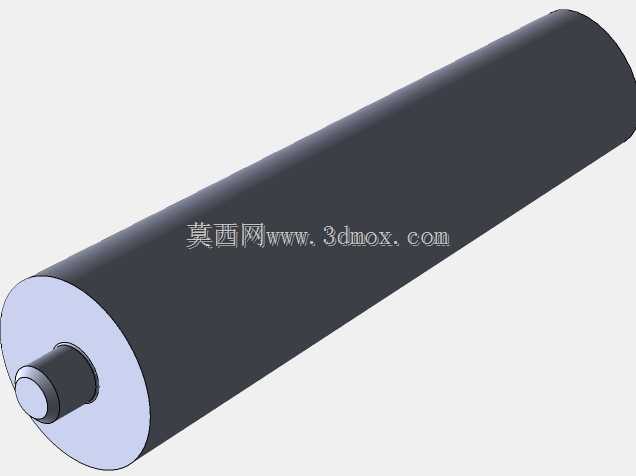

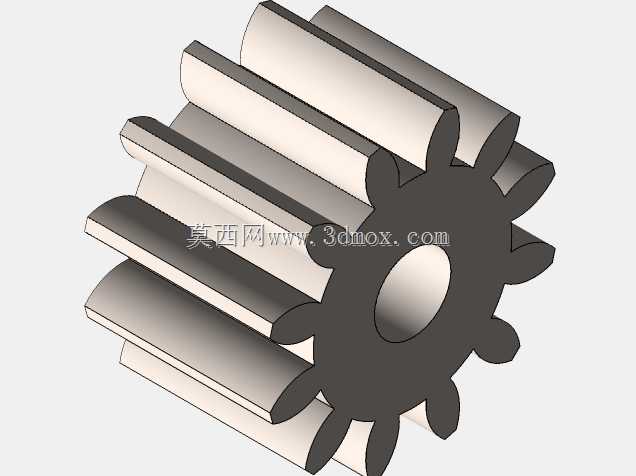

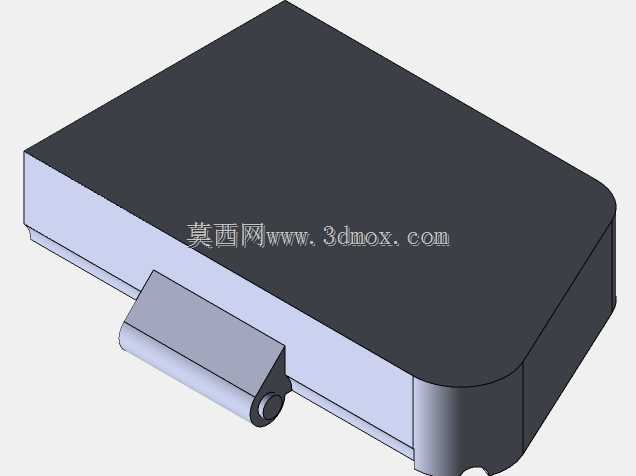

　　这种结构的抗弯截面模量分布更合理，在承受侧向风载荷的时候，底部应力集中系数比等直径塔架低30%左右，不需要额外做加强筋结构就能满足12级阵风下的结构强度要求，塔架内部预留了走线空腔，发电机输出线缆、LED供电线缆都可以从空腔内部穿行，避免线缆长期暴露在户外环境下出现紫外线老化、雨水侵蚀的问题。顶部的机舱部分做了扁平化造型，内部集成了低速永磁发电机、整流稳压模块以及LED驱动电路，尾舵结构做了简化设计，和机舱壳体做了一体化融合，不需要额外的铰接转向结构，依靠整体气动布局就能实现自动对风，减少了活动铰接点的维护需求，毕竟这类小型户外装置的运维频次远低于大型风电机组，减少活动部件就意味着降低后期故障概率。

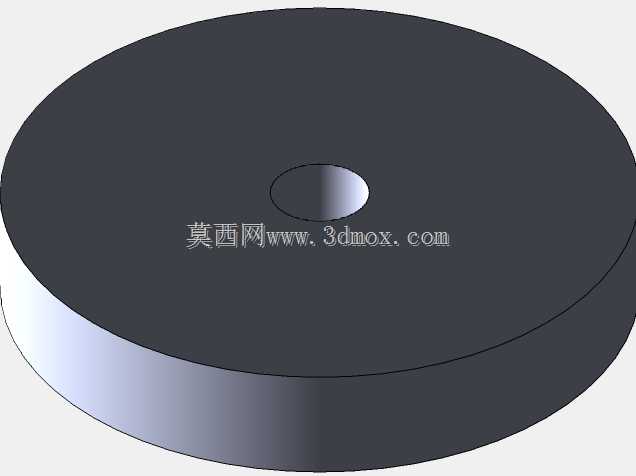

　　LED照明模块集成在机舱下部的环形安装位上，不需要额外架设照明杆体，风机转动发电的同时就能直接为LED模块供电，搭配内置的小容量储能电容，在风速短暂波动的时候也能维持照明输出稳定，不会出现灯光闪烁的问题。安装边界上，装置整体底座安装孔位采用通用的圆周均布设计，适配市面上常见的户外预制水泥基座、金属支架安装接口，整体高度控制在1.8米左右，不会超出普通户外设施的限高要求，叶片旋转直径约1.2米，转动过程中不会和周边的低矮绿植、护栏发生干涉，安装时只需要保证安装点周边1米范围内无高耸遮挡物，就能保证足够的迎风面效率。从设计细节上看，叶片和轮毂的连接采用嵌入式卡扣加定位销的结构，不需要额外的螺栓紧固，

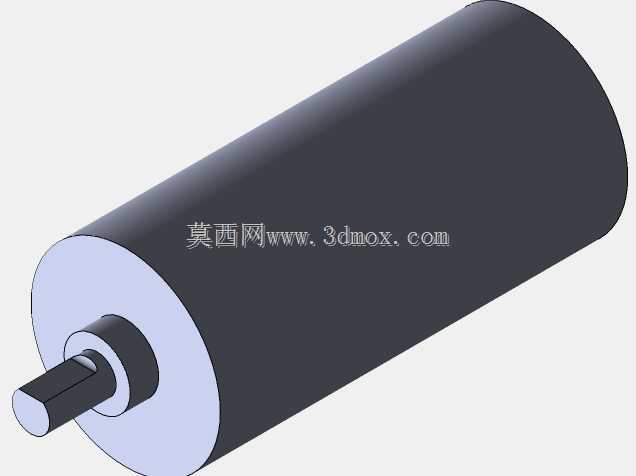

　　现场组装的时候不需要专用工具就能完成叶片拼接，降低了现场安装的操作门槛，轮毂和发电机输出轴采用D型轴配合，传递扭矩的时候不会出现周向打滑，同时也方便后期拆卸维护。机舱外壳的接缝处做了迷宫式防水结构，防护等级可以达到IP65，在暴雨、扬尘环境下都能保证内部电气元件的正常工作，不会因为进水进尘出现短路故障。这类小型风电装置的实际用途并不局限于单一的照明场景，也可以为小型环境监测传感器、户外无线AP节点提供持续的电力供应，相比太阳能光伏板，它在阴雨天气、夜间有风的环境下也能持续发电，和光伏模块搭配可以组成互补的微供电系统，进一步提升离网供电的可靠性。在建模过程中，所有配合面都做了公差匹配设计，叶片和轮毂的配合间隙控制在0.1mm以内，既保证安装时的顺畅度，也不会出现运行过程中的晃动问题，塔架和底座的连接采用止口定位，安装时可以快速找正中心，不需要反复调整垂直度，降低现场安装的调试时间。
