五工位金字塔型打捞重量承载夹具结构

　　在油气井修井、井下作业、深海探测取样这类需要精准投放、回收井下或水下配重构件的场景中，打捞重量夹具是直接决定作业成功率的核心工装部件，这类夹具需要同时满足配重块快速定位、投放过程无松脱、打捞对接时导向顺畅、多组配重同步作业的多重需求，本次设计的五工位金字塔型打捞重量夹具，正是针对5X3OZ规格锥形打捞配重的批量投放与回收作业开发的专用承载定位结构。从实际作业的痛点出发，常规单工位打捞夹具单次仅能完成单组配重的投放，在需要多组配重同步下探、保证配重组重心同轴的作业场景中，单工位夹具需要多次往返作业，不仅作业效率低，多次投放还容易出现配重组同轴度偏差，导致后续打捞对接时卡滞、无法顺利抓取的问题。这套夹具采用一体化框式承载基体设计，

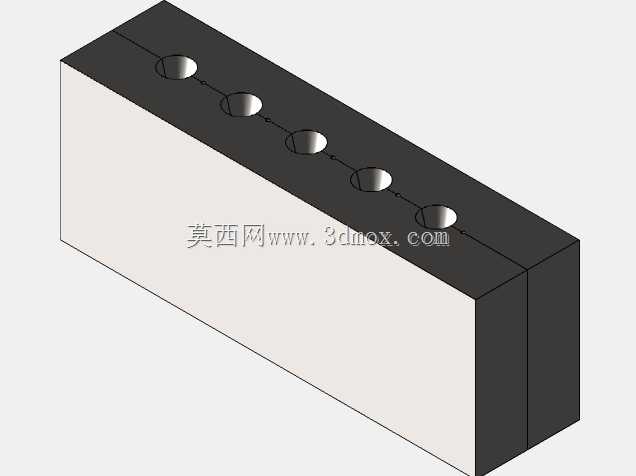

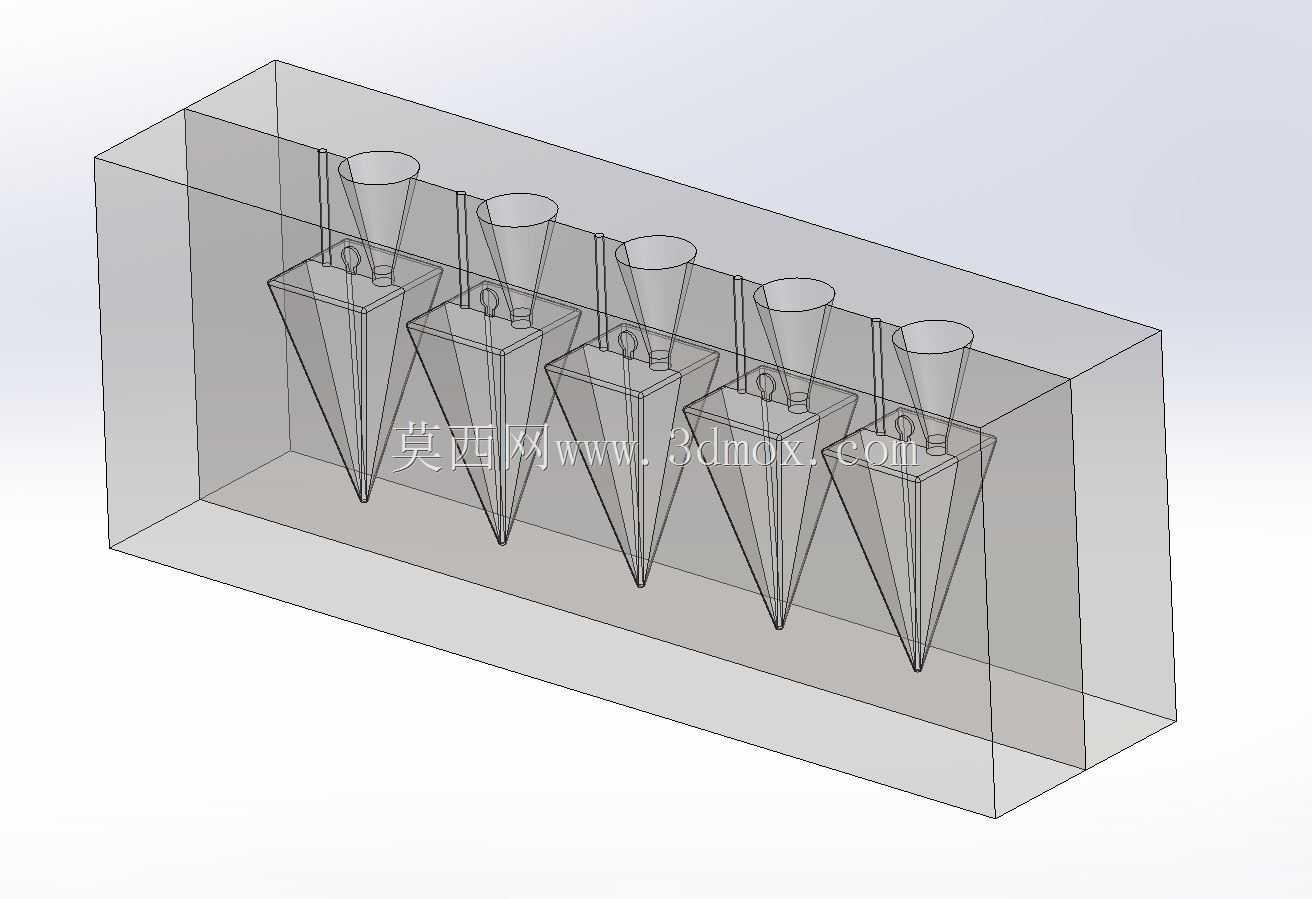

　　整体为长方体封闭式框型结构，框体内腔按照等间距排布五个独立的锥形定位腔，每个定位腔的内腔型面完全匹配金字塔型配重块的外锥面，锥面配合的角度经过反复校核，既保证配重块放入后不会在运输、下探过程中出现径向窜动，又能在到达指定位置后，通过上端打捞颈的提拉动作顺利完成配重脱卸，不会出现卡滞抱死的情况。每个定位腔的上端都设置了喇叭口式导向结构，导向段的锥角大于配重块的外锥角，在打捞对接时，即使打捞头与配重上端的打捞颈存在一定的径向偏差，也能通过导向段的斜面顺利滑入定位位置，降低水下或井下可视条件差时的对接难度，这一点在浑浊水体、井下泥浆环境中的作业适配性尤为突出。五个工位沿夹具长度方向等距排布，相邻工位的间距经过严格计算，

　　既保证相邻配重块之间不会发生干涉，又尽可能压缩夹具的整体外形尺寸，控制夹具下探过程中的流体阻力，框体的壁厚根据承载的总重量做了等强度设计，在配重块的承压位置做了局部加厚处理，非承载区域适当减薄，在保证整体结构刚性、满足长期反复使用强度要求的前提下，尽可能降低夹具自身的重量，减少作业过程中的额外负载。夹具的上端面预留了统一的吊装对接接口，可与标准的打捞作业钻杆、牵引绳对接机构直接匹配，不需要额外制作转接件，适配现有主流的井下、水下作业设备的安装接口，安装边界完全符合常规作业通道的尺寸要求，可顺利通过标准尺寸的井筒、水下投放通道，不会出现外径过大卡滞的问题。从结构设计的细节来看，每个锥形定位腔的底部都做了微小的排渣缺口，

　　作业过程中带入的泥浆、沙粒可以通过缺口排出，不会因为腔体内积渣导致配重块无法安放到位，也避免了沙粒卡入锥面配合间隙导致配重无法顺利脱卸的问题。框体的所有棱边都做了圆角钝化处理，避免下探过程中尖锐棱边刮蹭作业通道内壁、刮伤牵引线缆或密封构件，提升作业过程的安全性。这套夹具的多工位设计，可单次完成五组同规格金字塔型打捞配重的同步投放，相比单工位夹具作业效率提升数倍，同时因为所有配重块都集成在同一夹具基体上，投放后的配重组位置度一致性好，同轴度偏差控制在极小范围内，后续打捞作业时可以一次性完成五组配重的同步抓取回收，大幅减少了作业往返次数，降低了复杂工况下的作业风险。在实际建模过程中，所有锥面的配合公差都按照工装夹具的配合精度做了参数化设置，可根据实际加工需求调整配合间隙，导向段的长度、喇叭口的扩张角度也都做了参数化关联，如果后续需要适配不同规格的锥形打捞配重，只需要修改对应的锥度、长度参数即可快速生成适配的夹具结构，不需要重新搭建整体模型，大幅提升了后续衍生设计的效率。框体的整体结构采用对称设计，重心位于夹具的几何中心位置，吊装过程中不会出现偏斜，进一步保证了下探过程的稳定性，减少了因为夹具偏斜导致的对接卡滞问题。
