排气侧内嵌式能量回收简易发电装置

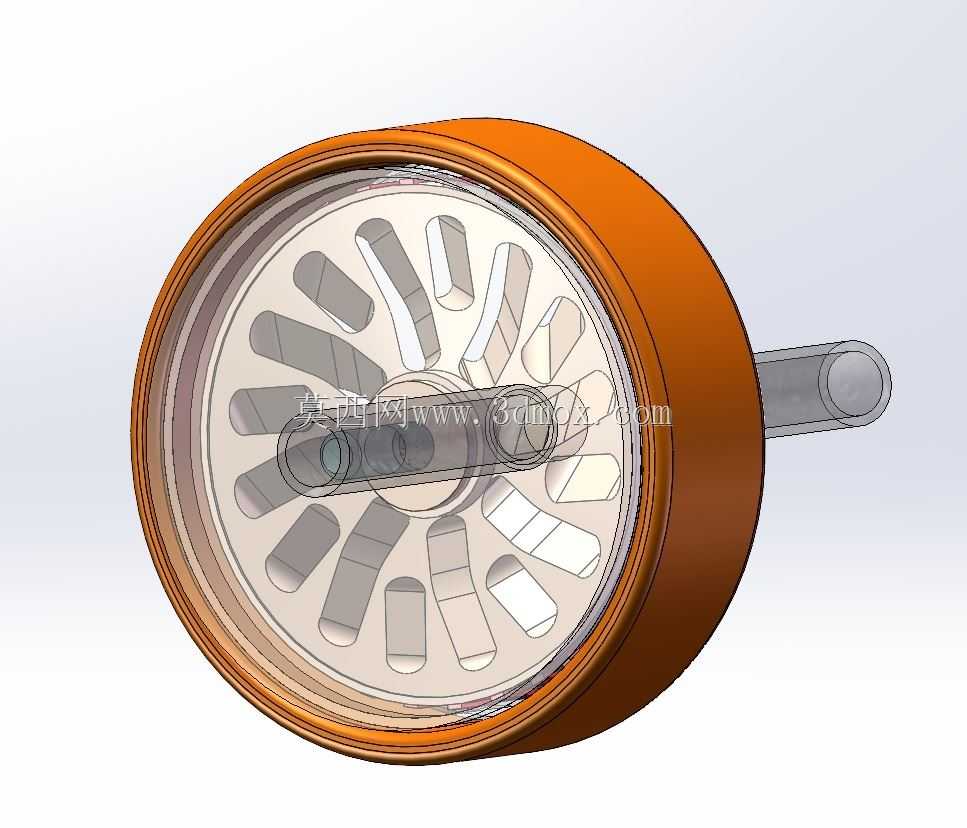

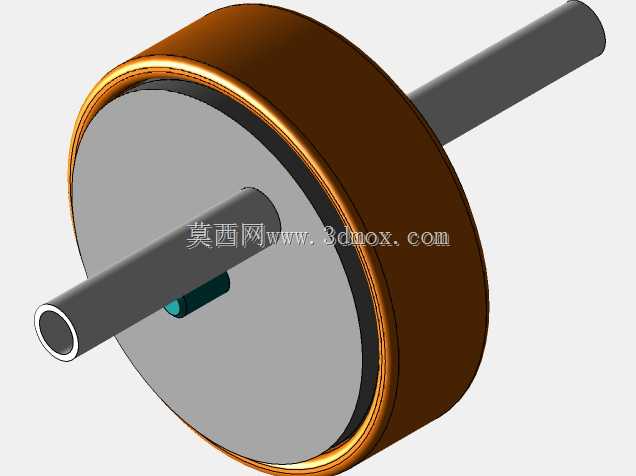

　　这套发电装置的核心应用场景，是配套在各类带排气通路的动力设备排气侧内部，原本设计初衷是回收排气流携带的剩余动能，将原本直接排放耗散的能量转化为可利用的电能，给配套的低功耗传感组件、小型电控模块供电，减少设备对外接供电线路的依赖，不过后续因为整套设备的工作范围调整，这个方案最终没有进入量产落地阶段，但整套结构的设计逻辑依然有很高的参考价值。从结构设计思路来看，整套装置采用同轴内嵌的布局，没有额外设置突出的安装支座，整体为圆盘式回转结构，外径尺寸适配常规排气通路的内壁通径，安装时直接嵌入排气管道的预设安装位即可，不需要对原有管路做大幅度的切割改造，安装边界控制在管路内壁的环形安装槽内，轴向长度也做了压缩，不会过度占用排气通路的通流截面，

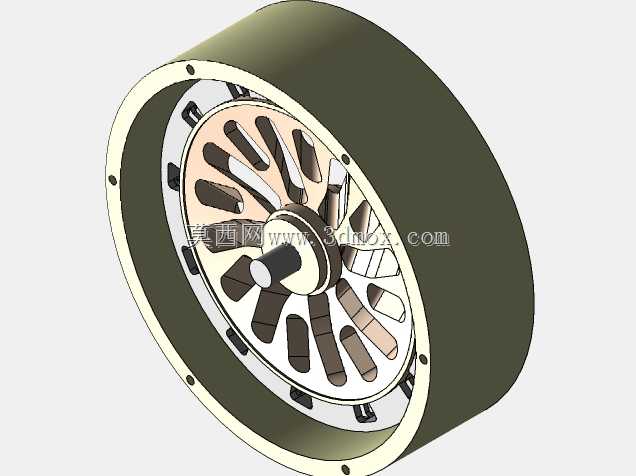

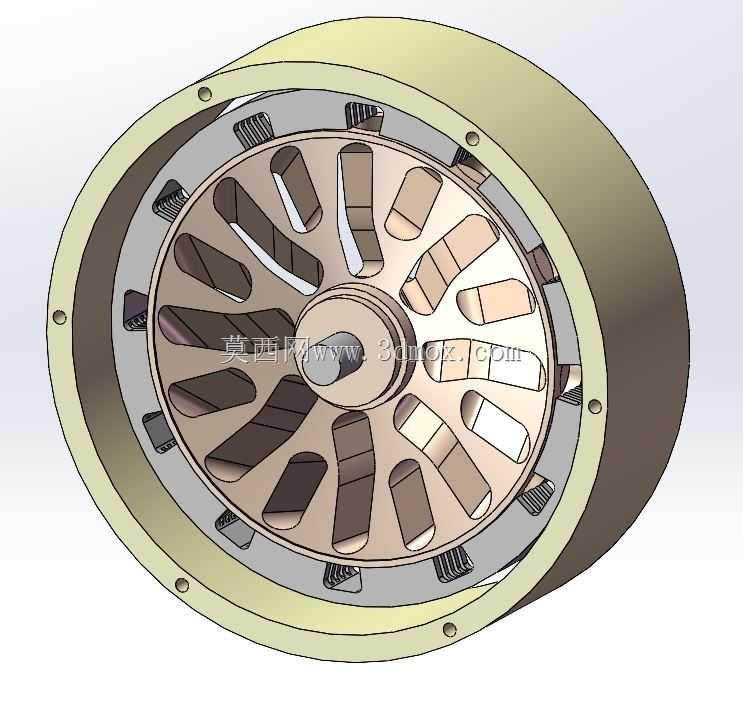

　　尽可能降低对原有排气流场的干扰。装置的核心做功部件是带倾斜导流槽的转子轮，转子轮的叶片采用变倾角的弧形设计，不是直片式结构，这种设计可以让排气气流冲击叶片时的入射角更贴合叶片型线，减少气流冲击带来的能量损失，同时叶片之间的通流槽做了渐变收窄的处理，让气流在流过转子通道时能保持稳定的流速差，持续给转子提供稳定的转动力矩，避免气流紊流导致的转子转速波动。转子的中心设置了一体式的轴套结构，和中心转轴采用过盈配合加定位销的固定方式，保证转子高速转动时不会出现相对滑移，转轴两端采用微型深沟球轴承支撑，轴承内嵌在前后端盖的定位沉孔内，端盖和外层的定子壳体采用小直径内六角螺栓沿圆周均布锁紧，螺栓孔全部做了沉头处理，不会突出壳体外圆面，

　　保证壳体外圆可以和安装位的内壁完全贴合，减少安装后的间隙漏风问题。定子部分的绕组和导磁结构直接集成在壳体内壁的环形槽内，和转子外缘保持均匀的设计气隙，没有额外设置独立的定子支架，既压缩了整体的径向尺寸，也减少了零部件数量，降低了装配复杂度。壳体的外圆面做了光滑的机加工处理，没有多余的凸台结构，安装时可以在壳体外圆套上耐高温的密封胶圈，嵌入管路的安装槽后就能实现可靠的固定和密封，不需要额外的焊接或者法兰连接步骤，适配现场快速改装的需求。在功能特性上，这套装置不需要额外的驱动源，完全依靠排气流的动能驱动转子转动，进而切割磁感线产生感应电动势，输出的电压随转子转速变化，后续可以配套稳压模块给小型用电部件供电，

　　因为整体没有易损的接触式密封件，转动部件只有转子和轴承组件，维护周期很长，适合在排气侧这种高温、带少量杂质的工况下使用。设计过程中也充分考虑了工况适配性，转子和壳体的材质选用耐高温的金属材料，能适应排气侧的持续高温环境，叶片的厚度做了加强处理，避免长期受气流冲击出现变形，圆周均布的螺栓锁紧结构也能承受转子高速转动带来的振动，不会出现连接松动的问题。整套结构没有复杂的异形曲面，大部分零部件都是回转体结构，加工难度低，普通的数控车床和加工中心就能完成全部零部件的加工，装配流程也很简单，不需要专用的工装夹具，按照定位台阶依次装配转子、轴承、端盖，锁紧螺栓后就能完成整套装置的组装，对于需要做小型能量回收改造的场景，这套结构的设计思路可以直接参考调整，根据实际的管路通径、排气流速参数调整转子的叶片角度、整体外径和轴向长度，就能适配不同的应用需求。
