偏心传动机构三维结构设计

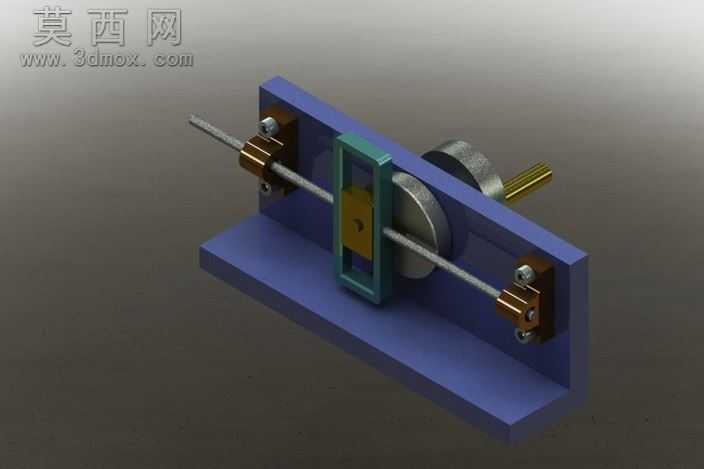

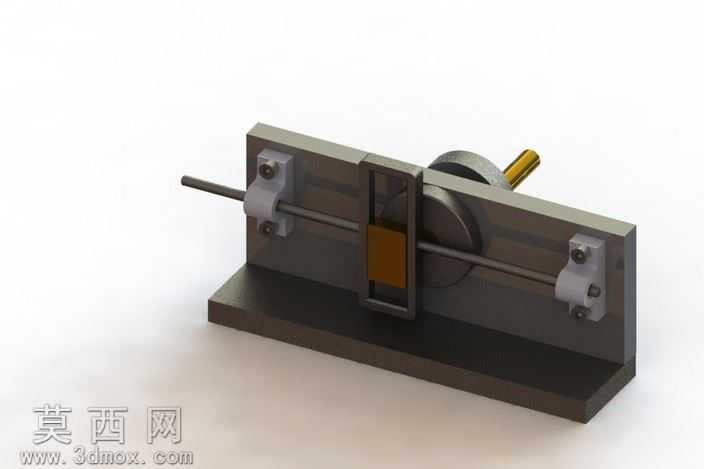

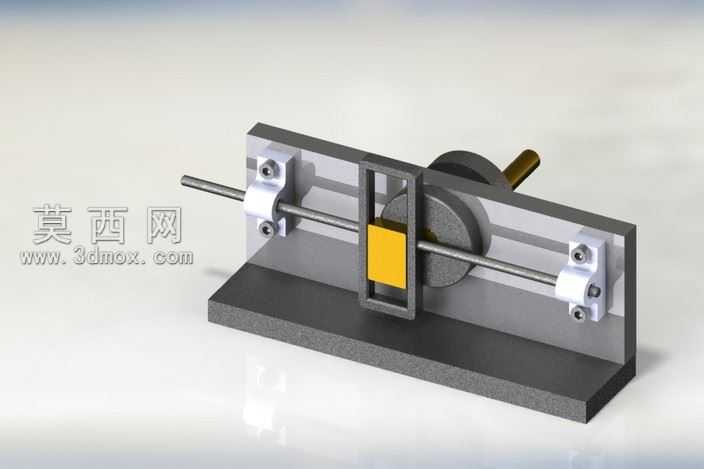

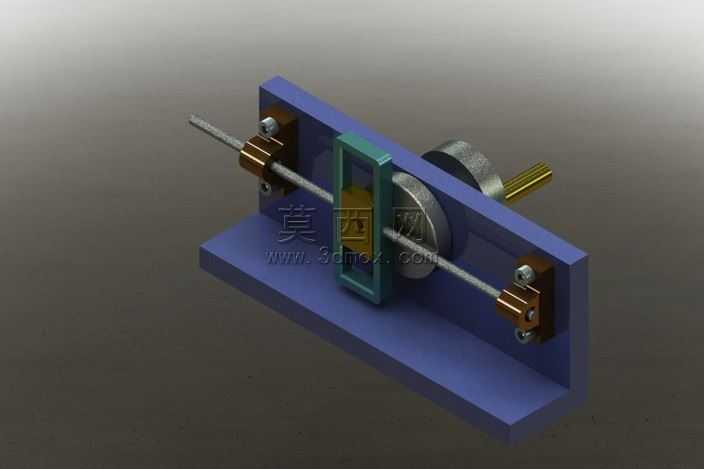

本作品为偏心传动机构的三维建模设计，整体采用模块化的结构设计思路，将偏心轮、滑动导杆、支撑基座、导向支座等核心部件进行整合，完整还原了偏心运动转换为直线往复运动的机械原理。建模过程中严格遵循机械设计的尺寸规范，对各个配合部件的公差进行了合理预留，确保虚拟装配状态下各运动部件无干涉，能够顺畅完成预设的运动轨迹。模型的基座部分采用一体式平台结构，为整套机构提供稳定的支撑基础，两侧的导向支座通过紧固件固定在基座上，对贯穿的滑动导杆起到径向限位和导向作用，保证导杆运动过程中的直线度。偏心轮组件与输入轴同轴装配，偏心部位与导杆上的滑动框配合，当输入轴带动偏心轮做圆周回转运动时，偏心轮的偏心距会推动滑动框带动导杆沿轴向做规律的直线往复运动，实现旋转运动到直线运动的转换。材质渲染方面，基座与导向支座采用哑光深灰金属材质模拟铸铁机架的质感，导杆与输入轴采用亮面金属材质表现加工后的光滑轴类零件特性，滑动框与偏心轮的配合部位采用偏暖的金属色调区分不同功能部件，紧固件部分还原了标准五金件的金属光泽，整体渲染效果层次分明，能够清晰区分各个结构部件的功能与装配关系。设计过程中充分考虑了机构的实际应用场景，对各部件的受力位置进行了结构强化，导向支座与导杆的配合长度经过合理计算，避免导杆运动过程中出现卡滞或晃动的问题，偏心轮与滑动框的配合间隙预留合理，既保证运动传递的精度，又减少不必要的摩擦损耗。整套模型完整呈现了偏心机构的核心结构与运动逻辑，可作为机械原理教学演示、相关传动设备设计参考的数字化三维素材，清晰展现了经典机械传动结构的设计要点与装配关系。
