五毫米LED阵列钻孔定位间隔工装

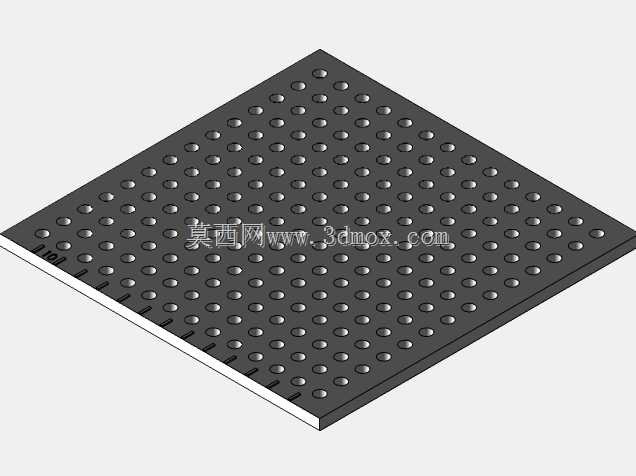

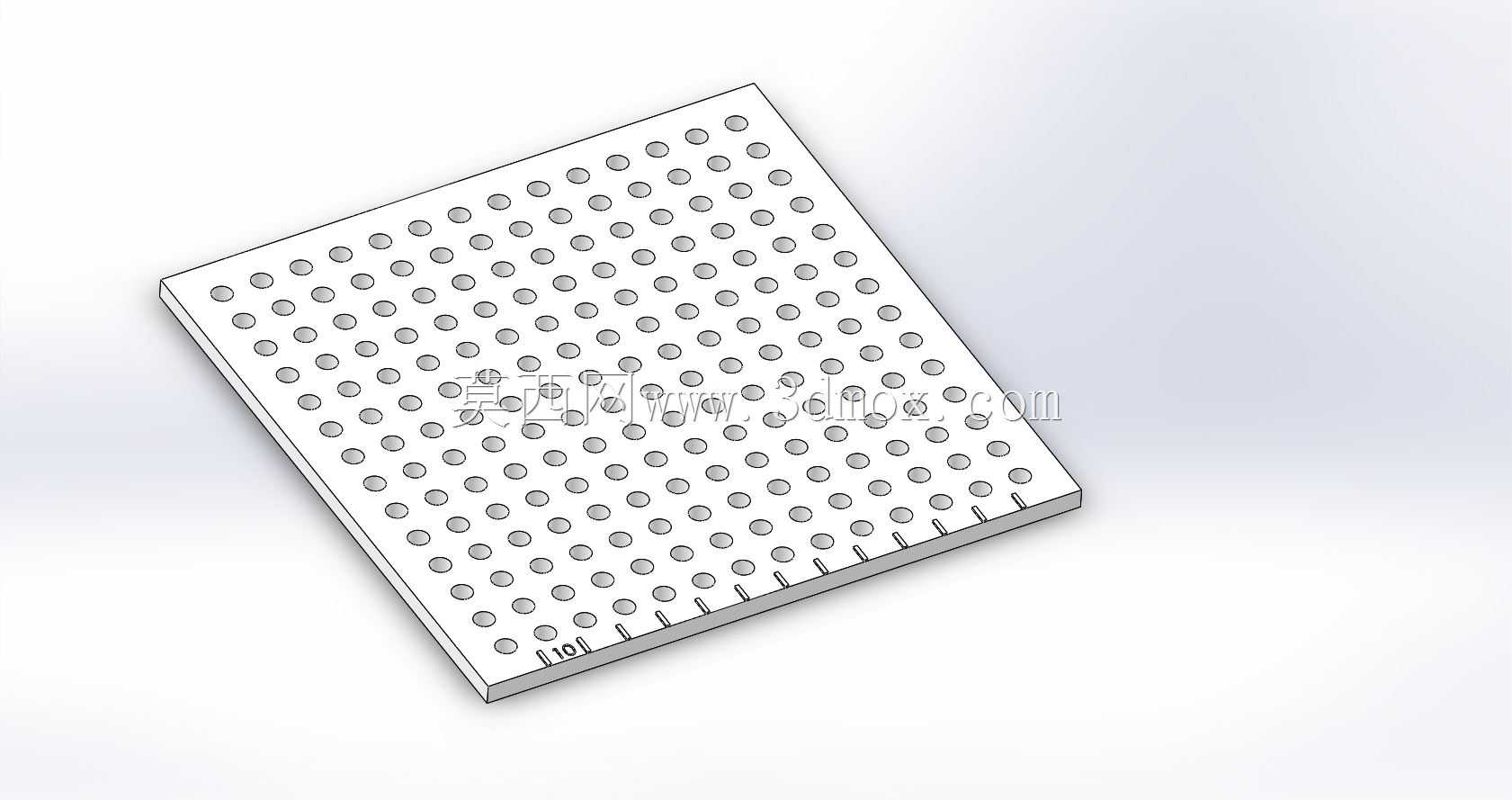

　　在小尺寸LED点阵屏、LED背光模组、实验用LED阵列光源的加工制作环节，孔位排布的精度直接决定后续LED安装后的平整度、发光一致性，一旦单孔偏移超过0.2毫米，就会出现LED插装歪斜、相邻灯珠间距不均的问题，批量加工时靠人工尺量划线不仅效率极低，累积误差更是难以控制，这款间隔定位工装就是针对这类加工场景设计的孔位加工辅助治具。从结构设计来看，工装本体采用方形薄板结构，整体基准边做了直角精修处理，使用时可以直接靠在待加工板材的定位直角边上，不需要额外做对位校准，板面上按照10毫米的中心间距排布了整列定位孔，每个定位孔的内径适配常用的5毫米直插LED引脚间距，钻孔时只需要将钻头对准对应定位孔下钻，就能保证所有孔位的中心距偏差控制在0.

　　1毫米以内，完全满足5毫米LED的插装精度要求。设计初期曾考虑过直接在工装板上做全通的引导孔，但实际测试中发现，钻头高速钻削时产生的切屑容易卡在引导孔和待加工板材之间，抬钻时会带动工装移位，反而影响孔位精度，因此最终在每个定位孔的边缘做了微小的排屑缺口，钻削产生的塑料或铝材切屑可以顺着缺口排出，不会堆积在工装和板材的贴合面之间，同时工装的下表面做了0.05毫米的微凹处理，只有四周的基准边和定位孔周边的环形区域与待加工板材接触，既减少了贴合面的平面度要求，也能避免切屑垫起工装导致的倾斜问题。工装的侧边标注了清晰的行列刻度，最小刻度单位为10毫米，加工非满幅的LED阵列时，可以直接根据刻度选择对应的定位孔区域，不需要额外测量定位，

　　比如需要制作8*8的LED点阵时，直接对齐刻度选取8行8列的孔位区域即可，有效减少加工前的准备时间。从安装边界来看，这款工装的整体厚度控制在3毫米，既保证了工装本身的刚性，不会因为手持施压产生弯曲变形，也不会因为厚度过大导致钻头钻入引导孔时出现偏摆，方形的外形尺寸可以适配常见的台钻工作台定位槽，批量加工时可以用快速夹将工装固定在台钻工作台上，配合定位挡块使用，只需要滑动待加工板材就能完成连续的阵列孔加工，不需要反复对位。实际使用场景中，除了LED阵列的钻孔定位，这款工装也可以用于需要等间距孔位排布的薄板加工场景，比如实验用电路板的安装孔定位、亚克力标识牌的固定孔排布、小型散热片的通风孔加工等，只要孔位间距为10毫米、

　　加工孔径不超过5毫米，都可以借助这款工装保证孔位的排布精度。不同于通用的划线定位工具，这款工装的定位孔位置是按照5毫米LED的实际安装需求设计的，孔与孔之间的间距公差经过严格控制，不会出现通用刻度尺划线时的视差误差，对于小批量的LED模组制作、电子爱好者的DIY加工、教学实验中的阵列制作场景，都能有效降低孔位加工的不良率，减少后续LED插装时的修孔工作量。在结构细节上，工装的四个边角做了R2的圆角处理，避免手持操作时划伤手部，所有定位孔的孔口都做了0.1毫米的倒角，钻头下钻时可以顺利滑入孔中心，不会因为钻头的微小偏摆刮伤孔口，影响工装的重复使用精度，工装本体选用耐磨的钢材制作，长期使用也不会出现孔口磨损变大的问题，重复定位精度可以保持稳定。
