工业方管焊接工作台支撑框架结构

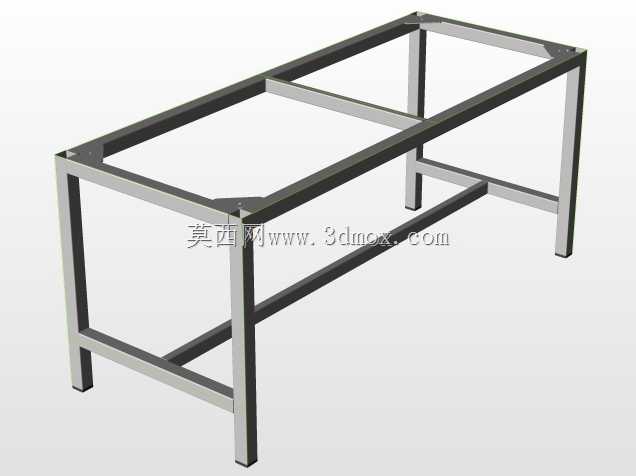

　　这款框架结构是工业作业场景中常用的工作台支撑主体，在车间装配工位、检测工位、物料中转工位以及实验室操作台搭建中都有广泛应用，核心作用是为台面提供稳定的承载基础，同时预留足够的下部空间方便操作人员腿部放置、工具收纳或者配套小型气动、电动元件的安装。从结构设计逻辑来看，整体采用矩形截面金属管材作为主受力构件，四根竖直方管作为主支撑腿，直接承接台面传递的竖向载荷，腿底预留了可调脚杯的安装位，可在地面不平整的工况下通过调节脚杯高度实现整体框架的水平校准，避免台面倾斜影响作业精度。上部框架采用四边围合的矩形框结构，框体内侧增设了一根横向加强梁，将上部承载区域划分为两个矩形单元，有效降低了台面在中部集中载荷下的挠度变形，

　　避免长期重载出现台面塌陷的问题。下部靠近支撑腿底端的位置设置了一圈横向连接杆件，一方面通过杆件的连接约束四根支撑腿的侧向位移，提升整体框架的抗扭刚度，避免框架受水平推力时出现腿部位移散架的问题，另一方面后侧的横向杆件可作为脚踏支撑的安装基础，适配操作人员坐姿作业时的脚部放置需求，也可用于挂载小型工具盒、接线排等附属配件。框架的节点连接采用角件加固焊接的方式，在横竖管材交接的内角位置加装三角形角撑，分散节点处的应力集中，避免长期受载出现焊缝开裂的问题，所有外露的管材端面都做了封板处理，防止管材内部进入杂物、积尘积水造成内部锈蚀，延长框架的整体使用寿命。从安装边界来看，整体框架的长宽尺寸适配常规工业台面的安装规格，

　　上部框架的顶面预留了台面连接的螺纹孔位，可直接通过螺栓固定密度板、防静电板、不锈钢板等不同材质的作业台面，不需要现场二次打孔加工，降低现场安装的工作量。支撑腿的截面尺寸经过载荷校核，可满足均布载荷下每平米五百公斤以上的承载需求，适配大多数轻型装配、检测、包装作业的承重要求，框架的整体高度符合人体工程学设计，站立作业时台面高度适配多数操作人员的肘部高度，减少长期作业的腰部疲劳。设计过程中充分考虑了加工工艺性，所有管材均采用标准规格的成品型材，不需要定制特殊截面的材料，下料时仅需要定长切割即可，焊接节点均为直角交接，不需要复杂的坡口加工，普通的二氧化碳气体保护焊即可完成焊接作业，加工门槛低，适合批量生产制作。

　　框架的表面可根据使用场景做不同的表面处理，常规车间使用可做喷塑处理提升防锈能力，洁净车间使用可做不锈钢抛光或者烤漆处理，满足不同工况的外观与耐腐蚀要求。框架的侧向没有多余的突出构件，多个同规格框架可并排拼接使用，组成更长的流水线作业台，拼接时仅需要通过侧边的连接板将相邻框架的竖腿连接固定即可，拓展灵活性较强。在实际使用中，这类框架除了作为工作台支撑外，还可作为小型设备的机架使用，在框架上部安装输送线体、检测仪器、操作面板等部件，下部空间可安装电气控制箱、气源处理元件等配套部件，充分利用框架的立体空间，减少设备整体的占地面积。
