工业桁架式费米支撑框架结构设计

　　该结构属于空间桁架类承重支撑构件，在工业场景中多用于大跨度无遮挡作业区域的顶部承载，常见于实验室精密检测工位、自动化生产线物料吊装区域、户外临时作业遮护棚的主体承重部分，可在不设置中间立柱的前提下覆盖较大作业面，避免中间支撑结构对作业动线、设备排布造成遮挡干涉。从实际使用需求出发，这类结构需要同时兼顾自重控制与承载冗余，因为大跨度框架如果采用实腹梁结构，自身重量会大幅提升，对下部支撑立柱、基础预埋件的载荷要求也会随之升高，而采用三角桁架的受力形式，能将杆件受力转化为轴向拉压，充分利用型材的强度特性，在相同承载能力下降低整体耗材用量。设计过程中首先需要明确安装边界的约束条件，包括下部支撑点的分布间距、顶部需要挂载的设备总载荷、

　　作业区域的净空高度要求，同时还要考虑现场安装的运输条件，单段桁架的长度不能超过常规货运车辆的装载限制，因此整体框架采用分段式桁架拼接的形式，主桁架沿跨度方向布置，次桁架在横向连接多组主桁架，形成稳定的空间网格受力体系。每段桁架的上下弦杆采用等截面型材，腹杆按照三角排布形式与弦杆连接，节点位置采用贴合焊接的形式，避免杆件偏心受力，所有斜向腹杆的角度经过受力校核，保证在竖向载荷作用下，杆件不会出现失稳变形的情况。下部支撑立柱与主桁架的连接位置设置加强节点，通过节点板将桁架弦杆、腹杆与立柱端面牢固连接，分散节点处的集中应力，立柱底部设置安装底板，可通过膨胀螺栓或焊接方式与地面基础固定，底板上的长圆孔设计可抵消部分安装定位误差，

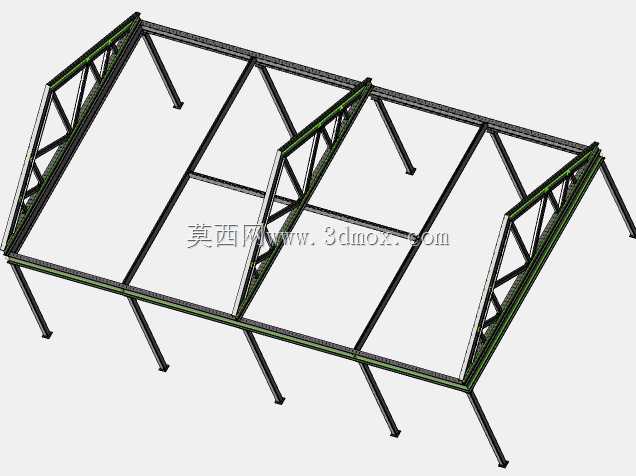

　　降低现场施工的精度要求。从外形尺寸来看，整体框架的跨度可根据实际作业区域调整，本次设计的框架横向分为三个等距的开间，纵向设置三组主桁架，主桁架的高度根据跨度比例设置，保证桁架高跨比在合理区间，避免整体挠度过大。在功能特性方面，该框架除了承担顶部挂载的载荷之外，还可在侧面加装防护网、遮光板等附属构件，适配不同场景的使用需求，桁架杆件之间的空隙可方便布设线缆、气路管道，无需额外设置走线支架，充分利用结构自身的空间。设计时还考虑了后期维护的便利性，所有杆件的连接节点都预留了检修操作空间，表面可根据使用环境做镀锌或喷塑处理，提升户外使用场景下的抗腐蚀能力，延长结构的整体使用寿命。在受力校核环节，需要分别计算静载下的杆件应力、整体挠度，

　　以及动载挂载时的冲击系数，保证在额定载荷下结构的变形量在允许范围内，不会影响挂载设备的正常运行，比如在挂载检测传感器、轻型吊装设备时，框架的晃动量要控制在设备运行允许的精度范围内，避免因结构刚度不足影响设备使用。这类桁架结构相比传统的混凝土支撑结构，安装速度更快，可拆解运输后在现场快速组装，不需要大型浇筑施工，适合需要快速搭建、后期可能需要调整工位布局的作业场景，拆解后的杆件可重复利用，降低场地改造的成本投入。
