双轮V带传动机构三维结构设计

　　这套带传动结构是工业传动场景里应用极广的动力传递组件，日常在轻工输送线、小型农机辅传、机床进给辅组、小型风机动力端都能见到同类结构的身影，核心作用是在两个轴距偏大的轴系之间完成旋转动力的传递，相比齿轮传动不需要严格控制轴间距公差，安装调试的容错空间更大，运转过程中自带缓冲吸振的特性，能有效降低动力端冲击对负载端的影响，遇到过载工况时皮带会在轮槽内产生打滑，可避免后端负载卡死造成的电机烧损、零件崩裂问题。

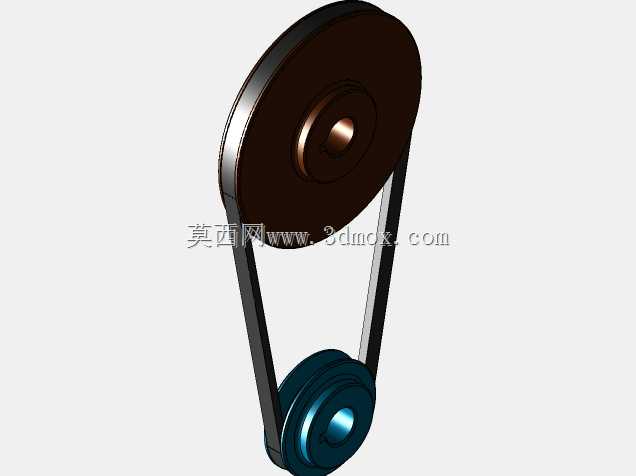

　　建模过程中优先确定了两轮的基准安装平面，保证两个带轮的轮槽中心面完全共面，避免后期运转时出现皮带偏磨、掉带的问题。大带轮采用单槽V型轮槽设计，轮缘做了圆弧倒角处理，减少皮带侧边的磨损速率，轮毂位置设计了标准轴孔与键槽结构，可直接与动力输出轴配合传递扭矩，轮辐采用实心盘式结构，兼顾运转时的动平衡稳定性与结构强度，适合中低转速的动力输出场景。小带轮同样匹配对应规格的V带轮槽，直径按照传动比要求做了匹配，轮毂结构适配负载端的输入轴安装尺寸，两轮的中心距按照皮带标准长度的选型范围做了限定，预留了后期张紧调节的余量空间，不需要额外增加张紧轮结构就能满足安装后的皮带张紧度要求。

　　从安装边界来看，整套结构的外轮廓最大尺寸由大带轮的外径决定，安装时需要预留皮带拆装的操作空间，在两轮中心连线的垂直方向预留不小于皮带宽度1.5倍的操作间隙，方便后期更换皮带时不用拆卸两端的安装座。轴系安装时要保证两个带轮的轴线平行度公差控制在允许范围内，轮槽的对称平面重合度偏差不能超过标准要求，否则会大幅缩短皮带的使用寿命，运转时还会产生异常的振动与噪音。

　　结构设计上没有做多余的冗余特征，所有轮槽的角度、深度都匹配对应型号V带的标准尺寸，皮带的包角满足传动要求，不会出现传动打滑、动力传递效率不足的问题。大带轮的表面做了发黑质感的处理示意，小带轮做了金属光泽的表面区分，方便建模时区分主动轮与从动轮的装配关系，装配过程中按照先固定两轮安装座、再套装皮带、最后调整中心距张紧的顺序完成装配，符合实际现场的安装流程。这类带传动结构的传动效率通常能满足常规中小功率的传递需求，运转噪音低、维护成本低，不需要频繁做润滑保养，只需要定期检查皮带的张紧度与磨损情况即可，在各类民用、工业小型设备的动力传递场景中都有极高的应用占比，建模时还原了实际零件的所有装配特征，可直接用于传动方案的布局验证、装配干涉检查，也能作为教学演示的模型素材，帮助初学者理解带传动的结构组成与装配关系。
