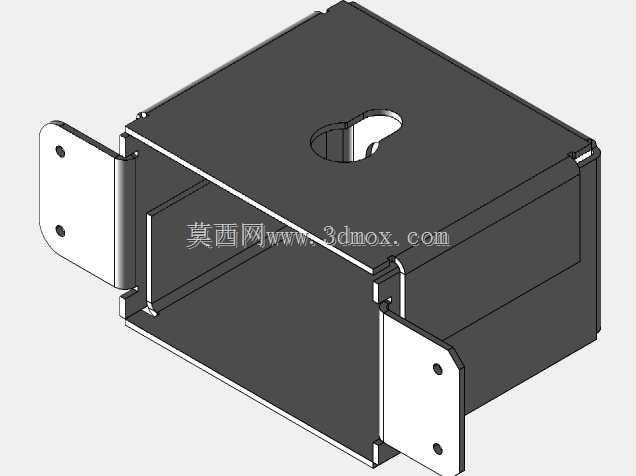

博伊特传感器安装防护钣金壳体结构

　　在工业现场传感检测单元的部署场景中，这类带双侧安装耳的盒式防护结构是传感元件可靠运行的核心承载部件，多数应用在工控机柜内部、生产线检测工位、动力设备旁侧的传感安装点位，用来包裹内置的传感检测核心模块，隔绝现场的粉尘、切削液飞溅、意外磕碰等外界干扰，避免精密传感元件直接暴露在复杂工况环境下出现性能衰减或物理损坏。从结构设计逻辑来看，整体采用弯折钣金拼合的盒型主体，主体腔体为规整的矩形空间，预留的内部净空可以完整容纳博伊特系列传感模块的核心电路板与感应端头，顶面开设的异形开孔正好对应传感元件的感应端伸出位置，开孔边缘做了小尺寸的翻边处理，既可以提升开孔处的结构刚度，避免钣金裁切后的锐边划伤传感元件的出线或外壳，

　　也能在感应端装配后形成一定的限位，防止模块在腔体内出现窜动。两侧延伸出的L型安装支架是整个结构的安装受力核心，支架上预先加工了两个圆形安装孔，孔位间距按照工业常规安装基准做了适配，既可以通过螺栓直接固定在设备的安装立板、型材机架上，也能搭配减震垫使用，降低设备运行振动传递到内部传感模块的振动幅值，减少传感检测数据的波动偏差。设计过程中优先考虑了装配的便捷性，盒体的拼接边采用了卡扣式的弯折咬合结构，不需要额外的焊接工序，钣金下料弯折后即可直接拼合成型，后期维护时只需要撬开咬合边就能打开腔体更换内部传感元件，不需要破坏整体安装结构，大幅降低现场运维的拆装难度。安装边界方面，双侧安装耳的外伸尺寸经过核算，

　　安装后盒体主体与安装基面之间会留出均匀的间隙，既可以避免盒体背面直接贴附在设备基面造成的积水、积灰留存问题，也能给传感模块的尾部接线留出足够的走线空间，防止线缆被盒体与基面挤压出现绝缘层破损。结构的壁厚选择适配常规工业钣金的选型范围，在保证整体抗形变能力的前提下控制整体重量，即使在长期有小幅振动的设备旁安装，也不会出现安装耳断裂、盒体变形的问题。顶面的异形开孔轮廓完全匹配对应传感端头的外形，装配后感应端与开孔的间隙控制在合理范围，既不会因为间隙过大导致粉尘进入腔体内部，也不会因为间隙过小造成感应端装配卡滞，影响传感检测的精度。这类防护壳体的结构设计没有冗余的造型特征，所有结构特征都服务于功能需求：盒体的直角弯折边做了微小的圆角处理，

　　避免加工和安装过程中锐边划伤操作人员；安装孔的位置做了沉台设计，螺栓装配后螺帽不会突出支架表面，保证安装面的贴合度；腔体内部的边角处预留了点胶槽位，需要更高密封等级的应用场景下，可以在槽内打密封胶提升整体防护等级，适配多水雾、多粉尘的恶劣工况。在生产线的物料检测、设备运行状态监测、流体管路参数采集等场景中，这类壳体可以给内置传感模块提供稳定的安装基准与防护屏障，保证传感单元长期稳定输出准确的检测数据，减少因为传感元件损坏造成的设备停机排查时间。
