压力控制用弹簧柱塞式调压组件结构

　　在工业流体压力控制、小型气动回路调压、精密检测设备的压力触发场景中，这类弹簧柱塞式调压结构是压力传感与调节单元里的核心执行部件，很多一线做设备改造、非标自动化设计的工程师在搭建小量程压力反馈回路时，都会优先参考这类成熟的弹性承压结构做适配设计。从实际工况适配来看，这类组件常被用在低压气动系统的压力阈值触发、小型液压支路的稳压缓冲、检测工装的压力反馈触点位置，比如在电子产品组装的压合工装里，它可以作为压力过载的触发缓冲件，当压头下行压力超过弹簧预紧力设定值时，柱塞产生轴向位移触发传感信号，避免压合力过大损伤工件；在小型气源处理单元里，这类结构也可作为溢流调压的核心动件，配合密封件实现超压泄放的压力控制。

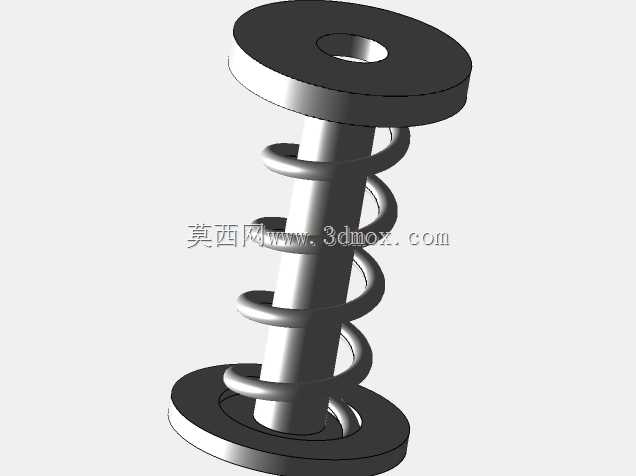

　　从结构设计逻辑来看，整个组件采用同轴式布局，上下两端的圆盘形端盖作为承压与安装基准，中间的圆柱柱塞作为运动导向件，套在柱塞外侧的圆柱螺旋压缩弹簧作为弹力提供元件，这种布局的优势在于运动路径完全沿轴向，不会出现径向偏摆卡滞的问题，对安装空间的同轴度公差容忍度更高，适合批量装配的工装场景。设计时首先要确认的是安装边界尺寸：上端盖的中心通孔是用于安装固定或者穿接触发杆的结构，通孔直径要匹配配套的紧固件或者触发销尺寸，上下端盖的外径要适配安装位的沉孔尺寸，保证组件装入安装腔后不会出现径向窜动；柱塞的长度要匹配工作行程需求，通常这类小尺寸调压组件的有效工作行程在3-8mm区间，弹簧的预压缩量要根据目标触发压力做匹配，弹簧的线径、中径、有效圈数直接决定了压力-位移的线性度，做结构设计时要优先保证弹簧在全行程范围内不会出现并圈，避免弹力突变导致压力控制失准。

　　从功能特性上看，这种纯机械弹性结构的调压组件没有复杂的电子元件，环境适应性极强，在粉尘、轻度油污、高低温工况下都能稳定工作，不会像电子压力传感器那样出现信号漂移的问题，适合作为设备的最后一道压力保护触发机构。设计时要注意导向配合的公差选择，柱塞和端盖中心孔的配合建议选H8/f7的间隙配合，既保证运动顺畅，又不会因为间隙过大导致柱塞倾斜，弹簧的两端要做并圈磨平处理，保证弹簧和上下端盖的接触面完全贴合，避免弹簧受力偏斜导致弹力输出不均；上下端盖的边缘要做小倒角处理，既方便装入安装腔，也能去除加工毛刺避免划伤安装位的密封件。

　　在实际选型适配时，还要考虑组件的承压方向，这类结构默认是承受轴向的正向压力，如果要用于侧向承压场景需要额外加导向套，避免柱塞受径向力出现弯曲变形；弹簧的材质要根据工况环境选择，普通工况用碳素弹簧钢即可，有腐蚀环境的场景要换用不锈钢弹簧，长期高频往复运动的场景要对柱塞表面做硬化处理，提升耐磨性能。很多新手工程师在做这类结构建模时容易忽略弹簧的并圈长度和柱塞的限位结构，实际装配后会出现弹簧压并时柱塞还没到限位位置，或者柱塞行程超限导致弹簧脱出的问题，建模时就要提前做好干涉检查，确认全行程范围内所有零件的运动边界都在安全区间，上下端盖和柱塞的配合位置要预留润滑脂的存储空间，长期往复运动时可以减少磨损，提升组件的使用寿命。
