手动压紧式双工位装配定位夹具结构

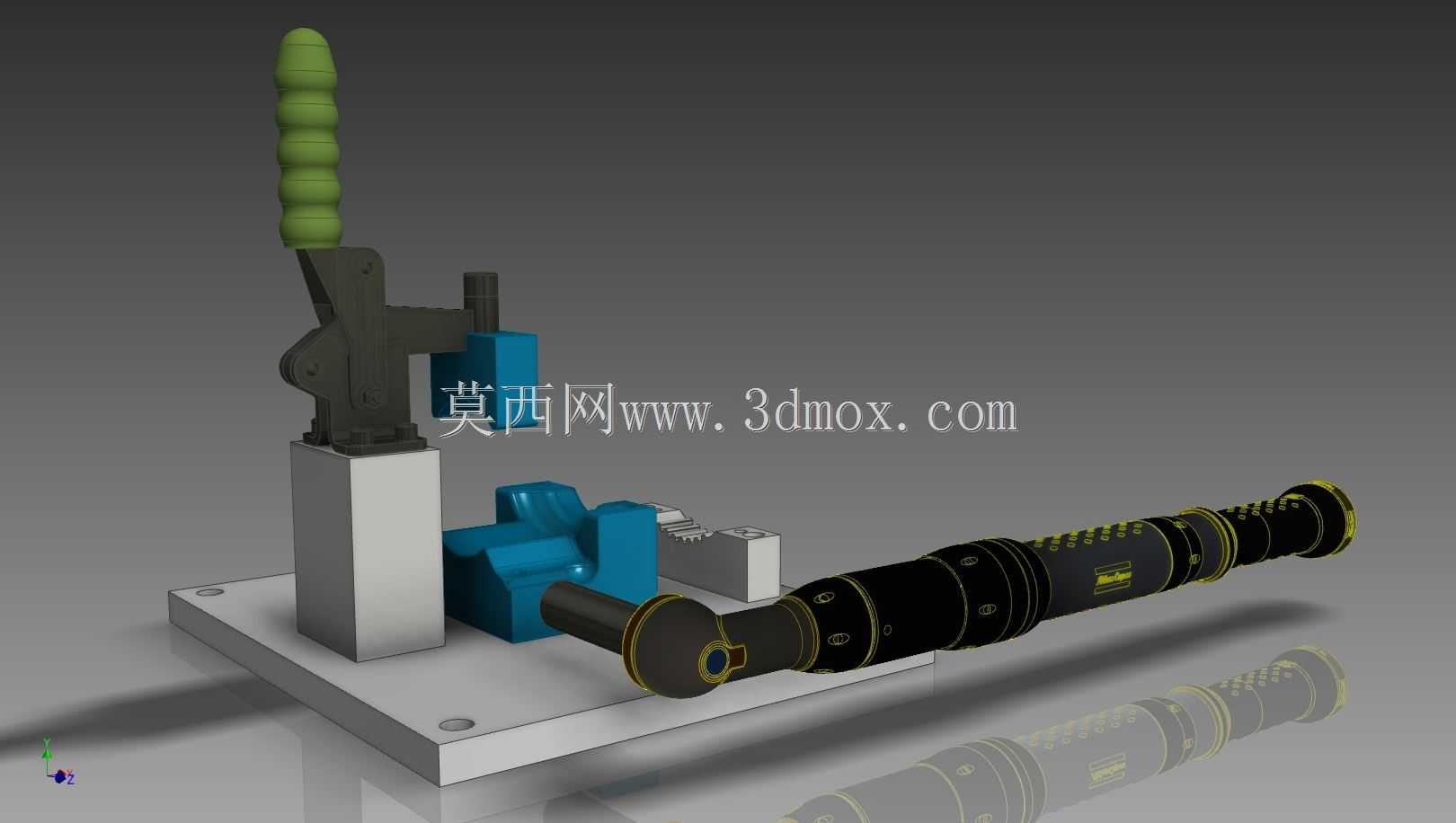

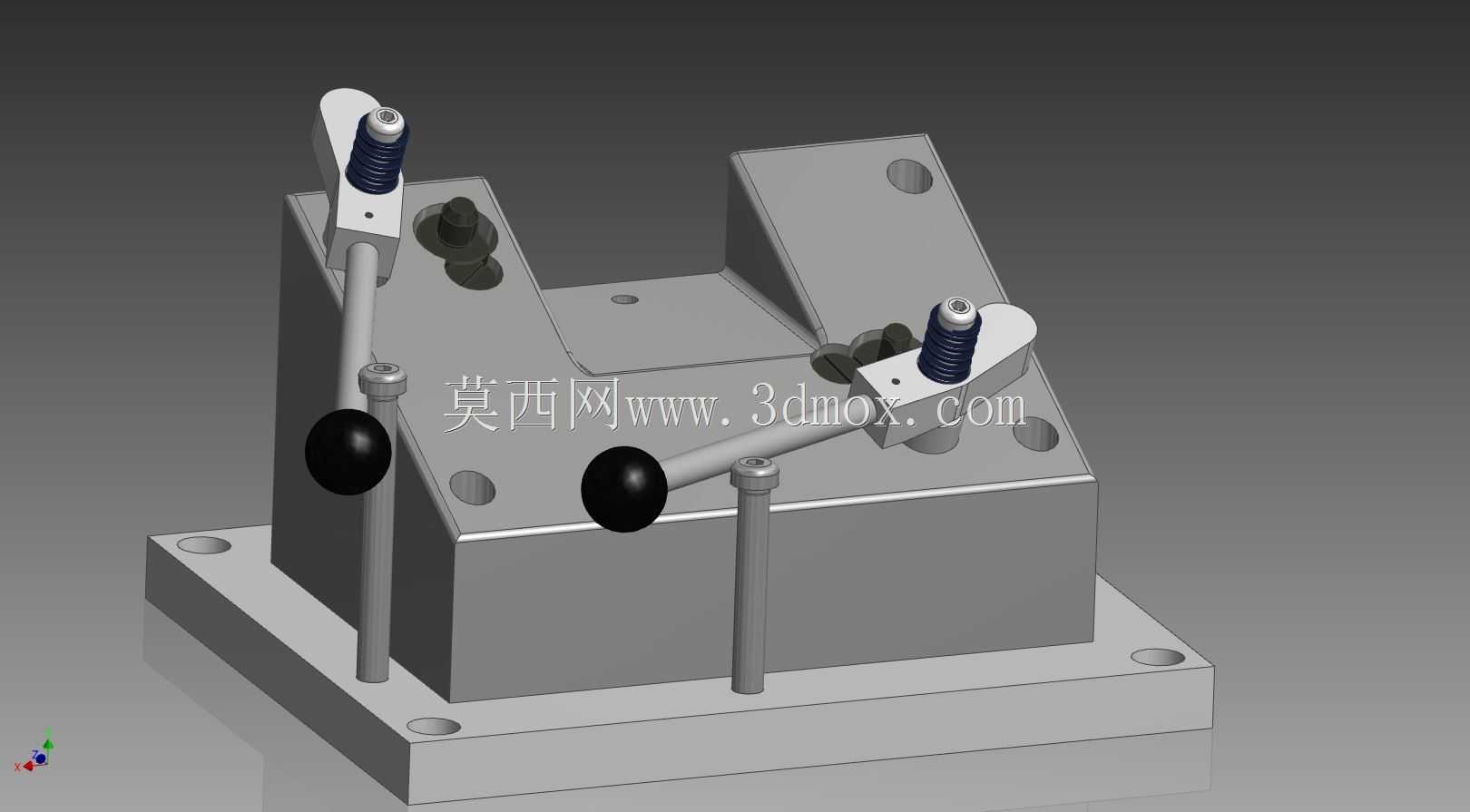

　　在中小批量零部件装配、传感器组件预装、小型机加工件工序间定位的生产场景里，这类手动双工位装配夹具的使用频率极高，它不需要外接气源、电源动力，完全依靠机械结构实现快速压紧与松脱，非常适合流水线旁的手工装配工位、维修车间的零件预装工位，以及多品种小批量生产的柔性装夹需求，能有效降低操作人员的装夹劳动强度，同时保证每次装夹的定位一致性，避免人工手扶装配带来的对位偏差、装配受力不均等问题。从结构布局来看，整套夹具采用一体式铸造或铣削加工的基座作为承载主体，基座底部设置四个带安装孔的凸台，可直接通过内六角螺栓固定在标准铝型材工作台或者木质装配工位台上，安装孔的孔距适配常规工位的T型槽间距，不需要额外加工过渡连接板，

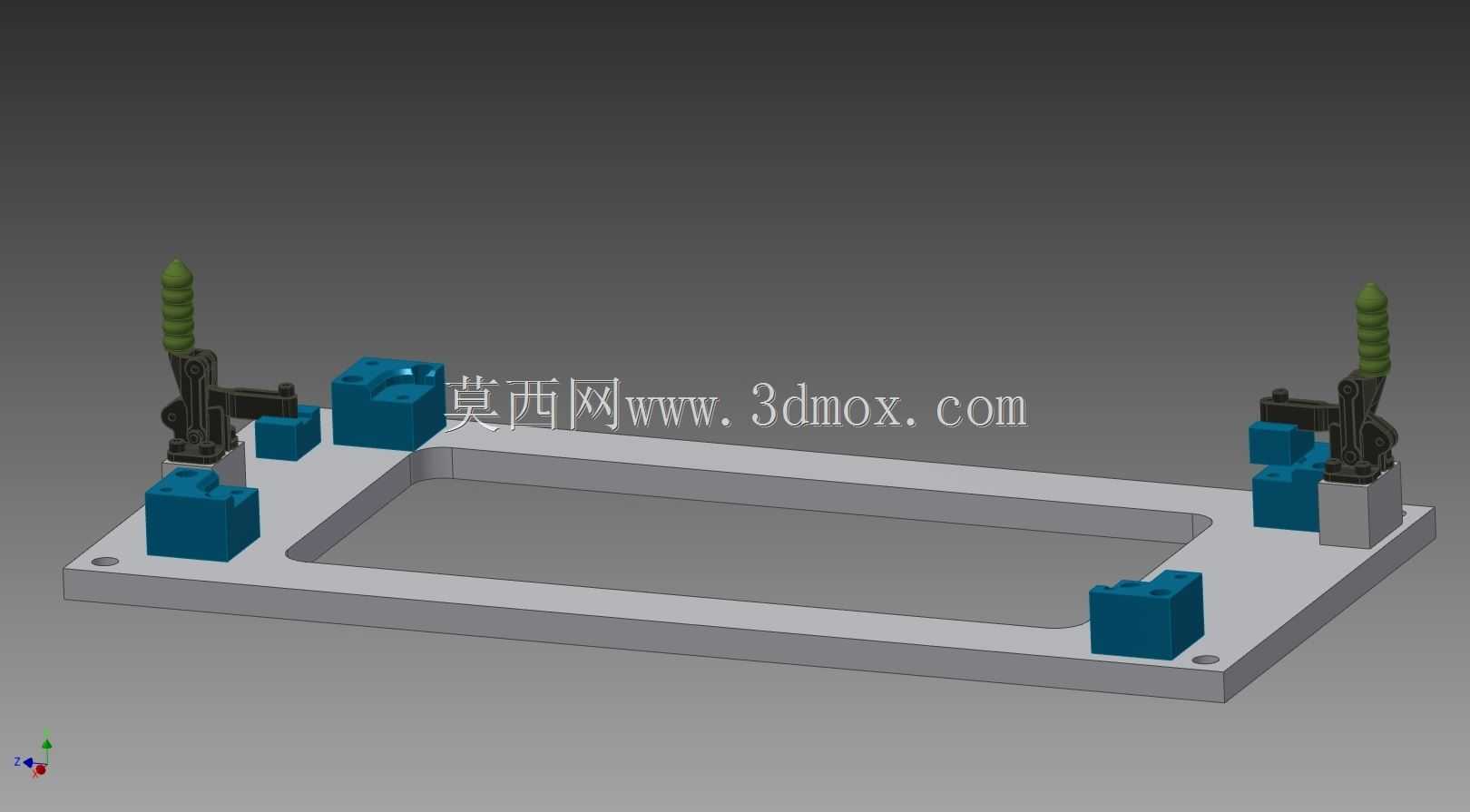

　　基座的整体高度控制在操作人员坐姿操作的舒适区间，压紧手柄的操作高度刚好落在人手自然抬起的作业范围内，长时间操作不会产生明显的肢体疲劳。两个独立的压紧单元对称分布在基座的V型定位槽两侧，每个压紧单元都采用了肘节式快速夹钳的结构原理，搭配带弹簧缓冲的压头，压头端部采用聚氨酯包覆设计，既可以保证足够的压紧力，又不会刮伤被装夹零件的表面，对于表面处理要求较高的传感器外壳、精密机加工件格外友好；压头的下压行程预留了足够的调整空间，通过顶部的调节螺母可以适配不同高度尺寸的工件，不需要更换压头就能覆盖一定尺寸范围内的零件装夹需求。定位区域采用90度V型定位面搭配侧面定位挡块的设计，对于轴类、方块类、

　　带安装法兰的小型零件都能实现可靠的径向与轴向定位，V型面的加工精度直接决定了装夹后的重复定位精度，设计时要求V型面的表面粗糙度达到Ra1.6以下，平面度公差控制在0.02mm以内，保证工件装夹后不会出现歪斜、窜动的情况。两个操作手柄分别设置在夹具的前侧方，手柄端部套有防滑黑色胶套，操作人员只需要扳动手柄就能完成压紧与松脱动作，单步操作时间不超过两秒，相比传统的螺栓压板装夹方式，装夹效率能提升60%以上。在设计这类夹具的时候，首先要明确被装夹工件的外形尺寸公差范围，确定V型定位面的开口尺寸、压头的初始高度与行程范围，其次要核算肘节夹钳的压紧力，保证装配过程中工件不会因为敲击、拧紧紧固件的受力而发生位移，同时压紧力也不能过大，

　　避免薄壁类工件被压变形；基座的壁厚要做合理的加强设计，在压紧单元的安装位置下方设置加强筋，避免长期受力后基座出现变形，影响装夹精度。整套夹具的所有运动部件都预留了润滑脂加注空间，销轴位置采用耐磨衬套，长期使用后也不会出现明显的磨损间隙，维护成本极低，不需要复杂的日常保养，只需要定期清理定位面上的切屑、装配残留的胶渍即可。在实际生产应用中，这类夹具除了用于装配工序，也可以用于小型零件的去毛刺、打标、简单检测工序的定位，双工位的设计可以让操作人员在一个工位压紧装配的同时，在另一个工位完成上下料操作，进一步压缩辅助作业时间，提升单人作业的产出效率。夹具的所有棱角位置都做了倒角处理，没有尖锐的毛刺边，避免操作过程中划伤操作人员的手部，符合车间安全生产的设计要求。
