离心式流体涡轮叶轮结构设计

　　该涡轮叶轮为离心式流体做功核心部件，主要应用于小功率流体输送、涡轮增压、小型透平设备以及精密流体传感配套的动力转换场景，在微型燃气轮机、车用涡轮增压器压气机端、工业离心风机、水处理高压泵以及部分流体流量传感器的动力采样单元中均有同结构部件的应用。从实际设备运行逻辑来看，该部件的核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，实现流体的加压输送或者能量转换，当流体沿轴向进入叶轮中心区域后，会在叶片的导流作用下沿径向向外甩出，在这个过程中叶片持续对流体做功，提升流体的总压，最终在叶轮外缘处获得较高的流速与压力，为后续的扩压、输送环节提供基础。

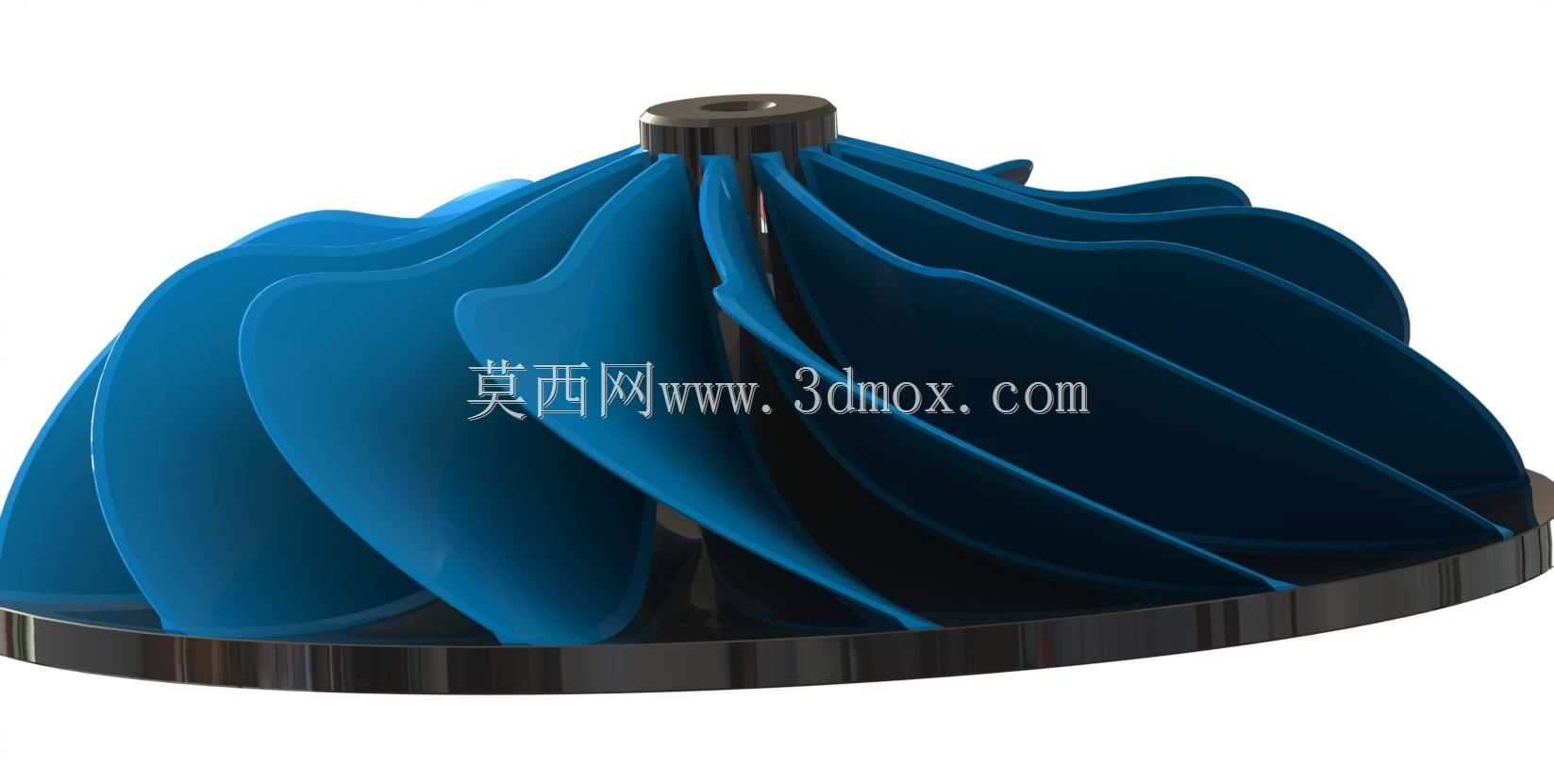

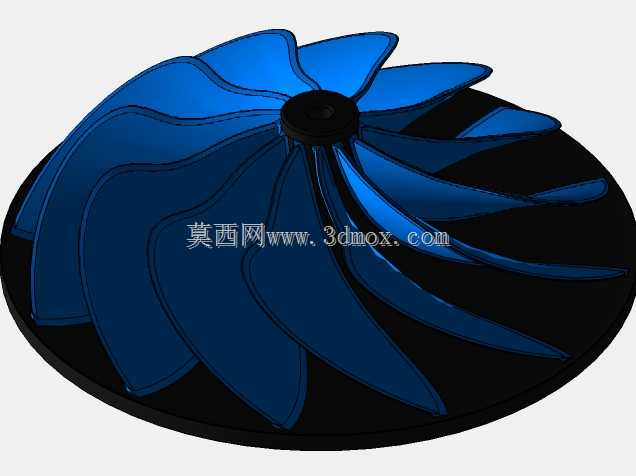

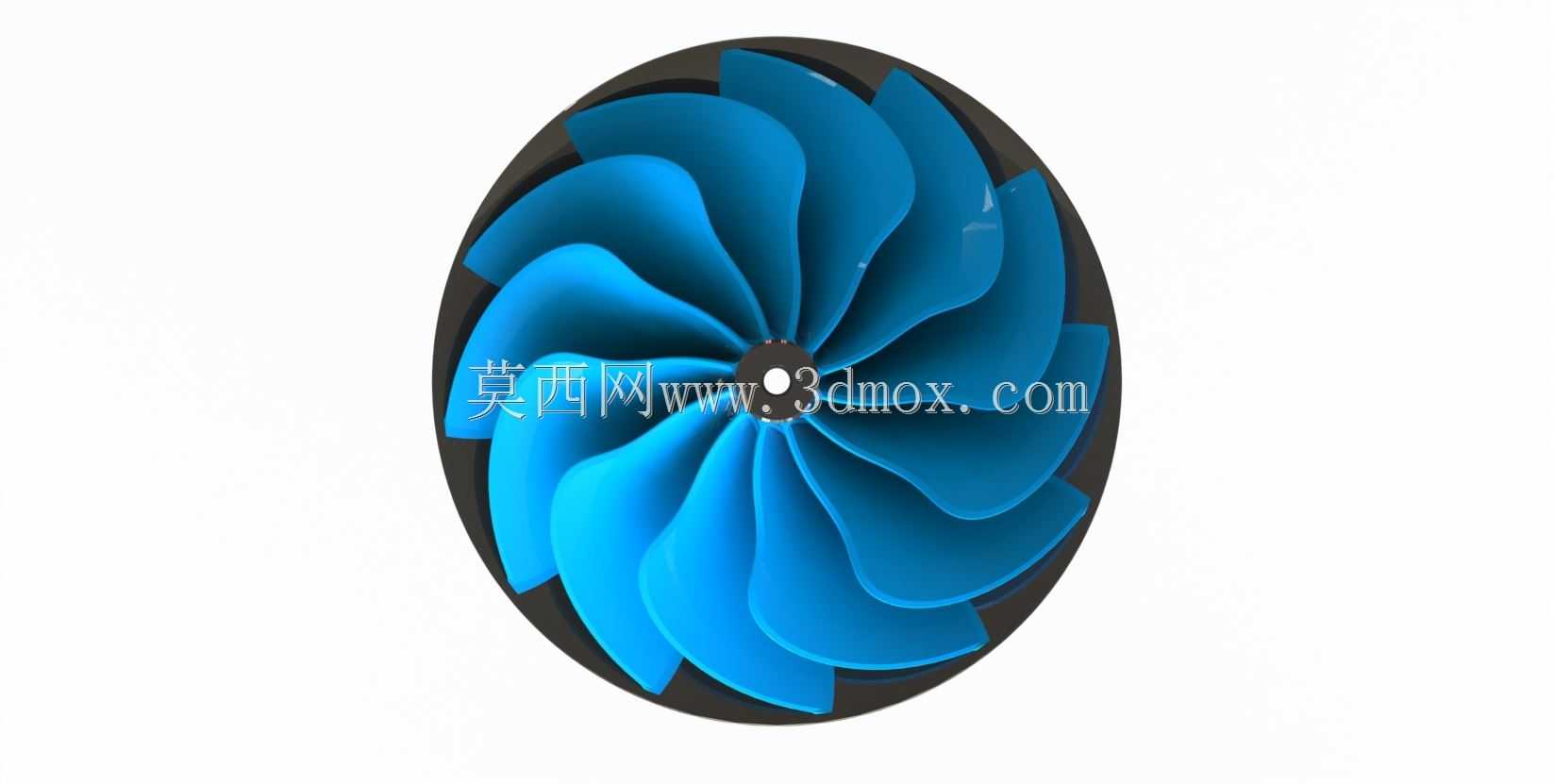

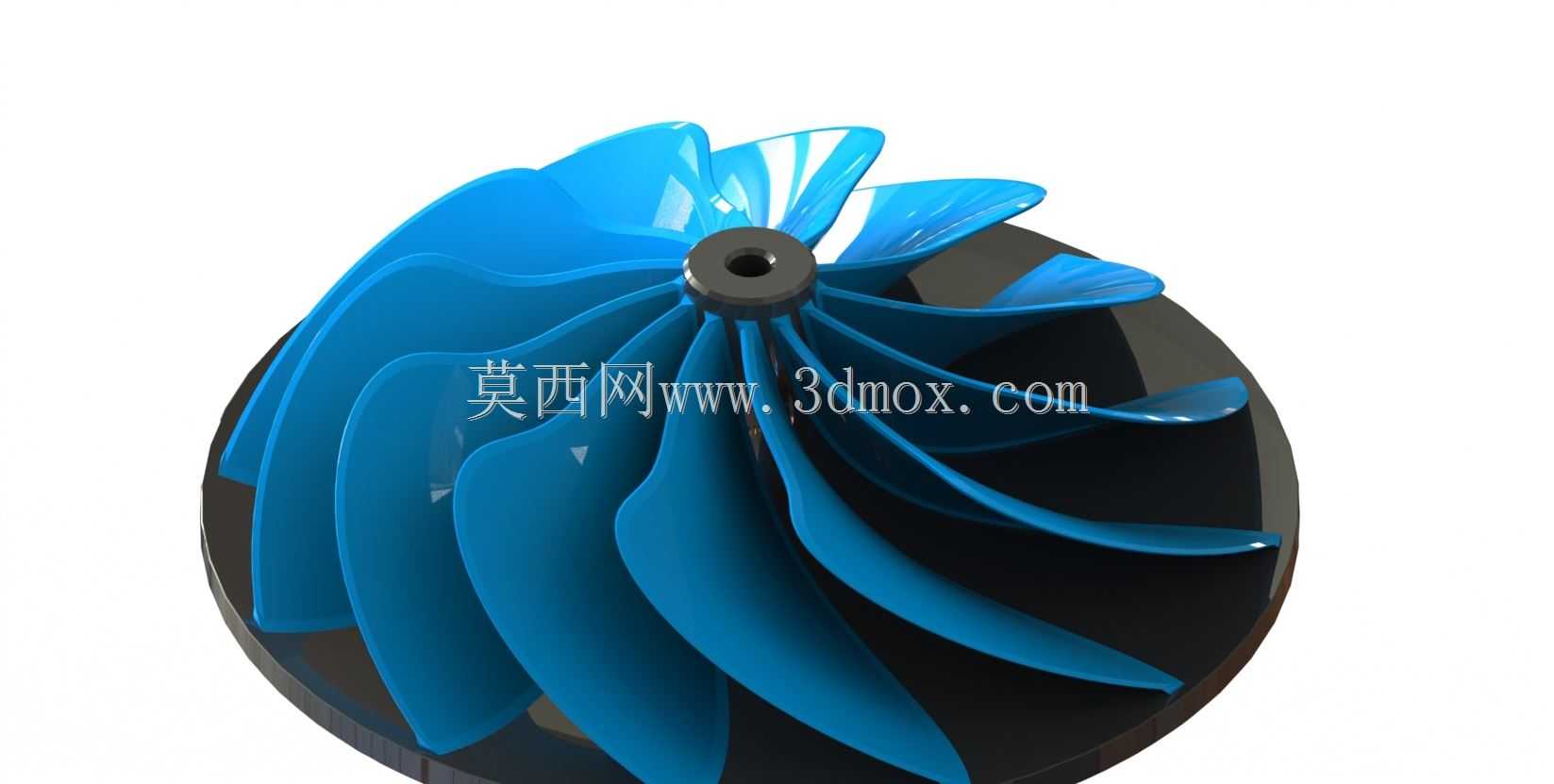

　　从结构设计思路来看，该叶轮采用后弯式三元扭曲叶片设计，叶片型线沿轴向到径向平滑过渡，能够有效降低流体在叶片通道内的流动分离损失，相比直叶片结构，三元扭曲叶片可以更好适配流体在叶轮内部的实际流动轨迹，减少入口冲击损失与出口涡流损失，提升整级的做功效率。叶轮整体为半开式结构，轮盖侧无额外封盖，这种设计一方面降低了叶轮的整体转动惯量，提升了部件的动态响应速度，适合需要快速调速的工况场景，另一方面也减少了轮盖与壳体之间的间隙泄漏损失，同时半开式结构对含少量杂质的流体工况有更好的适应性，不容易出现流道堵塞的问题。叶轮中心设置带定位台阶的安装轴孔，轴孔周边设计有加厚的轮毂结构，用于传递轴系扭矩，同时提升轮毂区域的结构强度，避免高速旋转下轮毂处出现应力集中导致的结构失效，轮毂顶部的凸台结构可用于安装锁紧螺母或者定位挡圈，实现叶轮在转轴上的轴向固定，保证高速旋转下的轴向定位可靠性。

　　从安装边界与尺寸适配角度来看，该叶轮的轴向安装尺寸需匹配对应转轴的轴伸长度，轴孔直径与转轴采用过渡配合，保证扭矩传递的同时避免装配过盈量过大导致的轮毂变形；叶轮外缘与壳体之间的径向间隙需控制在合理范围内，间隙过大会导致流体回流损失增加，降低整机效率，间隙过小则容易在高速旋转下出现叶轮与壳体的刮碰，引发运行故障。叶片的出口安装角经过匹配设计，适配对应工况下的流量与压升需求，叶片数量经过流场仿真优化，在保证流道足够通流面积的同时，减少叶片尾迹带来的流动损失，叶轮的整体质心经过动平衡校正设计，可适配每分钟数万转的高转速运行工况，避免高速旋转下出现过大的振动，影响轴承寿命与整机运行稳定性。

　　在实际选型适配过程中，该结构叶轮可根据不同的流体介质特性调整叶片表面的粗糙度要求，针对洁净空气介质可适当降低表面粗糙度要求以控制加工成本，针对高压液体或者含微小颗粒的介质则需要提升叶片表面的耐磨性能与表面光洁度，减少介质对叶片的冲蚀磨损。叶轮的轮盘背面设计有平整的安装贴合面，可与转轴轴肩紧密贴合，保证装配后的端面跳动量在允许范围内，避免运行过程中出现轴向窜动。该结构的涡轮叶轮在设计过程中充分考虑了加工工艺性，叶片与轮盘、轮毂采用一体化结构设计，可通过精密铸造、五轴铣削或者3D打印工艺实现加工，不同加工工艺可适配不同的批量生产需求与精度要求，五轴铣削加工的叶轮可获得更高的型面精度与表面质量，适合高精度要求的透平设备使用，精密铸造工艺则适合大批量生产，降低部件的制造成本。
