传感器配套对开式夹紧铝项圈结构

　　在工业传感检测场景里，这类对开式铝质夹紧圈的应用覆盖范围极广，从流水线工件到位检测的光电传感器安装，到气动回路压力传感器的管路固定，再到设备振动监测的加速度传感器夹持，都能见到这类结构的身影。很多一线做设备改造的工程师都有体会，现场安装传感器时最头疼的就是固定件适配性差，要么需要在安装面额外打孔攻丝破坏原有设备结构，要么固定件夹持范围窄，遇到不同直径的安装杆、检测轴就要重新加工配件，耽误现场调试进度。

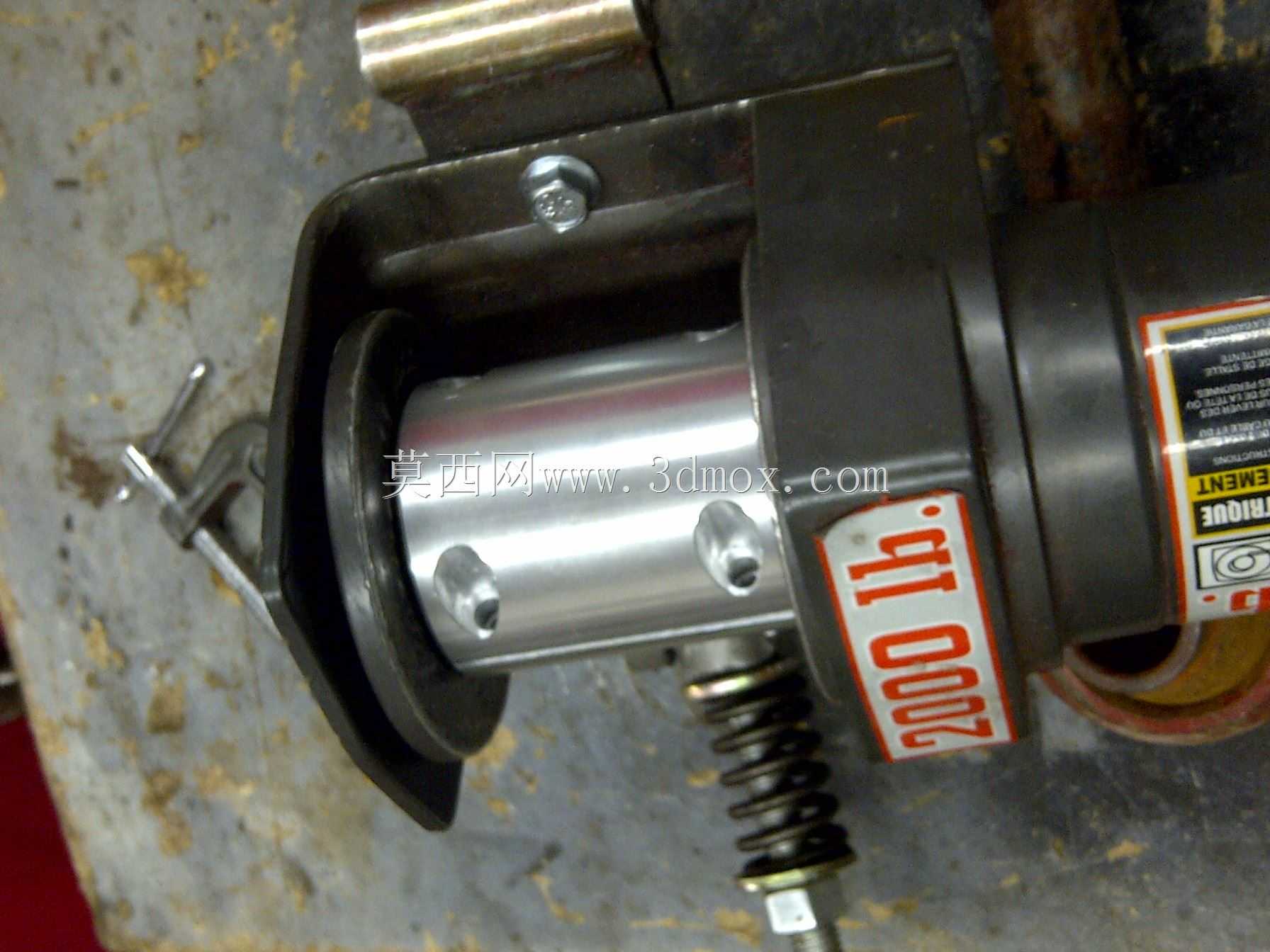

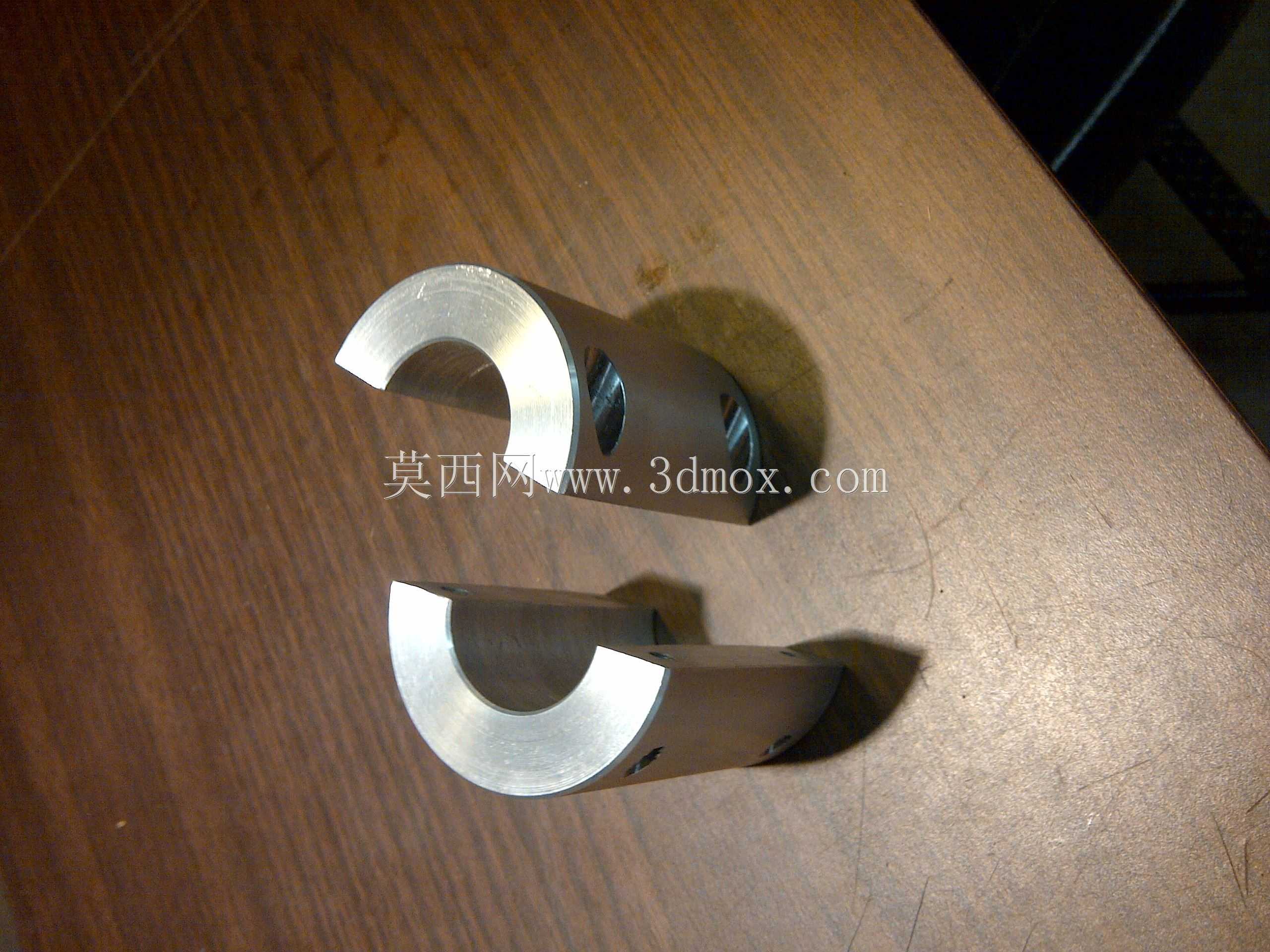

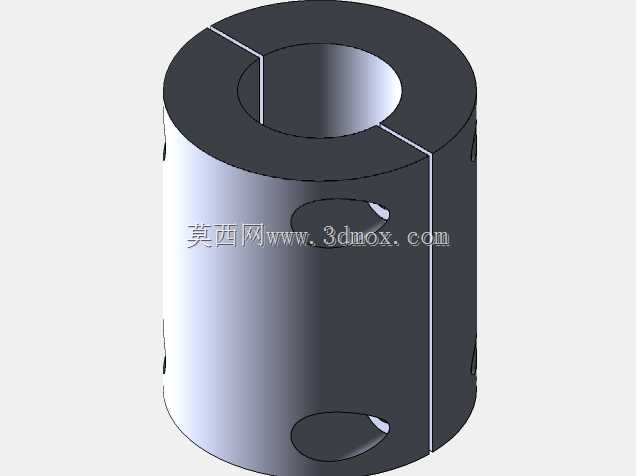

　　这个铝项圈采用对开剖分结构，两个半环通过侧边的内六角螺钉实现锁紧，不需要从安装轴的端部穿套，直接在轴段的任意位置扣合拧紧就能完成固定，对于已经装配完成的设备轴系、管路加装传感器来说，这种结构能省去大量拆装工作量。材质选用铝合金而非钢材，一方面是控制整体重量，在高速运动的检测轴上使用时，不会因为夹持件自重过大增加轴系的动平衡负载，避免高速运转时产生额外振动影响传感器检测精度；另一方面铝合金的切削加工性能好，加工时容易保证半环结合面的平面度，锁紧后两个半环的贴合面没有缝隙，夹持力分布更均匀，不会出现局部应力集中夹伤安装轴表面的情况，对于表面精度要求高的镀铬导杆、不锈钢检测轴来说十分友好。

　　从结构设计细节来看，半环的内孔做了轻微的倒角处理，扣合安装时不会因为边缘毛刺刮伤安装轴的表面镀层，也能引导两个半环快速对齐，降低现场安装的对位难度。半环上预留的两个径向通孔，是用来穿装传感器固定螺钉或者定位销的，孔位和半环内孔的垂直度做了严格控制，保证安装后的传感器检测面和安装轴的轴线保持垂直或者平行，避免因为安装角度偏差导致传感器检测距离不足、检测信号偏移的问题。侧边的螺钉安装孔做了沉头设计，内六角螺钉拧紧后头部完全沉入沉孔内，不会突出半环外圆，在狭小安装空间里使用时，不会和周边的设备结构、走线槽产生干涉。

　　实际选型使用时，要注意这个铝项圈的安装边界尺寸：半环的外圆直径比内孔夹持直径大出足够的壁厚，保证螺钉锁紧时半环有足够的刚性不会发生开裂，锁紧螺钉的长度适配半环的总厚度，拧紧时不会因为螺钉过长顶到安装轴表面，也不会因为螺钉过短导致螺纹啮合长度不足，受振动后出现松脱。在有持续振动的设备上使用时，可以在半环内孔表面增加一层薄的丁腈橡胶垫，既可以增加夹持摩擦力防止项圈沿轴滑动，也能隔绝设备本体的振动传导到传感器上，降低振动对传感器检测精度的干扰。

　　很多新手工程师在做这类夹紧件设计时，容易忽略半环结合面的间隙补偿问题，这个铝项圈的两个半环结合面在自由状态下预留了微小的间隙，当螺钉拧紧时间隙逐渐消除，能对一定公差范围内的安装轴实现可靠抱紧，不需要严格要求安装轴的直径公差控制在极小范围内，降低了适配轴的加工精度要求，也能补偿长期使用后铝合金轻微磨损带来的夹紧力衰减。另外半环的所有棱边都做了倒钝处理，没有尖锐的毛刺边角，现场安装调试时不会划伤操作人员的手部，也不会刮破传感器的连接线缆外皮，减少现场的安全隐患。

　　在自动化生产线的传感器布置中，这类夹紧铝项圈的使用量很大，比如输送线两侧的光电传感器安装，通过铝项圈把传感器固定在圆形安装立杆上，可以任意调整传感器的高度和检测角度，调整到位后拧紧侧边螺钉就能完成固定，不需要额外的焊接或者粘接固定，后期产线调整检测位置时，只需要松开螺钉就能重新移位，配件可以重复使用，不会产生额外的耗材成本。在旋转轴的转速检测场景中，用这类铝项圈把霍尔传感器固定在轴端的支架上，铝合金材质不会干扰霍尔传感器的磁场检测，相比钢制夹紧件更适合磁电类传感器的安装使用。
