维特斯推进器配套密封座结构设计

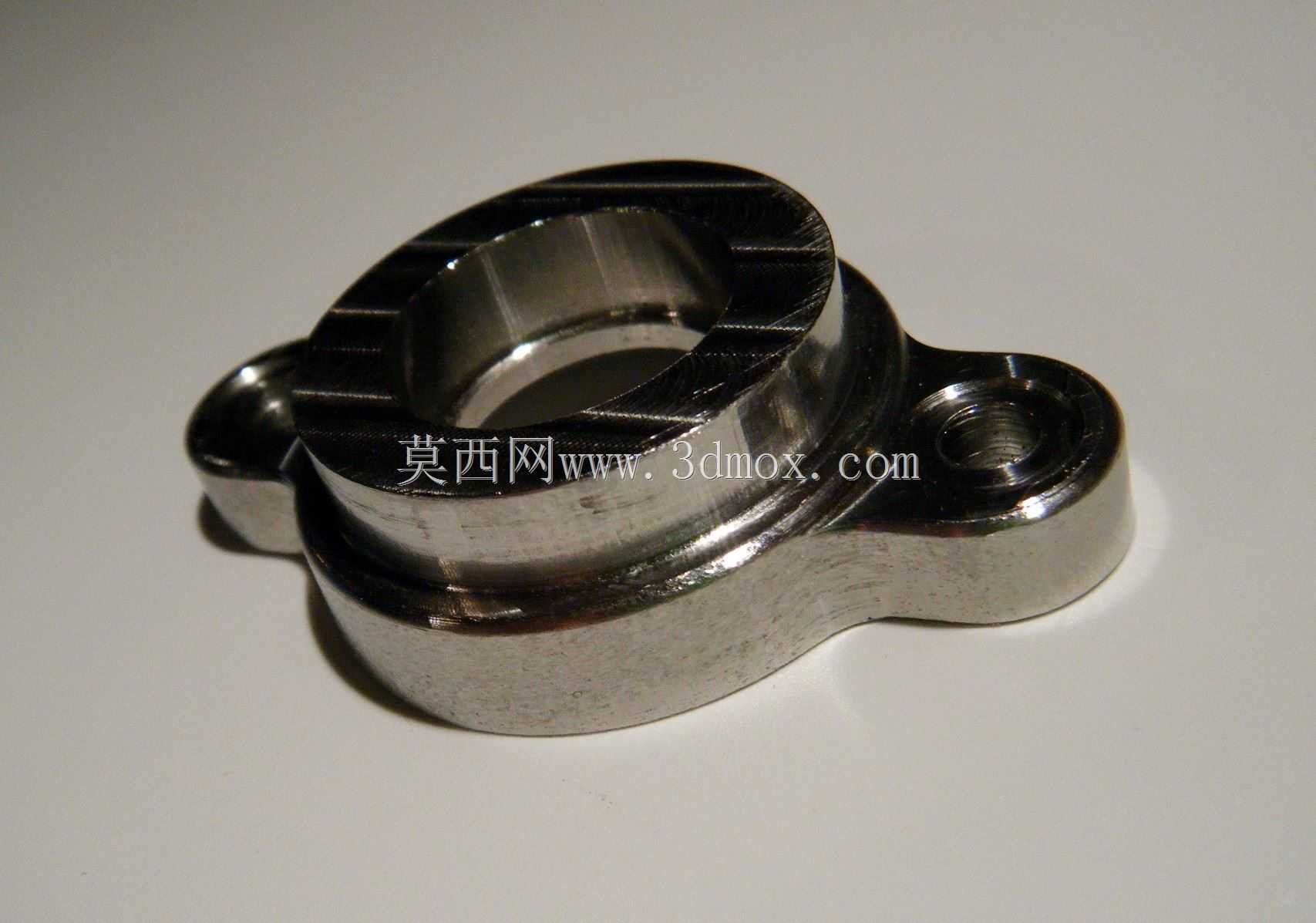

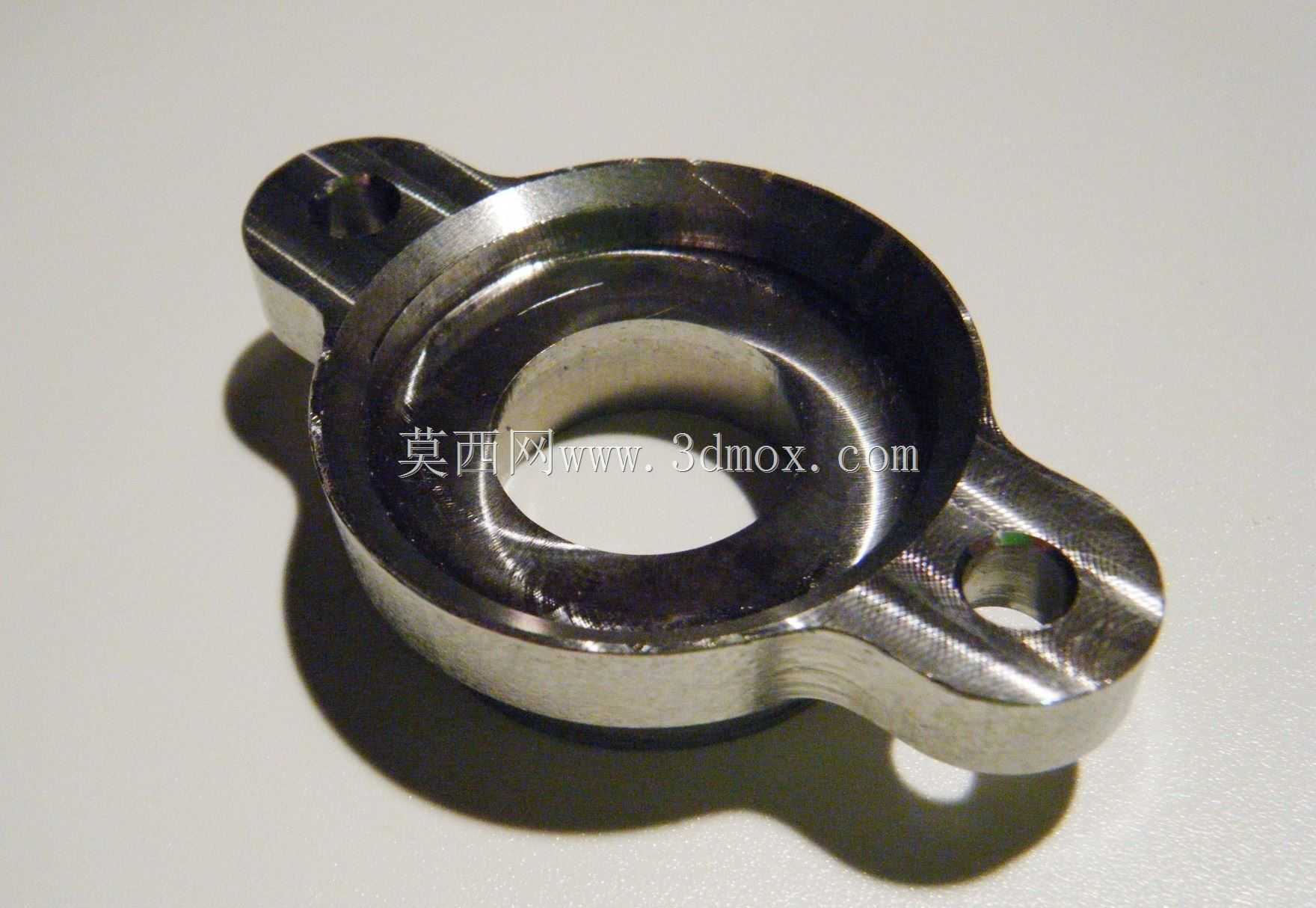

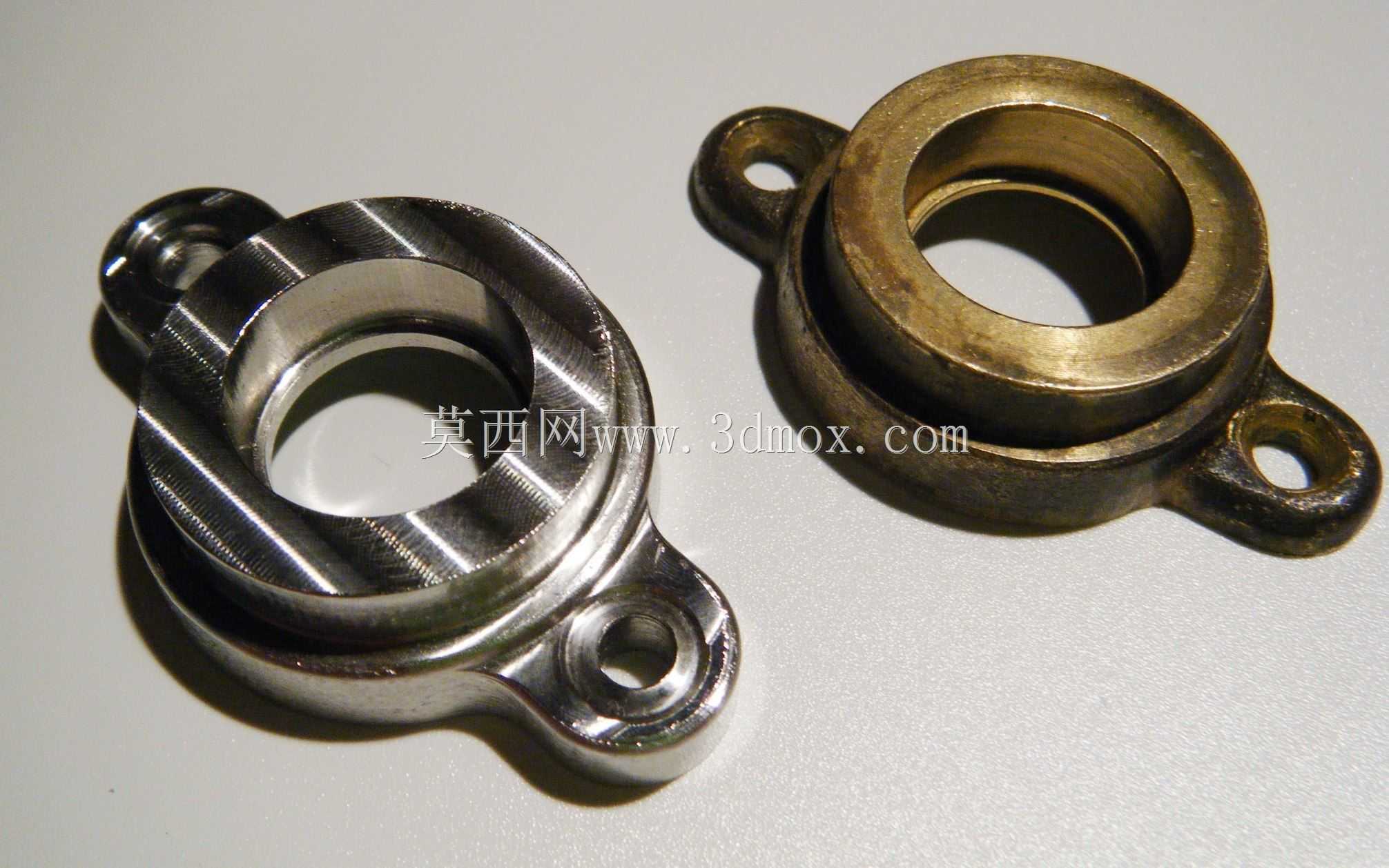

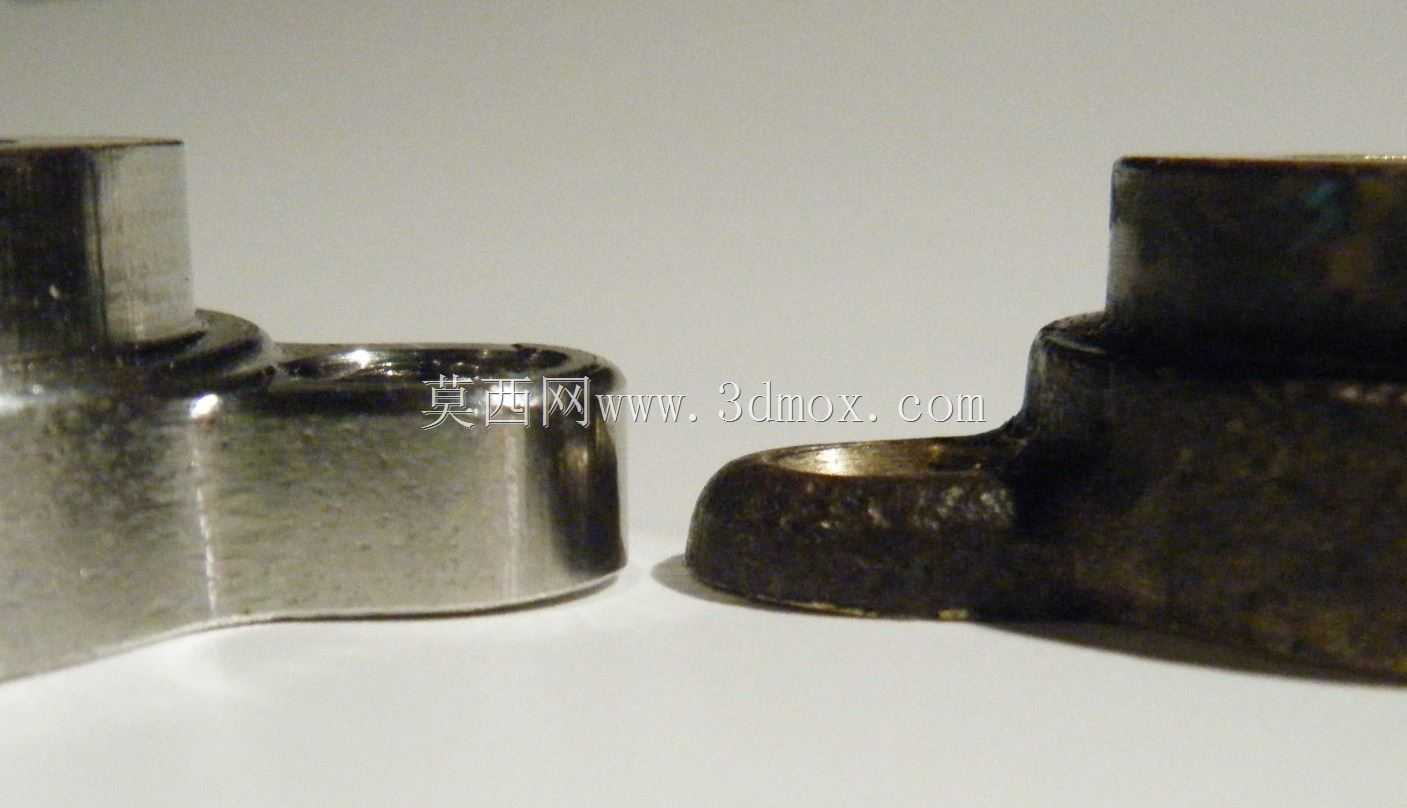

　　在流体推进设备的动力传输端，密封座是阻隔介质泄漏、保障传动部件稳定运行的核心承压零件，这款配套维特斯推进器的密封座，主要应用在小型水下推进装置、流体输送泵组的动力输出轴端，承担着轴系径向定位、动密封组件支撑、腔体静密封衔接的多重作用，日常工况下需要耐受流体介质的持续冲刷、传动部件的微幅振动，以及密封面的长期摩擦损耗，是决定推进设备无故障运行周期的关键结构件。从实际安装场景来看，这类密封座通常布置在推进器动力舱与叶轮腔的衔接位置，一侧贴合动力舱的壳体安装面，通过两侧带安装孔的耳片实现螺栓紧固，另一侧朝向叶轮腔的密封腔，为动密封环、O型密封圈提供精准的定位基准，避免轴系运转过程中密封组件出现偏磨、移位的问题。

　　设计过程中首先要匹配推进器轴径的配合公差，中心通孔的尺寸需要与传动轴的轴套外径保持合理的间隙配合，既不能间隙过大导致密封组件偏心，也不能间隙过小造成轴套运转时的摩擦剐蹭；两侧的安装耳片采用对称式菱形布局，安装孔的中心距需要严格匹配动力舱壳体的预装螺纹孔位，耳片的厚度经过受力校核，能够承受螺栓预紧力带来的局部压应力，同时在设备运行过程中抵消轴系传递的径向振动载荷，避免安装位置出现松动。密封座的主体采用阶梯式沉孔结构，靠近动力舱一侧的沉槽用于容纳静密封O圈，安装后O圈被压缩在密封座与壳体端面之间，实现腔体的静密封阻隔；朝向叶轮腔一侧的环形凸台是动密封组件的安装基准面，凸台的端面平面度、与中心孔的同轴度都有较高的形位公差要求，

　　保证动密封环安装后能够与轴上的动环保持均匀贴合，在轴高速旋转时形成稳定的密封油膜，防止流体介质顺着轴间隙渗入动力舱。从外形边界来看，这款密封座整体轮廓紧凑，两侧耳片的外伸长度控制在最小安装空间范围内，不会额外占用推进器的径向布置空间，适合安装空间受限的小型推进装置；主体的环形壁厚经过强度验算，在满足介质压力承压要求的前提下尽可能缩减厚度，降低零件自身重量，减少推进器的整体负载。零件的加工工艺上，密封面、安装孔位、中心通孔都需要采用精加工工序，表面粗糙度满足密封配合的要求，避免微观不平度导致的密封泄漏；安装耳片与主体衔接的位置做了圆弧过渡处理，减少应力集中，避免设备长期振动下出现结构裂纹。实际选型适配时，除了匹配轴径与安装孔位，

　　还需要结合推进器的工作介质类型、运行转速、工作压力来确认密封座的材质与密封槽尺寸，这款密封座的密封槽尺寸适配常规的丁腈橡胶、氟橡胶O型圈，能够兼容清水、轻度腐蚀流体等多种工作介质，在小型水下推进器、管道增压泵、小型船舶侧推装置中都能适配使用。结构设计上没有多余的冗余结构，所有型面都服务于安装定位与密封功能，中心孔的倒角处理方便轴套安装时的导入，避免安装过程中剐蹭轴套表面影响密封效果；安装孔的沉头设计能够让螺栓头完全沉入耳片平面内，不会突出表面影响后续的部件装配，也避免螺栓头长期接触流体介质出现锈蚀卡滞的问题。在三维建模过程中，需要重点管控各配合面的形位公差标注，尤其是中心孔与密封端面的垂直度、两侧安装孔的位置度，这些参数直接影响零件加工后的装配适配性；同时建模时需要预留密封件的压缩量空间，避免装配时密封件过度压缩导致早期失效。
