120mm移动轮配套带刹万向脚轮结构

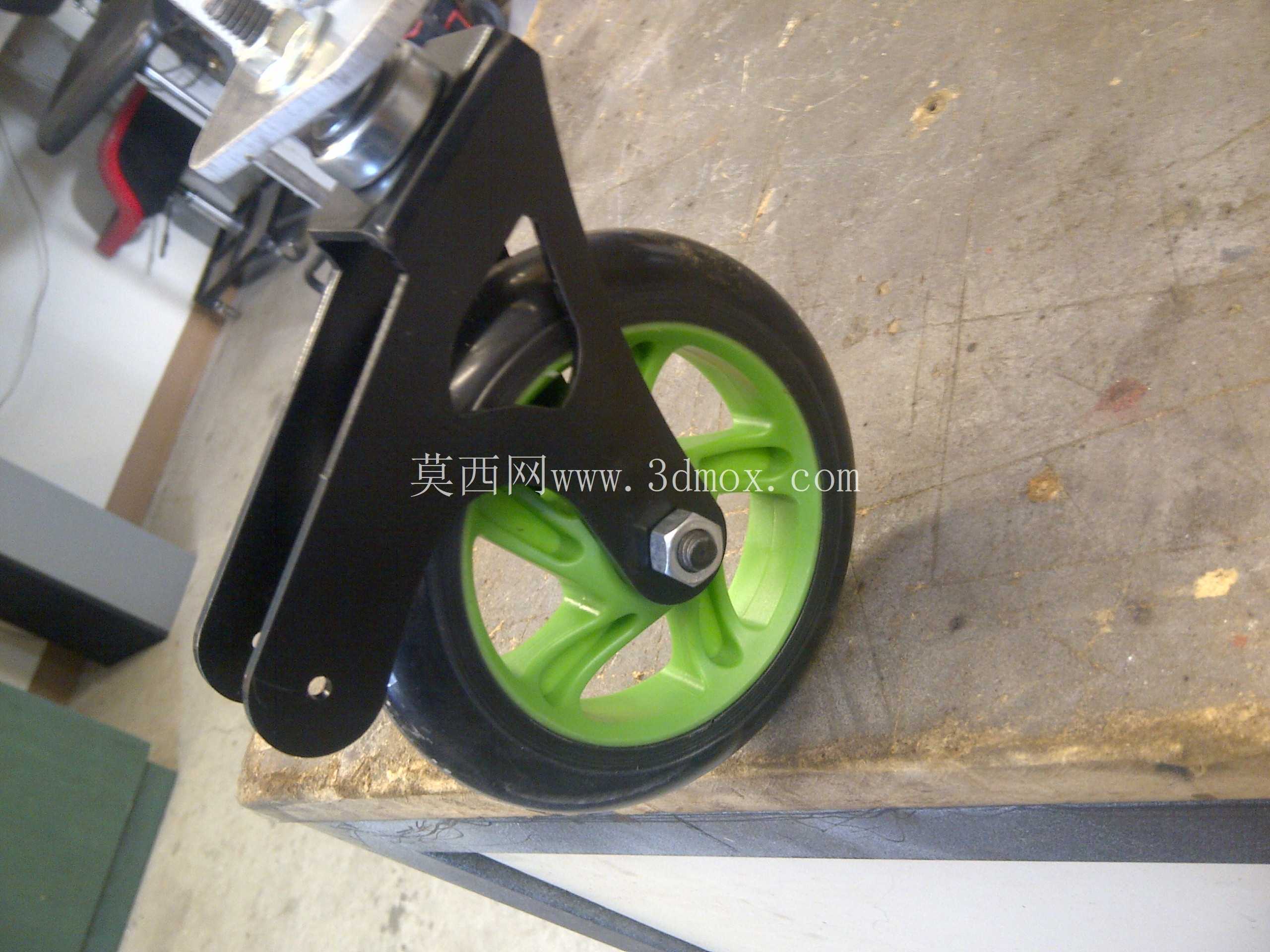

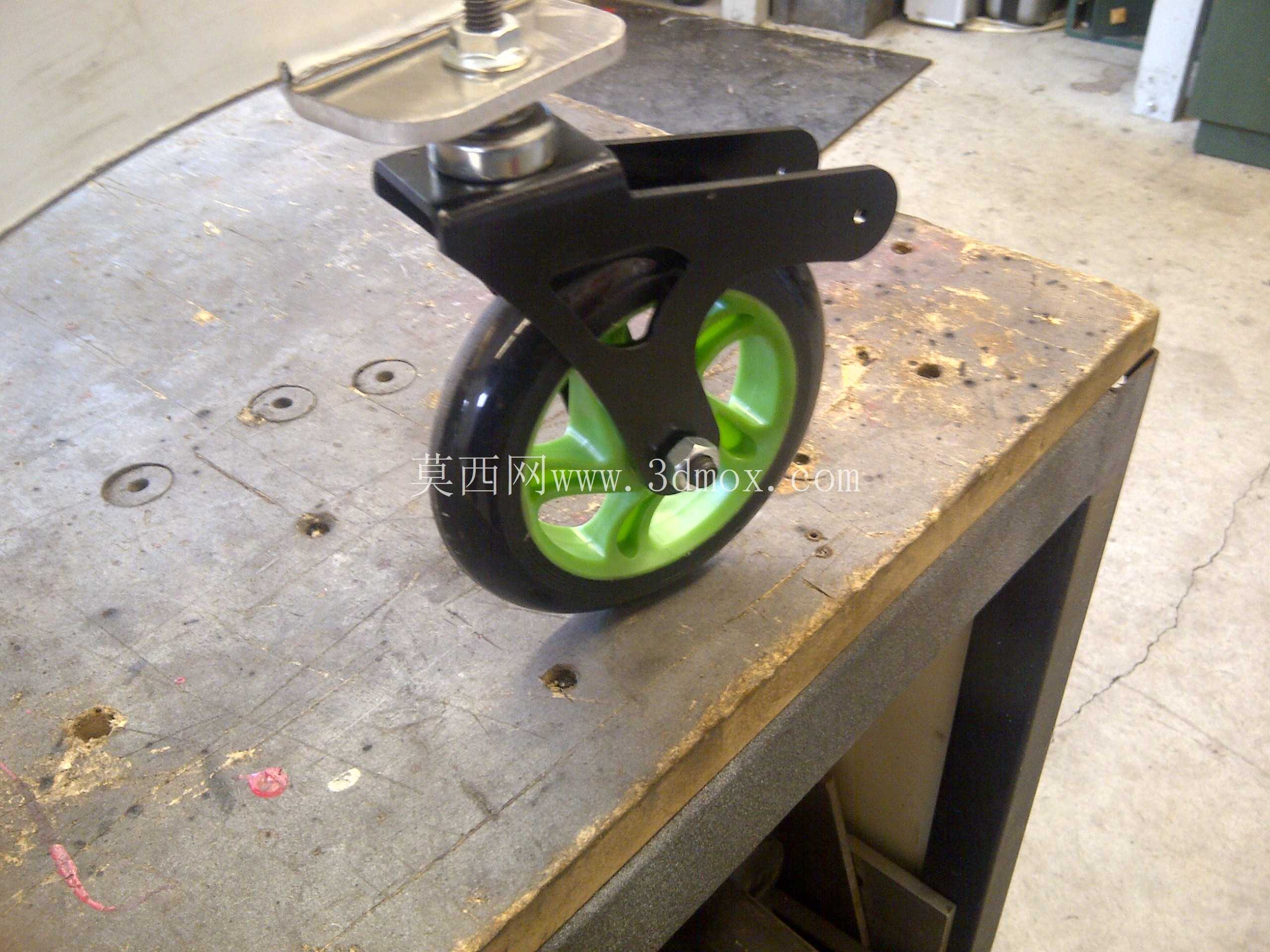

　　这款脚轮结构适配直径120毫米的移动滚轮，是工业移动载具、工位周转设备、轻型作业台架实现位移功能的核心配套部件，在车间工位器具转运、仓储轻型货架移动、非标自动化设备机位调整、工装夹具台换位等场景中应用广泛。从结构设计逻辑来看，顶部采用平板式安装基座，基座板面预留标准安装孔位，可通过螺栓直接与设备底部的安装面锁紧固定，安装接触面做了铣平处理，能保证与设备底架贴合紧密，避免长期承重后出现连接松动、轮体偏摆的问题。

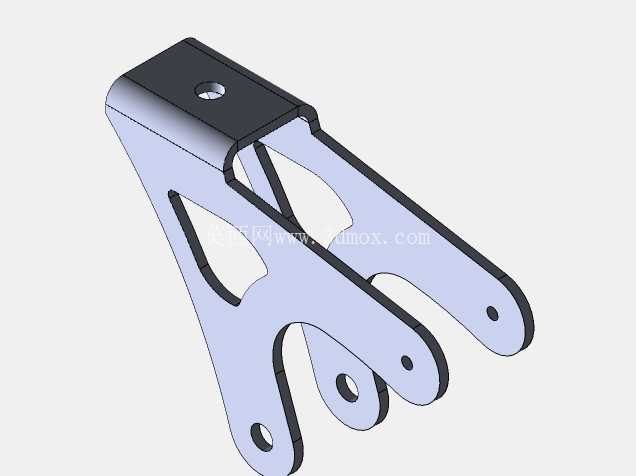

　　支架部分采用加厚钢板冲压成型后做黑化防锈处理，主承重臂做了折弯加强结构，在轮轴连接位置设置了加厚衬套，减少滚轮转动时的支架磨损，同时预留了刹车组件的安装位，刹车拨杆延伸至轮体侧方，操作人员无需弯腰探身，用脚轻踩拨杆即可同时锁定滚轮转动与支架转向，踩下解锁拨片即可恢复移动状态，操作逻辑符合车间作业的人机交互习惯，能减少操作人员的弯腰动作幅度。滚轮部分采用硬橡胶外层搭配硬质轮毂的结构，外层橡胶硬度控制在邵氏75-80度区间，既能在环氧地坪、水泥地面、钢板地面等常见车间地面滚动时保持足够的耐磨性，又能缓冲移动过程中产生的小幅震动，避免设备上搭载的精密工装、检测元件因震动出现精度偏移；轮毂采用辐条式镂空结构，在保证结构强度的前提下降低了轮体自身重量，减少滚动时的转动惯量，推动设备时更省力。

　　从安装边界尺寸来看，顶部安装板的孔位间距适配市面上多数轻型设备的底部安装标准，安装完成后轮体总高度控制在合理区间，不会过度抬升设备的整体重心，避免设备移动时出现侧翻风险；轮体转动时的最大回转半径经过校核，在多轮并排安装的场景下，相邻脚轮转动时不会出现干涉碰撞，适配四脚支撑、三脚支撑等多种设备底架布局。在实际选型应用中，这类脚轮单轮额定承重适配轻型载具需求，四个同规格脚轮搭配使用时可满足多数工位器具、轻型作业台的承重要求，转向部分采用双滚珠轴承回转结构，转向时阻力小，即使在设备满载状态下也能轻松调整行进方向，不会出现转向卡滞、异响的问题。

　　设计过程中针对轮轴的受力做了有限元校核，在额定承重下轮轴的挠度变形量控制在允许范围内，长期使用不会出现轮轴弯曲、轮体偏磨的情况；刹车组件的摩擦片采用耐磨复合材料，频繁制动后也不会出现过度磨损导致刹车失效的问题，摩擦片与滚轮接触面的压力经过调校，锁定后即使在带坡度的地面上也能保证设备不会出现滑移。这类脚轮的结构通用性较强，除了常规的工业场景外，也可适配商用展架、移动工作台、小型仓储笼等需要频繁移位的设施，安装时无需额外加工定制连接结构，直接通过标准螺栓即可完成装配，后期维护时仅需更换磨损的滚轮或刹车组件即可，无需整体更换脚轮，能降低设备的全生命周期维护成本。
