传感器配套铰接式摆动支撑构件

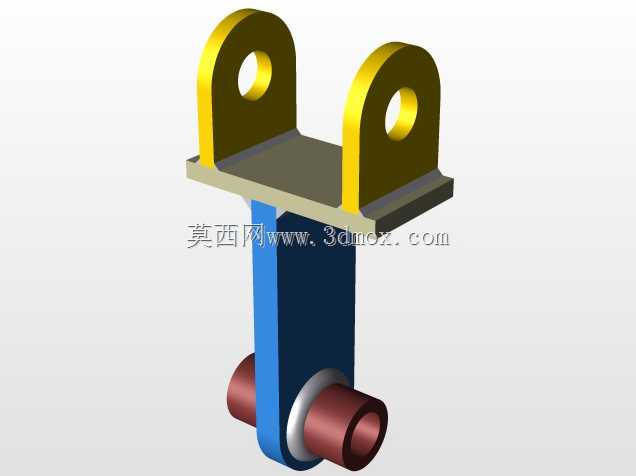

　　在工业传感检测工位的布局中，这类摆动支撑构件是连接固定基座与传感检测单元的核心铰接部件，常见于生产线工件位置检测、设备运行姿态反馈、物料到位触发等需要小角度往复摆动的传感安装场景，能够在设备运行过程中为传感器提供稳定的摆动自由度，避免刚性连接带来的磕碰损伤，同时保证传感检测端的动作轨迹始终处于设计公差范围内。从结构设计逻辑来看，构件上部采用双耳铰接座结构，两个带同轴通孔的立耳平行布置，孔位经过同轴度公差校核，装配时可通过销轴与固定端支座铰接，耳板外侧做了圆弧过渡处理，既消除了锐边应力集中风险，也能在摆动过程中避免与相邻部件发生剐蹭；双耳下方的承托平板做了厚度强化处理，能够承接下部摆臂传递的侧向载荷，

　　平板边缘设置的凸台结构可在装配时起到定位止口的作用，保证摆臂与上部铰接座的装配垂直度。下部摆臂采用竖置板状结构，与上部承托平板垂直固连，臂身宽度根据承载的传感器重量做了匹配设计，既不会因截面过窄导致摆动过程中出现挠曲变形，也不会因结构冗余增加不必要的运动惯量；摆臂末端设置横向贯通的轴套安装位，预装的耐磨衬套能够降低铰接转动时的磨损量，该位置用于连接传感检测端的触发摆杆或者直接安装接触式传感器的滚轮端头，当被测工件经过检测工位时，会推动末端结构带动整个支架绕上部铰接轴摆动，触发传感器输出检测信号。从安装边界来看，上部双耳铰接孔的中心距、孔径尺寸与常规工业铰接销轴的规格匹配，可直接适配现有生产线的标准安装支座，不需要额外加工转接件；

　　下部安装位的轴孔高度、摆臂总长度经过运动仿真校核，在设计摆动角度范围内不会与设备的输送面、机架型材发生运动干涉，安装时仅需要保证上部铰接轴的水平度，即可让整个支架的摆动平面与工件触发方向保持平行，减少侧向分力带来的卡滞问题。在实际工况适配性上，该构件的各连接部位均做了等强度设计，耳板厚度、摆臂截面尺寸、衬套压装过盈量都按照常规工业传感工位的冲击载荷做了冗余设计，能够承受工件快速触发时的瞬时冲击力，长期往复摆动下不会出现结构变形、铰接松旷的问题；不同材质选型的同结构构件可适配不同工况，普通碳钢表面做发黑处理的版本可用于常规干燥车间的装配线，不锈钢材质版本可用于食品加工、化工喷淋等有腐蚀介质的检测工位，

　　衬套可根据摆动频率选择铜基合金或者自润滑工程塑料材质，降低日常维护的润滑频次。在三维建模过程中，该构件的各配合面均按照机械加工公差要求做了尺寸标注，铰接孔的同轴度、摆臂与安装面的垂直度、上下铰接位的平行度都设置了合理的形位公差，建模时对各棱角处的工艺倒角、安装边的让位缺口都做了细节还原，能够直接导入装配体做运动干涉检查，也可直接导出工程图用于加工生产，不需要设计人员再做额外的结构补全。这类摆动支架的应用，能够让接触式传感器的安装布局更加灵活，不需要将传感器直接刚性固定在机架上，通过摆动行程的缓冲作用，既可以避免工件硬接触撞坏传感探头，也能通过调整摆臂长度适配不同的检测触发距离，在轻工包装、汽车零部件装配、物流分拣等大量使用接触式位置传感器的生产线上，这类铰接摆动支撑构件都是不可或缺的安装配套结构件，其结构可靠性直接影响到传感检测信号的稳定性，进而关系到整线设备的运行误触发率。
