多联式仓储重型悬臂货架结构设计

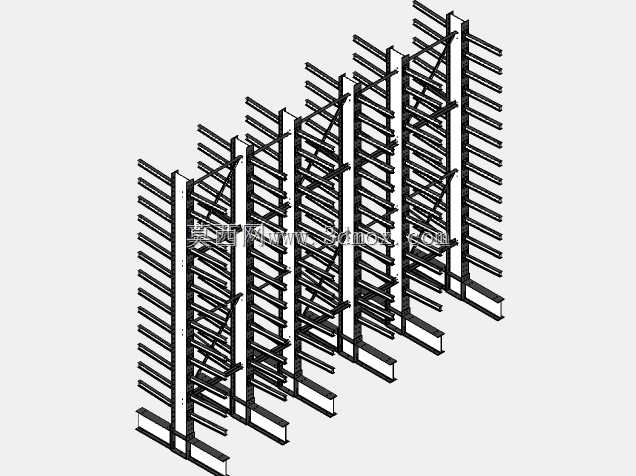

　　在长条形工业物料的仓储场景中，常规的托盘式货架往往难以适配管材、型材、长轴类工件的存放需求，这类物料长度普遍在数米级别，横向跨度大，若采用普通层板货架存储，不仅取放效率极低，还容易出现物料变形、磕碰损伤的问题，悬臂式货架的结构设计正是为解决这类存储痛点而生。本次呈现的多联悬臂货架结构，采用多立柱并排联动的布局形式，区别于单排单立柱的轻型悬臂结构，该结构通过多组竖向主立柱形成连续的承载支撑体系，每根主立柱沿高度方向等距排布单侧外伸的悬臂托臂，相邻立柱之间通过横向连接杆与斜向加强撑形成稳定的桁架结构，从根源上避免长悬臂负载下的立柱侧弯变形。从实际应用场景来看，这类结构多用于机械加工车间的原材料暂存区、钢材贸易市场的型材存放区、

　　五金仓储的长件物料库区，可存放铝合金型材、不锈钢管、圆钢、角钢、长条形工装件等各类长尺寸物料，配合叉车或者侧面取料的堆高设备，可实现单根物料的独立存取，无需挪动同层其他物料，相比叠放存储的模式，取料效率可提升六成以上，同时能避免物料叠压导致的表面划伤、弯曲变形问题。在功能特性设计上，该结构的悬臂托臂采用等强截面设计，靠近立柱根部的截面尺寸更大，向悬臂外端逐步收窄，匹配悬臂梁受载时的弯矩分布规律，让材料的力学性能得到充分利用，避免无效的材料冗余。托臂与主立柱的连接采用可调式挂接结构，可根据存放物料的直径、堆叠高度灵活调整相邻层悬臂的间距，无需对主体结构进行拆改，适配不同规格物料的存储需求。主立柱底部采用落地式安装支座，支座上预留膨胀螺栓安装孔，可直接与混凝土地面进行刚性固定，抵消悬臂负载带来的倾覆力矩，无需额外加装背部配重结构，节省库区的占用空间。相邻两组立柱单元之间的横向连接杆采用矩形截面型材，斜撑采用等边角钢，两者通过螺栓与主立柱的预焊安装板连接，形成的格构式支撑体系可将单个悬臂的负载均匀传递到整排立柱上，即使某一托臂出现瞬时超载，也能通过支撑体系将载荷分散，不会出现单根立柱失稳的情况。从安装边界来看，该类多联悬臂货架在布设时，需要预留足够的侧面操作空间，供叉车等取料设备完成侧向进出、取放料动作，货架背部如果贴墙布设，需要保证主立柱与墙面之间预留不小于100mm的间隙，方便安装人员完成背部斜撑的螺栓紧固作业，

　　同时避免墙面受潮对钢结构产生锈蚀影响。主立柱的安装垂直度需要控制在千分之一以内，每安装完两层悬臂托臂就需要进行一次垂直度校正，避免累积误差导致整排货架倾斜。悬臂托臂的外伸长度需要匹配常规存储物料的长度，一般托臂外伸尺寸比物料的半长小200-300mm，保证物料放置后两端留有足够的吊装、叉取空间，同时避免物料外伸过长导致重心偏移。在设计思路上，该结构摒弃了传统悬臂货架单柱独立承载的模式，采用多柱联排的桁架式结构，在同等耗材用量的前提下，整体的抗倾覆能力、单臂承载能力都有明显提升，同时所有构件均采用螺栓装配式连接，所有零部件均可在工厂完成预制下料、焊接、表面喷涂处理，现场仅需通过螺栓拼接即可完成安装，无需现场焊接作业，大幅缩短安装周期，

　　也方便后期根据库区调整需求进行拆解搬迁。钢结构表面采用静电喷塑处理，涂层厚度控制在60-80μm，可适应常规仓储环境下的防锈、防磕碰需求，若用于潮湿或者有腐蚀性介质的库区，可更换为热浸镀锌的表面处理工艺，提升结构的耐腐蚀寿命。在实际选型应用中，需要根据拟存储物料的最大单根重量、物料长度来确定悬臂的层间距、单臂额定负载以及立柱的排布间距，若存储的是薄壁铝型材等易刮伤物料，还可在悬臂托臂的表面加装橡胶或者尼龙垫层，避免物料与钢结构直接接触产生表面损伤。托臂的前端设置有上翘的挡边，可防止物料在存取过程中从悬臂前端滑落，挡边高度根据存储物料的直径调整，一般不小于50mm，保证足够的防坠防护能力。整个结构的受力传递路径清晰，物料的重力通过悬臂托臂传递到主立柱，再通过主立柱传递到地面安装支座，水平方向的载荷则通过横向连接杆与斜撑组成的支撑体系在各立柱之间抵消，整体结构受力合理，没有冗余的受力薄弱点，可满足长期重载仓储的使用需求。
