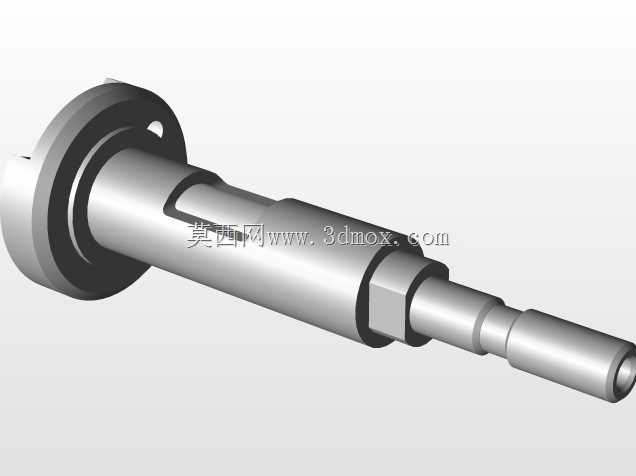

传感器配套精密曲轴结构三维数模

　　这款轴类零件主要适配传感检测类设备的动力传递单元，在小型位移传感装置、转速检测模组中承担回转动力输出与运动转换的核心作用，区别于内燃机大尺寸曲轴，该零件针对精密检测场景做了结构优化，整体轴段采用阶梯式设计，从输入端的法兰安装位到输出端的细轴段，各轴径公差匹配对应轴承内圈配合要求，输入端法兰盘预留的安装孔可直接与驱动端联轴器对接，无需额外加装转接法兰，减少装配累计误差。从结构设计逻辑来看，该曲轴的偏心段做了圆弧过渡处理，避免应力集中导致的疲劳断裂，轴身上的键槽采用标准平键槽设计，可适配常规平键实现扭矩传递，中间的方形轴段是为传感检测模块预留的触发位，当轴回转时，方形轴段的平面可配合光电传感器实现转速、转角的精准检测，

　　无需额外加装触发码盘，简化了整套传感装置的结构。安装边界方面，输入端法兰盘的外径与设备安装腔的定位止口尺寸匹配，装配时可直接卡入止口完成径向定位，轴向通过法兰端面的螺钉锁紧即可完成固定，各阶梯轴段的轴肩高度严格对应轴承、隔套的安装尺寸，装配时无需额外加工调整垫片即可保证轴系的轴向窜动量控制在精密传感设备允许的范围内，输出端的细轴段可直接连接检测执行端的拨叉或者连杆，将回转运动转换为直线往复运动，适配小行程的检测动作需求。在实际应用场景中，这类曲轴多用于小型检测仪器的内部动力模组，比如纺织行业的断线检测传感器、自动化生产线的工件到位检测模组，这类场景对轴系的回转精度要求较高，因此设计时各轴段的同轴度公差设定在0.02mm以内，

　　偏心段的偏心距误差控制在0.01mm，保证往复运动的行程一致性，避免检测信号出现偏差。轴身表面的粗糙度要求根据配合段不同做了区分，与轴承配合的轴段粗糙度达到Ra1.6，保证轴承装配后的运转顺滑度，非配合段的粗糙度为Ra3.2，兼顾加工成本与使用需求，轴端的中心孔是加工时的工艺基准，后续维修拆装时也可作为同轴度检测的基准位，方便现场维护时快速检测轴的变形情况。不同于通用动力曲轴，这款零件的整体尺寸紧凑，总长度适配小型传感设备的内部安装空间，不会占用过多设备内部容积，各轴段的直径从法兰端到输出端逐级递减，既保证了输入端的结构强度，又减轻了输出端的重量，降低回转时的转动惯量，提升传感检测的响应速度，中间的退刀槽设计严格符合机械加工工艺要求，磨削加工时可避免砂轮与轴肩发生干涉，保证各配合面的加工精度到位。
