重载方座万向带刹工业脚轮结构设计

　　这款重载方座万向脚轮，主要面向工业场景下的重型设备移动需求设计，常见于大型工业货架、重型工装台、自动化设备移动底座、车间周转重载台车、重型仓储笼等需要频繁移位或定点停靠的承载设备上，区别于轻型家具脚轮，该款脚轮的承载冗余设计充分考虑了工业场景下的动载冲击、偏载受力以及复杂地面的通行需求。

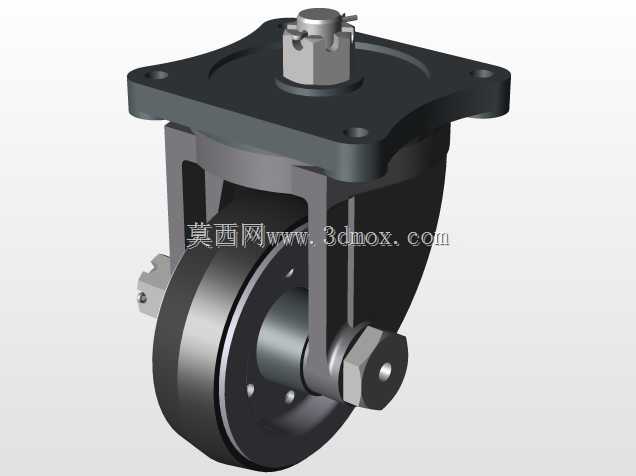

　　从结构设计逻辑来看，顶部采用方形法兰安装座，四个安装孔位对称分布在法兰四角，这种安装形式相比丝杆安装的脚轮，受力接触面积更大，安装后连接刚性更强，能有效避免重载下安装位变形、丝杆断裂的问题，安装时可通过螺栓直接与设备底部的安装基板锁紧，适配多数工业设备底部的通用安装孔位布局，安装座下方的回转支承结构采用大直径回转接触面，内置的回转间隙经过优化，既保证万向转动时的顺畅度，又能控制径向窜动，避免设备移动时出现轮体晃动、走偏的问题，顶部的开槽螺母配合开口销做轴向锁止，可防止长期回转震动下螺母松脱，提升结构连接可靠性。

　　轮架部分采用一体式铸钢支架结构，支架的两侧支撑板做了加厚处理，轮轴安装位做了镗孔加工，保证轮轴的同轴度，减少轮体转动时的偏磨，轮体采用金属轮芯外包高硬度耐磨材质的结构，金属轮芯保证了轮体的径向承载能力，外包层则兼顾了地面适配性，可在环氧地坪、水泥地面、钢板地面等常见工业车间地面通行，同时能降低移动时的噪音，减少对地面的划伤。侧边集成的刹车结构为双刹设计，触发后可同时锁止轮体转动和支架回转，锁止后设备不会出现滑移、转向偏移的问题，刹车触发踏板的位置做了人机工程优化，操作人员用脚即可轻松触发或解除锁止，不需要弯腰手动操作，适配车间作业的操作习惯。

　　从安装边界来看，顶部方形法兰的安装孔距适配工业脚轮的通用安装规格，安装时需要保证设备底部安装面的平面度，避免法兰座安装后出现翘曲，导致受力不均加速支架磨损；轮体的回转半径经过核算，安装时需要在设备底部预留足够的回转空间，避免设备底部的突出结构干涉支架的万向转动；轮体的离地高度设计适配多数工业设备的底部离地间隙要求，安装后设备整体高度增量控制在合理范围，不会出现设备重心过高的问题。

　　在实际选型应用中，这类脚轮通常四个为一组搭配使用，选型时需要根据设备的总重量预留足够的安全系数，考虑到设备移动时的动载冲击、地面不平整带来的瞬时过载，单轮承载需要按照总承载的1.5倍以上做冗余设计；如果设备需要在有坡度的地面使用，必须搭配带刹版本的脚轮，停靠时触发刹车避免设备滑移；日常维护时需要定期检查回转支承和轮轴的润滑情况，清理缠绕在轮轴处的铁屑、杂物，检查安装螺栓的锁紧状态，避免长期使用后螺栓松动带来的安全隐患。

　　这款脚轮的结构设计充分考虑了工业场景下的耐用性需求，没有多余的装饰性结构，所有结构特征都服务于承载、转动、锁止的核心功能，支架的受力部位做了圆弧过渡处理，避免应力集中导致的支架断裂问题，轮轴与支架的连接采用防松螺母锁止，长期震动下也不会出现轮轴脱出的问题，轮体的转动配合采用间隙优化设计，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡滞，即使在有少量粉尘、铁屑的车间环境下，也能保持稳定的转动性能。
