多辐条汽车轮毂轮辋结构设计

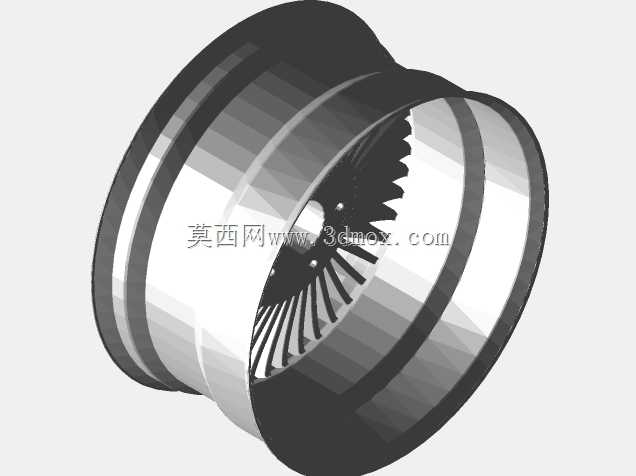

　　这款轮辋结构主要面向乘用车辆的行走系统配套场景，可适配复古风格改装车型、低速特种作业车辆的行走轮组使用，在日常道路行驶、场地内低速转运等工况下承担轮胎承载、轮端动力传递的核心作用。轮辋作为轮胎装配的基体部件，需要同时兼顾径向承载能力、周向传动精度以及高速转动下的动平衡表现，设计过程中首先围绕轮胎安装的基准边界做了尺寸约束，轮缘位置保留了标准的胎圈座倾斜角度，能够保证充气轮胎装配后贴合紧密，不会在急加速、紧急制动工况下出现胎圈滑移脱开的问题。中心安装位设置了同轴定位孔与周向均布的螺栓过孔，定位孔与车桥轴头采用间隙配合控制装配公差，周向螺栓孔的位置度公差控制在0.1mm以内，保证轮辋安装后与车桥回转中心完全同轴，降低转动过程中的偏摆量。

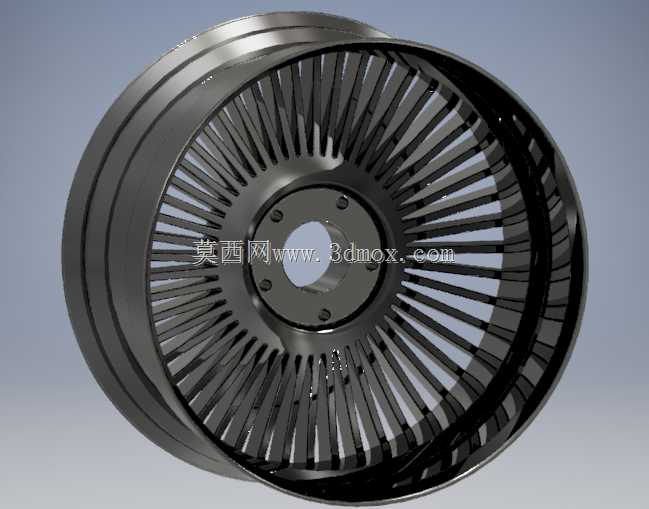

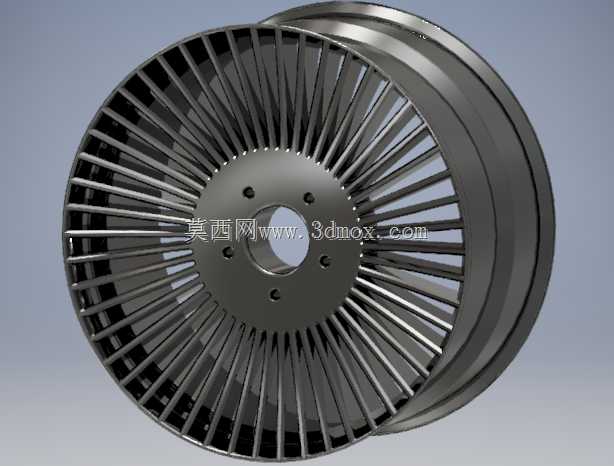

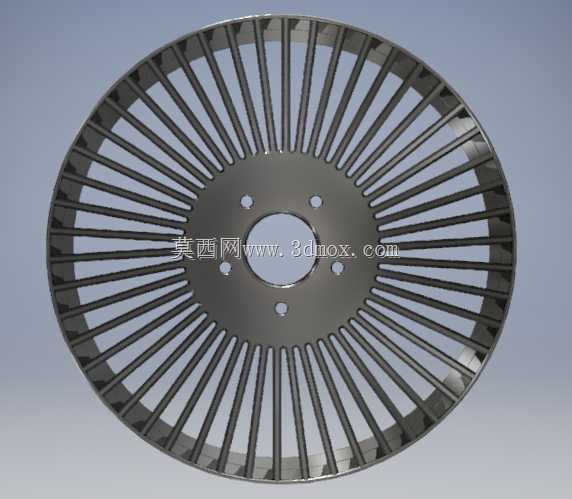

　　辐条部分采用放射状等距排布的窄辐条设计，单根辐条的截面做了变厚度处理，靠近中心轮毂位置的截面厚度更大，向轮缘方向逐步收窄，这种设计一方面可以在保证整体结构强度的前提下降低轮辋的整体重量，减少非簧载质量，提升车辆行走系统的响应表现，另一方面密集的辐条排布可以在轮辋转动过程中引导气流穿过，对制动系统起到辅助散热的作用。设计过程中对辐条与轮辋基体、辐条与中心安装盘的连接位置都做了圆角过渡处理，避免应力集中导致的结构疲劳失效，经过受力仿真验证，在额定垂向载荷3倍冲击的工况下，连接位置的最大应力低于材料屈服强度的60%，能够满足日常使用的强度要求。轮辋的轴向宽度尺寸匹配常规民用乘用轮胎的装配宽度，轮缘的凸起高度符合标准轮辋的尺寸规范，

　　不需要额外修改就可以直接适配同规格的真空轮胎，中心孔的直径、螺栓孔的节圆直径都参照主流家用车型的轮端安装参数设计，能够直接替换对应车型的原厂轮辋，不需要额外制作转接法兰。考虑到轮辋的外观适配性，辐条表面做了等宽的平整面设计，后续可以直接做抛光、喷涂或者电镀的表面处理，满足不同风格的外观改装需求，轮辋的整体转动惯量经过优化，相比同尺寸的宽辐条轮辋转动惯量降低12%左右，能够减少车辆起步、加速过程中的动力损耗。在装配边界的校核上，轮辋的偏距设置在常规家用车的适配区间内，安装后不会与车辆的制动卡钳、悬架摆臂发生运动干涉，轮辋内侧预留了足够的制动系统安装空间，能够适配同尺寸车型的常规浮动卡钳与通风制动盘结构。
