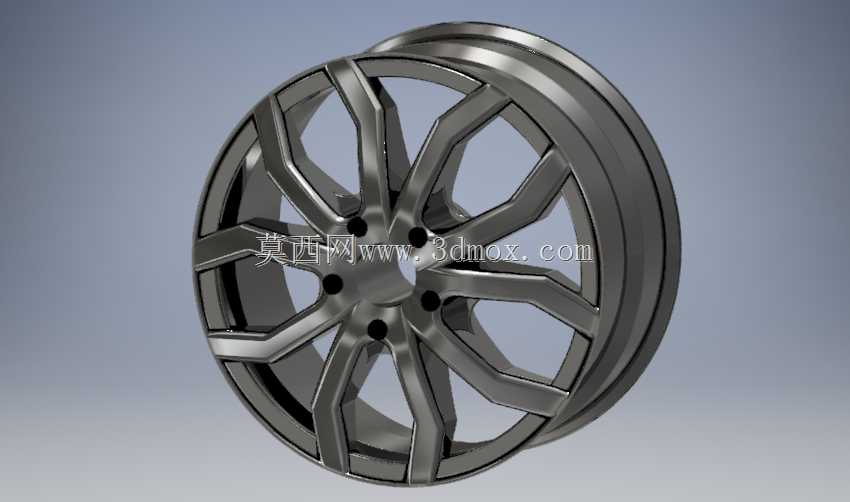

乘用车多辐条铝合金轮毂结构设计

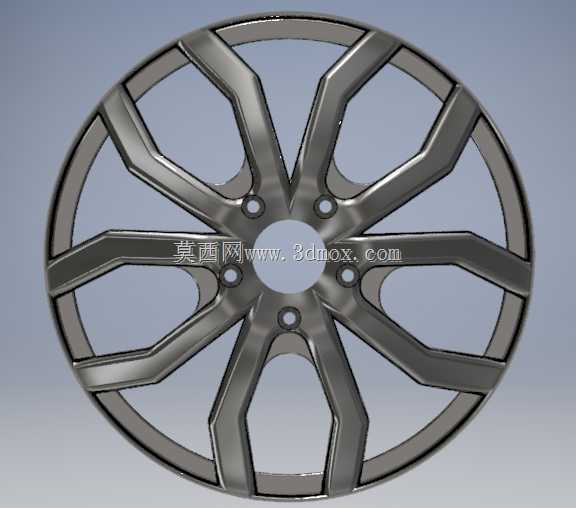

　　日常做底盘行走部件建模时，轮毂这类件看似是外观覆盖属性的零件，实则牵扯到行驶安全、装配匹配、动平衡控制多个核心维度，不能只照着外观曲面拉个造型就交付。这次做的这款多辐条轮毂，首先要卡准乘用车的安装边界，中心孔直径要匹配对应车型的轴头尺寸，过盈量控制在合理区间，避免高速行驶出现轮毂松旷；PCD节圆直径严格对应轮毂螺栓的分布参数，五个安装孔的位置度公差要控制在0.05mm以内，保证装车时螺栓能顺利穿入，不会出现别劲导致的应力集中。

　　从实际应用场景看，这类轮毂主要适配家用紧凑型乘用车，兼顾日常城市通勤、高速行驶的使用需求，设计时首先要考虑受力传递路径：车辆行驶过程中，地面的冲击载荷从轮胎传递到轮辋，再通过轮辐分散传递到中心安装座，所以每根辐条的变截面设计不是单纯为了造型好看，靠近中心座的位置截面厚度更大，往轮辋方向逐渐收窄，既保证载荷传递的连续性，也能控制整体重量，降低簧下质量，提升车辆的悬挂响应速度。轮辋部分的胎圈座尺寸严格匹配对应规格的真空轮胎，轮缘的凸起高度符合行业安全标准，防止车辆在急转弯、胎压不足时轮胎脱圈引发安全事故。

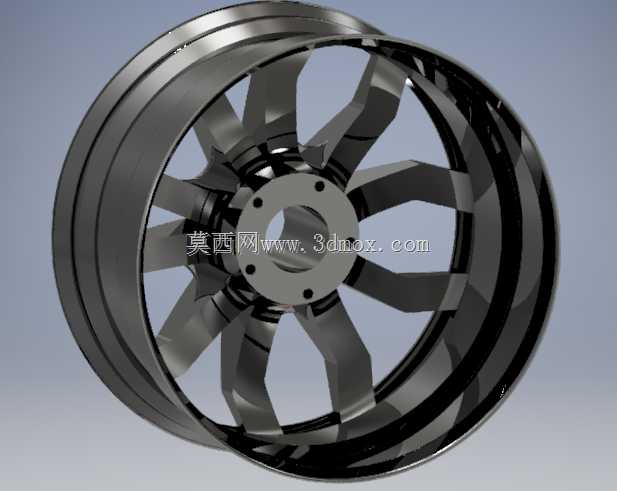

　　设计过程中要提前考虑安装边界，轮毂的偏距参数要匹配车型的轮距设计，避免装车后轮胎蹭到翼子板内衬或者悬挂摆臂；中心孔周围的避让槽要给刹车卡钳留出足够的间隙，哪怕是大尺寸的多活塞卡钳，在最大转向角度下也不能和辐条发生干涉。辐条之间的镂空区域，除了造型需求，还要兼顾刹车系统的散热需求，车辆连续制动时，刹车盘产生的热量可以通过辐条间隙快速随气流散出，避免热衰减影响制动性能。

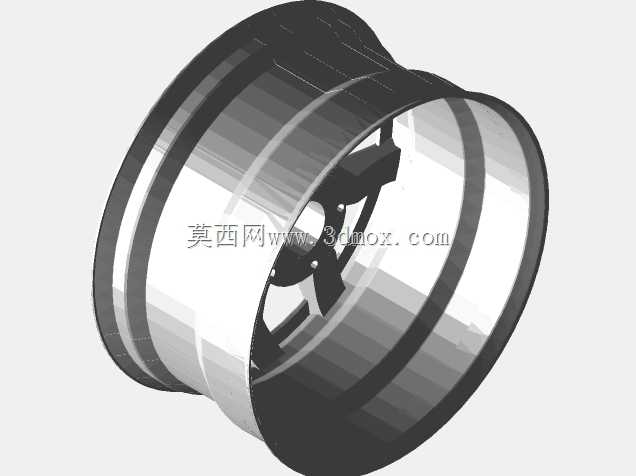

　　建模时先从中心安装基准面开始搭建草图，确定五个螺栓孔的分布位置、中心孔的尺寸边界，再绘制轮辋的回转截面，通过回转命令做出轮辋的基础基体，之后单根辐条做曲面造型，通过环形阵列完成整体辐条结构，最后做倒圆角处理，所有辐条和轮辋、中心座连接的位置都要做足够大的圆角过渡，避免应力集中，因为车辆过颠簸路面时，这些连接位置是应力最高的区域，直角或者小圆角很容易在长期交变载荷下出现疲劳裂纹。另外还要考虑动平衡的配重块安装位置，轮辋边缘预留对应的配重粘贴区域，保证后续轮胎装配后能顺利做动平衡校正，避免高速行驶出现方向盘抖动的问题。气门嘴的安装孔位置要选在两根辐条之间的区域，既方便后续充气操作，也不会被辐条遮挡，同时要保证孔位的密封面平整度，避免慢漏气的问题。

　　实际选型匹配时，这类轮毂除了尺寸参数匹配，还要考虑载荷等级，单轮的额定载荷要满足车辆满载时的轴荷分配要求，不能只看外观尺寸就随意替换，否则长期超载使用会存在辐条断裂的安全隐患。表面处理的结构预留也要在建模时考虑到位，辐条的表面要做平滑过渡，没有深沟槽或者死角，方便后续做涂装或者电镀处理，保证表面涂层的附着力，提升耐腐蚀性能，应对日常行驶中的泥水、融雪剂腐蚀。
