多辐条旋压风格乘用车铝合金轮毂结构

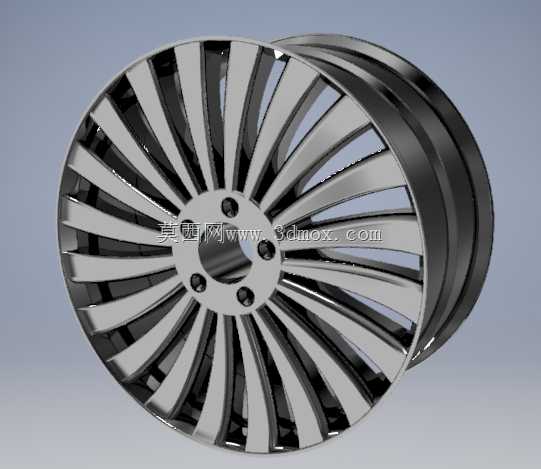

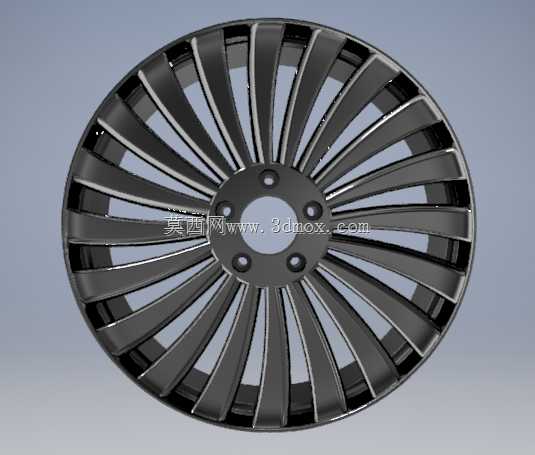

　　这款轮毂的结构设计首先围绕乘用车行走系统的实际工况展开，日常行驶中轮毂需要承担整车载荷传递、制动扭矩输出、转向力传导的核心作用，同时还要兼顾行驶过程中的动平衡精度、散热效率以及外观适配性。从安装边界来看，中心定位孔采用乘用车常用的台阶式定位结构，与轴头的配合公差控制在过渡配合区间，避免高速行驶时出现定位偏移引发的抖动；周围均匀分布的五个螺栓孔，孔位分度圆直径适配主流紧凑型、中型家用轿车的轴头参数，螺栓孔周边做了局部加厚处理，分散螺栓紧固时的压应力，防止长期交变载荷下孔位出现应力开裂。轮辐部分采用大扭转角的多辐条布局，单根辐条从中心安装盘向外缘轮辋延伸时做了渐变收窄的曲面扭转，这种设计并非单纯追求外观效果，

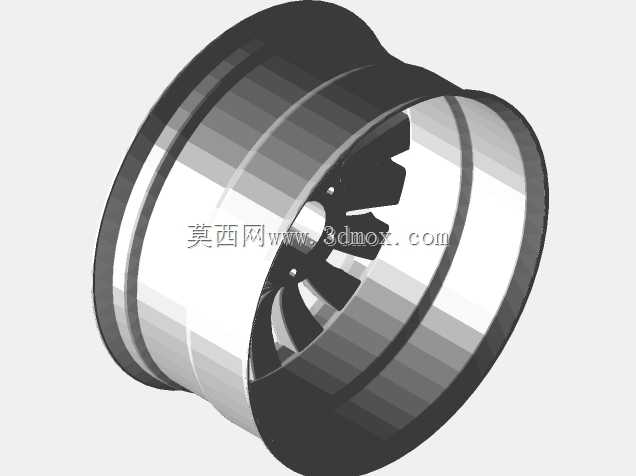

　　一方面是通过辐条的曲面造型提升侧向刚度，在车辆过弯承受侧向载荷时，辐条的形变控制在弹性形变区间内，不会出现永久变形；另一方面扭转的辐条间隙形成了导流通道，车辆行驶时气流可以顺着辐条间隙流向制动盘与制动卡钳，带走制动过程中产生的热量，避免长距离制动时制动系统出现热衰减。轮辋部分采用常规的深槽式结构，适配子午线无内胎轮胎，轮缘位置做了凸起的防脱台设计，在轮胎胎压异常降低时，轮胎胎圈不会轻易从轮辋上脱出，提升低胎压工况下的行驶安全性；轮辋与轮辐的连接位置采用圆角过渡，消除焊接或者铸造过程中的应力集中点，针对低压铸造的工艺特性，过渡圆角的半径控制在5-8mm区间，既保证金属液充型时的流动性，也避免后续机加工过程中出现振刀纹路。

　　从实际应用场景来看，这类多辐条轮毂多用于家用轿车的售后改装以及中端乘用车的原厂配套，相比单五辐或者少辐条的轮毂，多辐条结构的单根辐条载荷更小，日常行驶中遇到路面坑洼冲击时，应力可以分散到更多辐条上，降低单根辐条断裂的风险；同时密集的辐条可以遮挡后方的制动卡钳，对于搭载大尺寸制动卡钳的车型，不需要额外加装卡钳罩就能获得更协调的外观效果。设计过程中需要重点控制的参数还包括轮辐的壁厚梯度，从中心安装盘位置的8mm壁厚向外缘逐渐过渡到4mm，在保证整体强度的前提下降低轮毂的非簧载质量，非簧载质量的降低可以有效提升悬挂系统的响应速度，改善车轮的贴地性能，间接提升车辆的操控稳定性。另外轮毂的气门嘴安装位设置在两根辐条之间的轮辋凹槽位置，

　　避开辐条的遮挡，方便后续充气以及胎压监测传感器的安装，气门嘴孔周边做了局部加厚，防止安装气门嘴时出现开裂。在动平衡考量上，整个轮毂的质量分布围绕中心回转轴线做对称设计，辐条的扭转角度在圆周方向均匀分布，避免出现单侧质量过大的情况，减少后续轮胎装配时需要添加的平衡块重量，提升高速行驶的稳定性。轮辐表面的造型做了双色处理的结构预留，机加工面与喷涂面的分界位置设计了微小的台阶，避免后续表面处理时出现漆层过界的问题，同时台阶结构也能提升漆层的附着力，长期使用后不容易出现漆层剥落的情况。针对日常使用中的剐蹭问题，轮缘位置的壁厚做了额外加强，低速靠边停车时的轻微剐蹭不会直接损伤轮辋的密封面，保证轮胎的密封性不受影响。
