多辐条轻量化乘用车铝合金轮辋结构

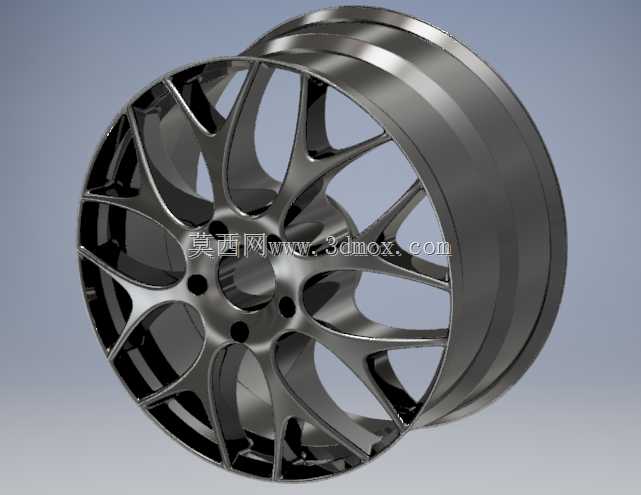

　　这款轮辋的结构设计首先围绕乘用车行走系统的实际工况展开，日常行驶过程中，轮辋需要同时承载整车簧下质量传递的垂直载荷、过弯时的侧向力矩、制动与加速过程中的扭矩输入，还要过滤路面颠簸带来的局部冲击，因此在结构排布上采用了分叉式多辐条设计，每根主辐条从中心安装座向外延伸至轮缘位置时拆分为两个支脚，均匀分布在轮辋周向，既可以把中心区域的受力快速分散到整个轮圈的环形结构上，避免应力集中在单根辐条与轮辋的连接位置，也能在同等重量下获得更高的结构刚度，减少激烈驾驶时辐条的形变余量。从安装边界来看，中心定位孔与周围五个螺栓孔的位置度公差需要严格控制在0.05mm以内，装配时螺栓的拧紧力矩要按照整车厂规定的对角顺序逐步加载，

　　避免安装面受力不均导致高速行驶时车轮出现抖动。轮辋的轮缘位置做了加厚处理，对应轮胎拆装时的受力区域，能够减少扒胎操作对轮辋边缘造成的磕碰损伤，同时轮缘的径向跳动公差控制在0.3mm以内，保证轮胎装配后整个车轮的动平衡精度满足高速行驶要求。在实际应用场景中，这类轮辋多用于家用乘用车的改装与配套场景，相比同尺寸的钢制轮辋，铝合金材质的导热效率更高，长距离连续制动时能够更快把刹车系统产生的热量传导出去，降低制动热衰减的风险，同时轻量化的结构能够有效降低簧下质量，提升悬挂系统的响应速度，让车轮在经过颠簸路面时可以更快贴紧地面，提升行驶的抓地力与操控稳定性。设计过程中需要重点关注辐条的壁厚过渡，

　　从中心安装座位置的较厚截面逐步过渡到辐条中部的等厚截面，再到轮缘连接位置的加厚过渡，避免截面突变带来的应力集中问题，同时在辐条背面预留了动平衡配重块的安装位置，保证后期做动平衡时配重块可以牢固贴合在轮辋内侧，不会在高速旋转时脱落。轮辋的中心安装面加工粗糙度需要达到Ra1.6以下，保证与轮毂轴承安装法兰的紧密贴合，避免长期使用后出现接触面锈蚀导致的拆卸困难，螺栓孔的位置做了沉头倒角处理，既可以引导螺栓顺利穿入，也能避免螺栓孔边缘的毛刺在装配时刮伤螺栓螺纹。轮辋的气门嘴安装孔设置在两根辐条之间的轮圈位置，避开辐条的受力区域，同时预留足够的空间方便后期充气与胎压监测模块的安装，不会与辐条结构产生干涉。在结构验证阶段，需要通过径向疲劳试验、

　　弯曲疲劳试验以及13度冲击试验来验证结构强度，模拟车辆过坑、过减速带以及长期行驶的工况，确保轮辋在额定载荷下不会出现裂纹或者变形失效。另外轮辋的偏距参数需要与整车的轮距、悬挂几何参数匹配，避免轮胎突出翼子板或者与悬挂拉杆、刹车卡钳产生运动干涉，设计时需要预留足够的卡钳避让空间，即使后期升级大尺寸刹车卡钳也能顺利安装，不会出现卡钳蹭辐条的问题。轮辋的表面处理采用了多层喷涂工艺，底层做防腐处理提升铝合金基材的抗腐蚀能力，中间层做色漆喷涂呈现金属质感，表层做清漆覆盖提升耐磨性能，长期行驶过程中可以抵御路面石子的击打以及雨水、融雪剂的腐蚀，减少表面氧化失光的问题。
