铁路用全螺纹自攻螺钉三维设计作品

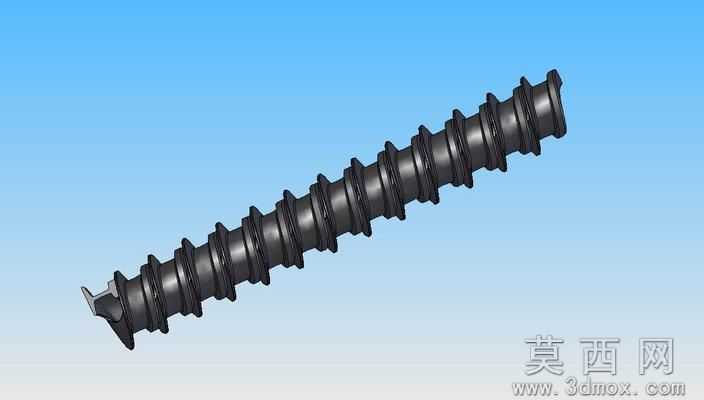

本作品为铁路场景应用的全螺纹自攻螺钉三维建模成果，建模阶段以实际铁路紧固件的工程参数为核心依据，首先通过草图绘制精准勾勒螺钉的截面轮廓，重点标定钉头切削角度、螺纹牙型角、螺杆整体锥度等关键尺寸，确保各部位参数符合铁路配件的受力设计要求。建模过程采用参数化驱动方式，将螺纹导程、牙型高度、螺杆直径等核心参数设置为可调整变量，方便后续根据不同安装场景的需求快速调整模型规格，螺纹部分采用螺旋扫描特征生成，逐段匹配牙型的凸起与凹陷结构，还原真实螺钉的连续螺纹形态，钉头的切削开槽结构通过拉伸切除特征完成，精准还原自攻螺钉的自攻切削端结构，保证模型结构与实物的一致性。材质渲染阶段，针对螺钉的碳钢材质特性，调配出带有金属磨砂质感的深灰黑色材质，添加细微的金属反光与表面粗糙度纹理，模拟经过发黑处理的铁路专用螺钉表面质感，同时在钉身螺纹的凸起边缘添加轻微的高光效果，还原金属零件在自然光下的光影层次，背景选用渐变浅蓝色调，突出螺钉主体的结构轮廓，让各部位细节清晰可辨。结构设计上充分考虑铁路场景的使用需求，全螺纹的设计可以让螺钉在安装时与被连接件充分咬合，提升连接的紧固强度与抗振动性能，钉头的切削端结构可以在安装时自行攻出匹配的螺纹，无需预先在被连接件上加工内螺纹，大幅提升铁路现场的安装效率，螺杆整体的等强度设计让螺钉在承受列车运行带来的交变振动载荷时，各部位受力均匀，避免出现应力集中导致的断裂问题。整体建模过程严格遵循机械设计的规范要求，所有特征的构建逻辑贴合实际零件的加工工艺，既保证了模型的外观还原度，也让模型具备工程应用的参考价值，可用于铁路配件的装配模拟、受力分析以及教学演示等场景。
