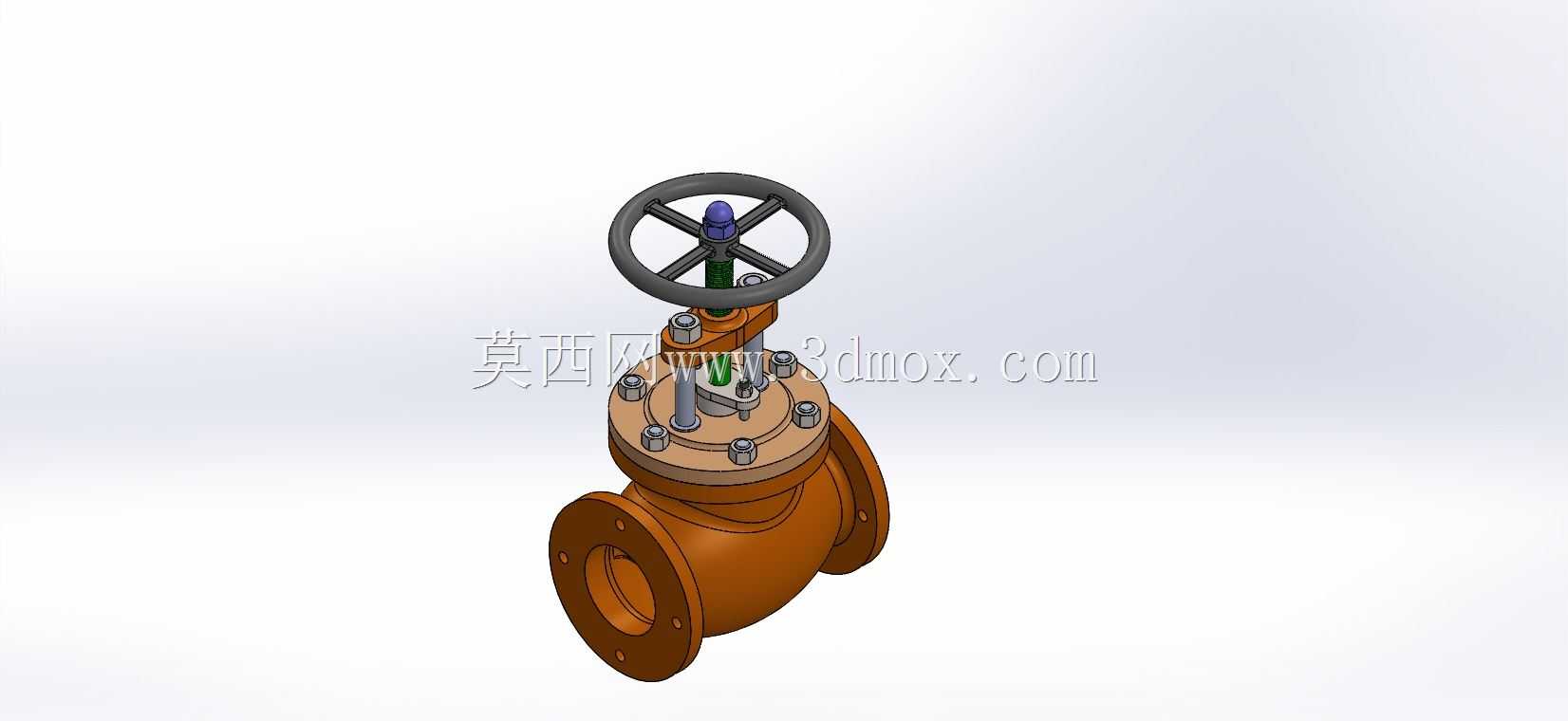

法兰连接式手动工业截止阀结构设计

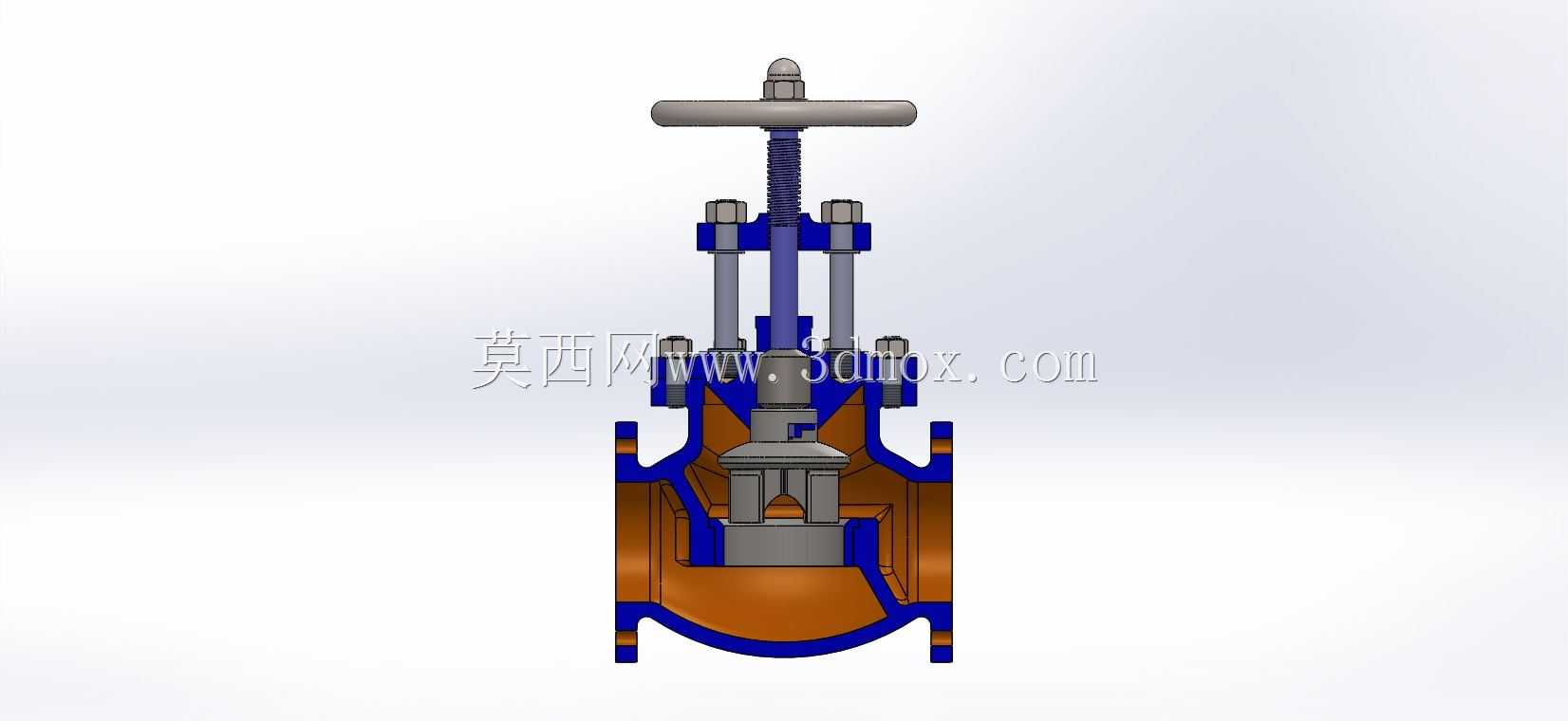

　　在化工、市政给排水、热力输送、油气储运等工业管路系统中，截断类阀件是保障管路分段管控、检修隔离、介质通断调节的核心基础部件，这款手动法兰截止阀的结构设计，完全围绕中低压工业管路的实际工况需求展开，从结构选型到细节布局都贴合现场安装与运维的实际逻辑。从实际应用场景来看，这类截止阀通常安装在管路的分支节点、设备进出口端、长输管线的分段隔离位置，相比同通径的闸阀，其密封面在启闭过程中的摩擦行程更短，密封副的磨损量更小，在需要频繁启闭、对截断密封性要求较高的工况下，适配性更强，尤其是在输送水、蒸汽、油品等无强固体颗粒的介质管路中，长期运行的密封可靠性表现更稳定。从功能特性上看，这款阀采用手轮驱动的明杆结构设计，

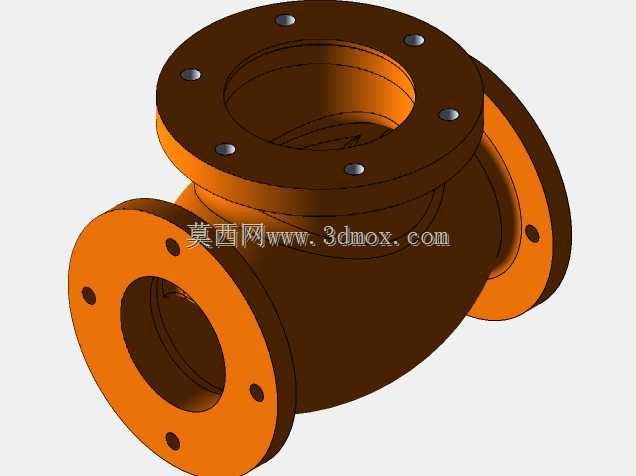

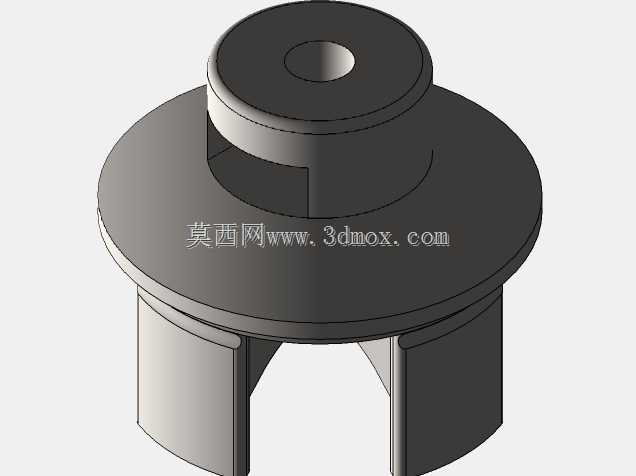

　　阀杆的升降行程可以直观反馈阀门的启闭开度，现场运维人员无需额外加装开度指示装置，就能直接判断阀门的当前状态，避免误操作；阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，其密封比压更容易达到设计要求，在低压工况下也能保证可靠截断，同时阀瓣的导向结构与阀杆采用活动连接设计，启闭过程中阀瓣可以自适应微调对中，避免因安装同轴度偏差导致密封面偏磨，延长密封副的使用寿命。在设计思路层面，整个阀体采用直通式流道布局，相比角式截止阀，其安装时不需要改变管路走向，适配绝大多数水平敷设的工业管路，阀体两端的法兰连接结构，采用标准的法兰密封面尺寸，可直接与同压力等级的管路法兰配对安装，不需要额外加工过渡连接件；中法兰部分采用螺栓压紧的垫片密封结构，

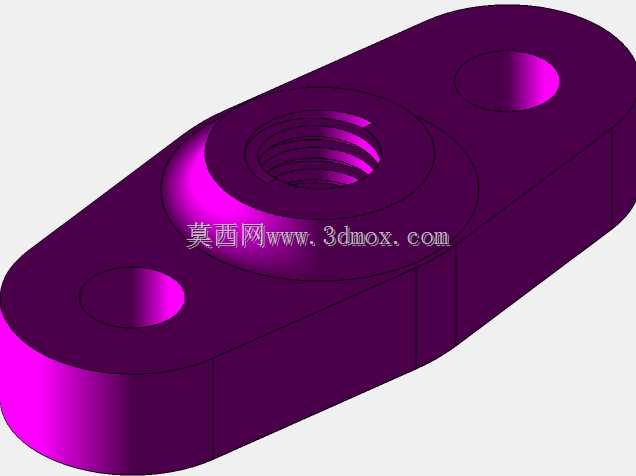

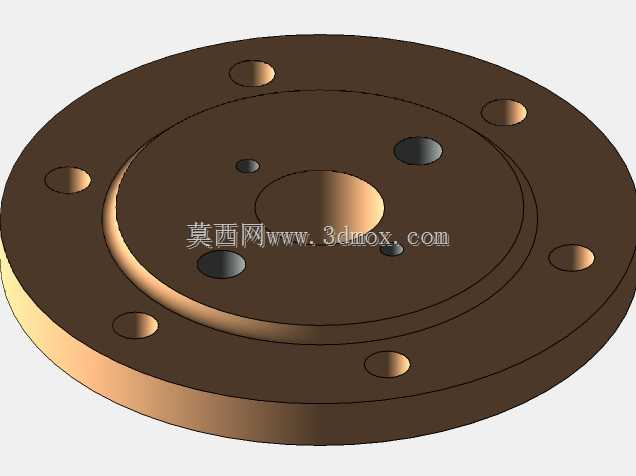

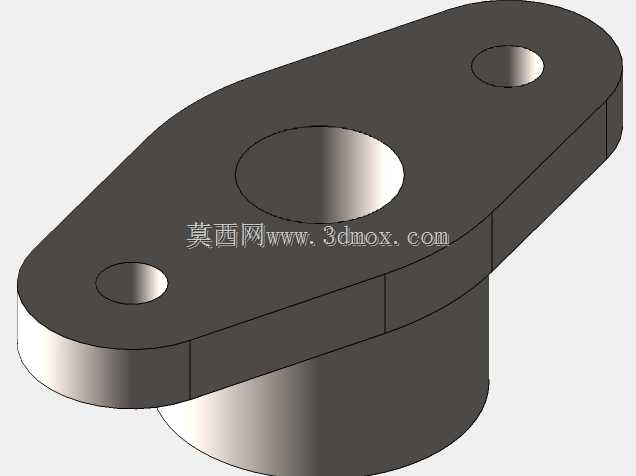

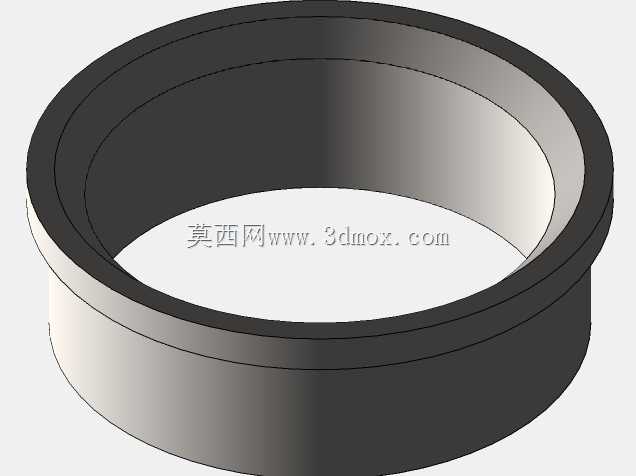

　　阀盖与阀体的密封面设置了定位止口，装配时可以快速保证同轴度，多组螺栓均匀布置，保证密封垫片的压紧力均匀分布，避免局部泄漏；填料函部分设置了足够的填料容纳空间，可根据介质温度、腐蚀性选择适配的填料类型，同时填料压盖采用双螺栓压紧结构，后期运维时可以在不拆解阀门整体的情况下，在线补充或更换填料，降低运维成本。关于外形尺寸与安装边界，这款阀的手轮外径尺寸经过优化，在保证手动操作力矩符合人体工程学要求的前提下，尽可能控制手轮的外伸尺寸，避免在管路密集的管廊、设备旁安装时与周边构件发生干涉；阀体的结构长度严格遵循通用管路阀件的安装尺寸规范，可直接替换同通径同压力等级的老旧截止阀，不需要调整原有管路的法兰间距；

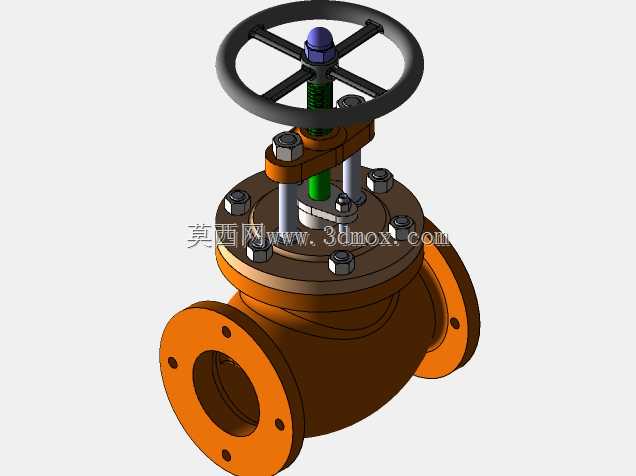

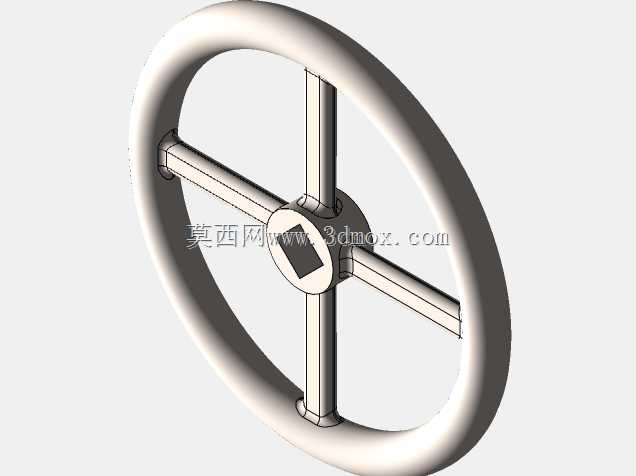

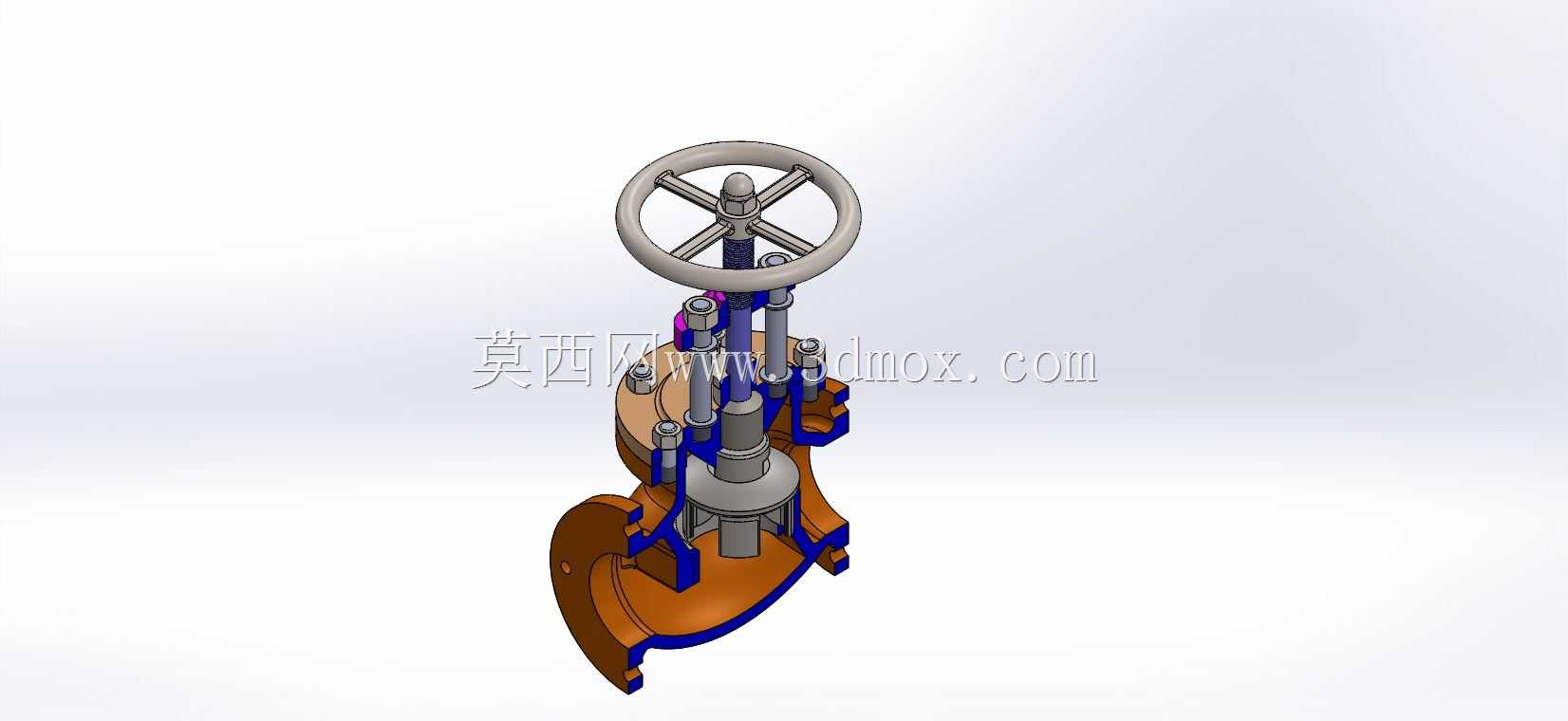

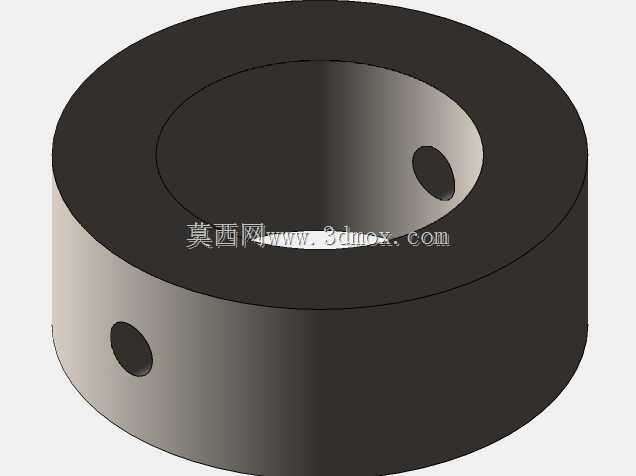

　　阀体底部的流道转折处采用圆弧过渡结构，尽可能降低介质流经阀门时的局部阻力损失，减少管路系统的输送能耗，同时避免流道内的直角死角造成介质淤积，在输送洁净度要求较高的介质时也能满足使用要求。另外，阀杆的梯形螺纹传动部分设置在阀盖上部的腔体内，与管路内的介质完全隔离，避免介质中的杂质进入螺纹副造成卡涩，同时外露的阀杆部分可以直观观察螺纹的磨损情况，提前预判部件失效风险；手轮与阀杆的连接采用方榫配合加锁紧螺母的结构，操作时不会出现手轮打滑的问题，长期操作也不会出现连接松动。整个模型的结构细节完全还原了工业截止阀的实际装配关系，从阀体、阀瓣、阀杆、阀盖、填料压盖到手轮、连接螺栓、密封垫片的所有零件都按照实际加工装配逻辑搭建，可直接用于管路系统的装配干涉检查、阀件选型的结构确认，也可作为相关阀件设计的参考基础模型，帮助结构设计人员快速完成同类型阀件的参数化改型设计，减少重复建模的工作量。
