小型作业用12吨容量半自动弯管设备结构

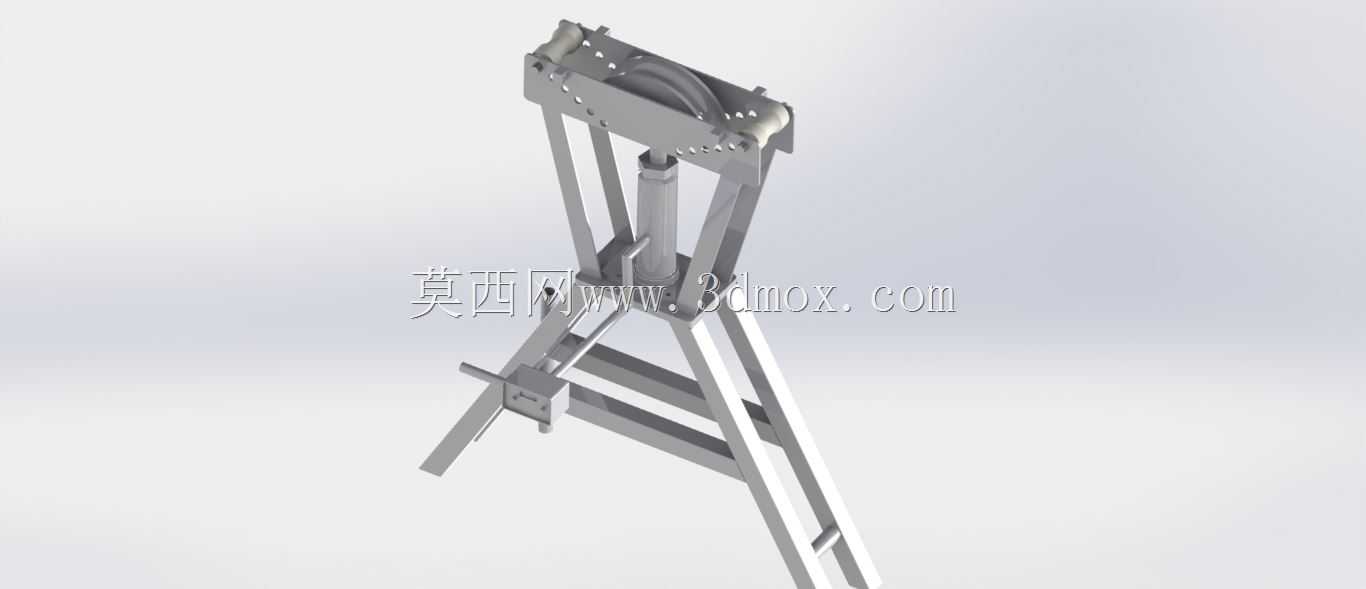

　　在现场维修、小型五金加工、户外管线铺设这类场景里，大型全自动弯管设备往往受限于场地、转运成本无法进场，这类适配1/2英寸到2英寸管径、12吨压合容量的半自动弯管设备，刚好填补了小批量弯管作业的设备缺口。不同于流水线固定工位的弯管设备，这款设备采用三脚架式支撑结构，无需提前浇筑安装基础，展开支腿即可在平整的硬化地面、甚至临时作业的硬化场地上快速调平投入使用，支腿末端设置的可调支撑脚，能适配存在小幅坡度的作业面，避免弯管施压过程中设备侧翻偏移。

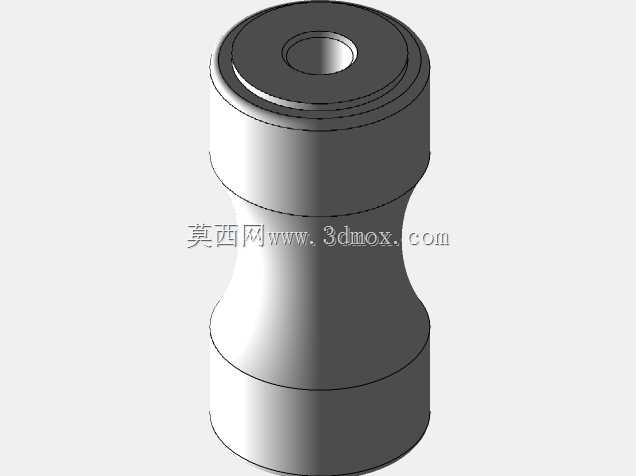

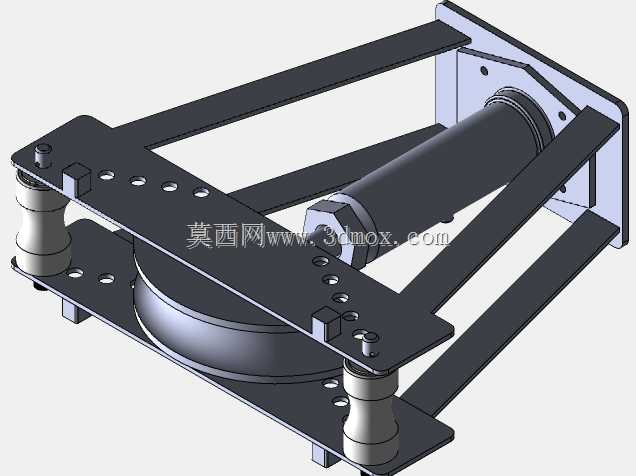

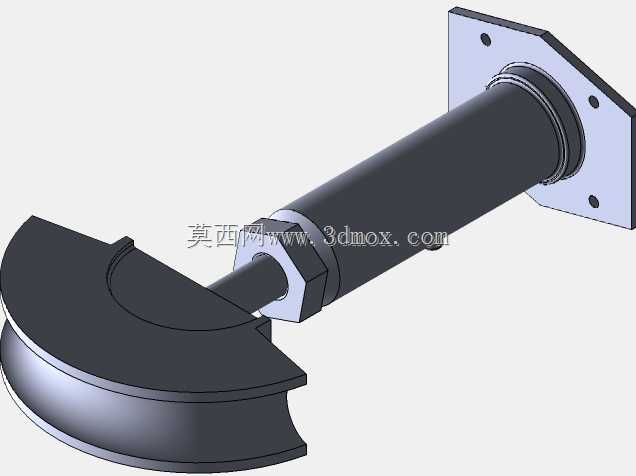

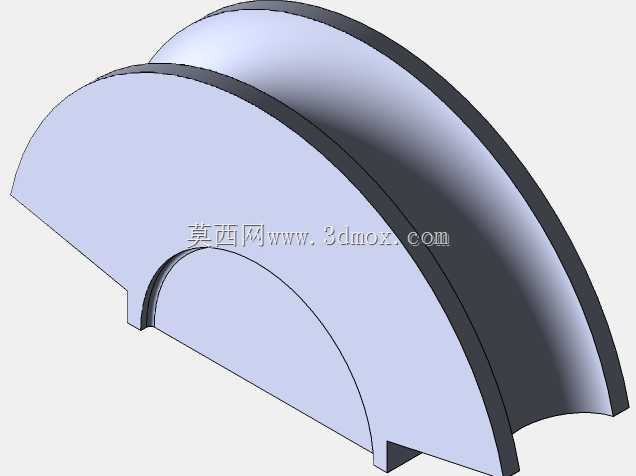

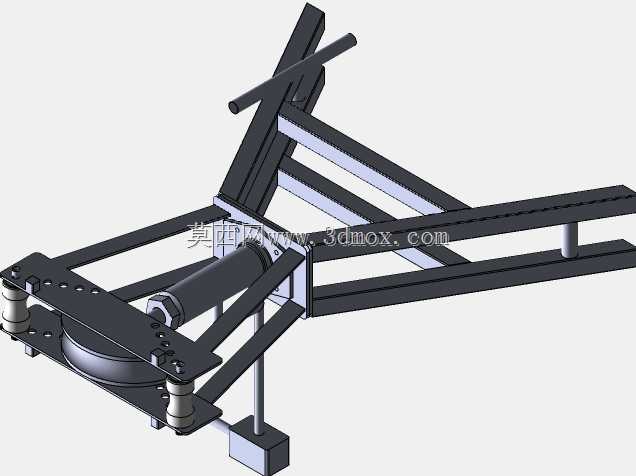

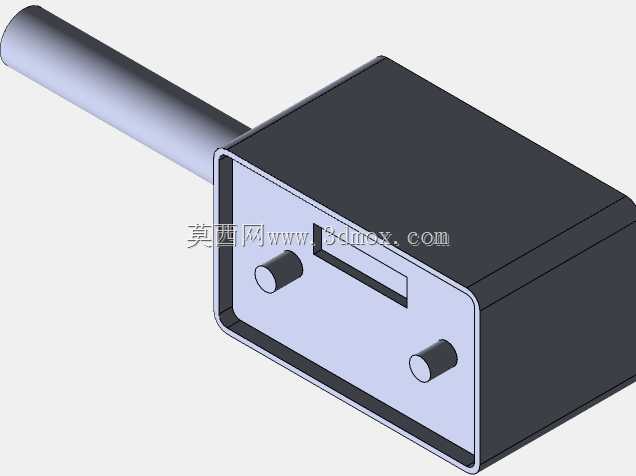

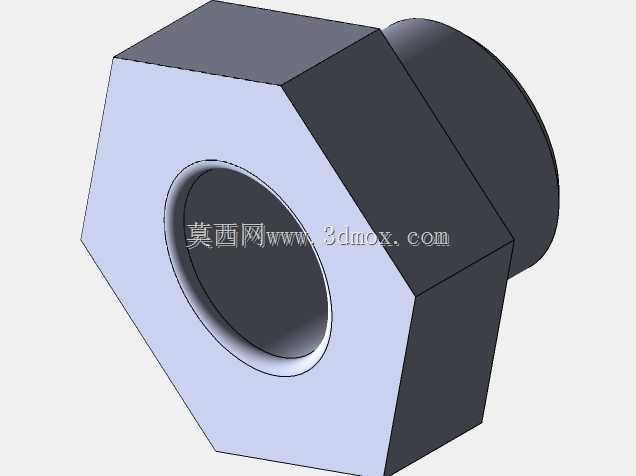

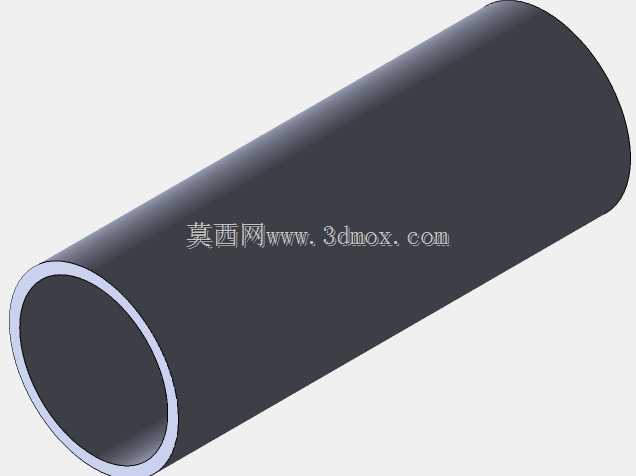

　　从功能逻辑上看，设备核心的弯管执行组件采用立式液压驱动结构，施压行程匹配2英寸管径的弯管曲率需求，上模轮与下模的定位槽做了分段适配设计，覆盖常用的水管、电气穿线管、小型结构用钢管的管径规格，换模时仅需松开模轮的锁紧销即可快速更换对应规格的成型轮，无需额外调整液压行程的限位参数，降低现场作业的调试难度。设备的手动操作端设置在三脚架的侧方位置，操作人员站在设备侧方即可完成上料、施压控制、卸料的全流程操作，施压过程中模轮两侧的导向滚轮会同步约束管材的进给方向，避免弯管过程中管材出现轴向窜动，保证弯管段的圆度偏差控制在工程允许范围内，减少弯管处的通径损失。

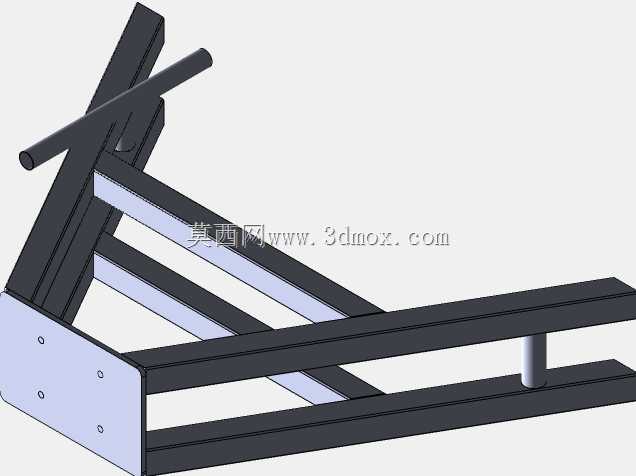

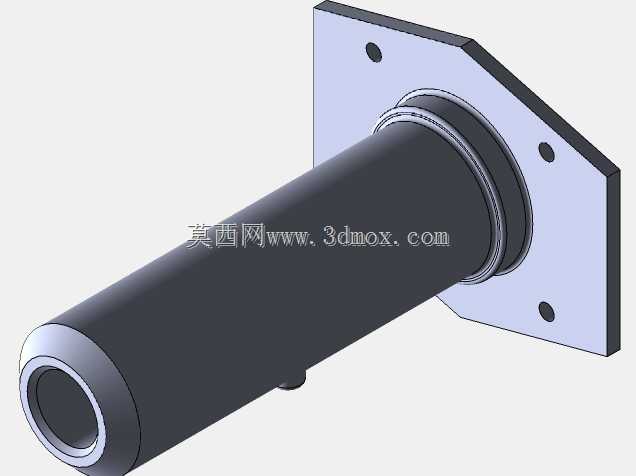

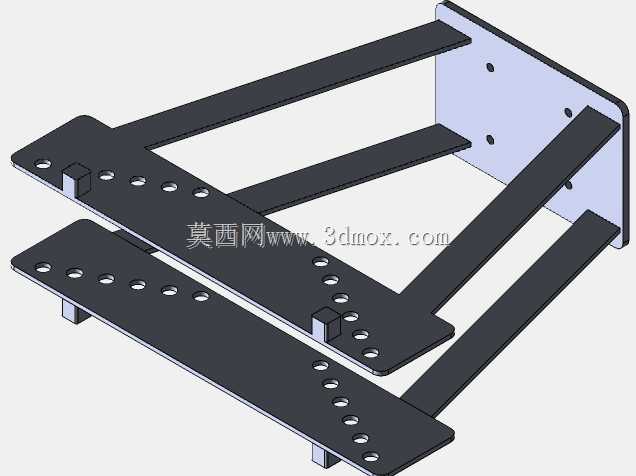

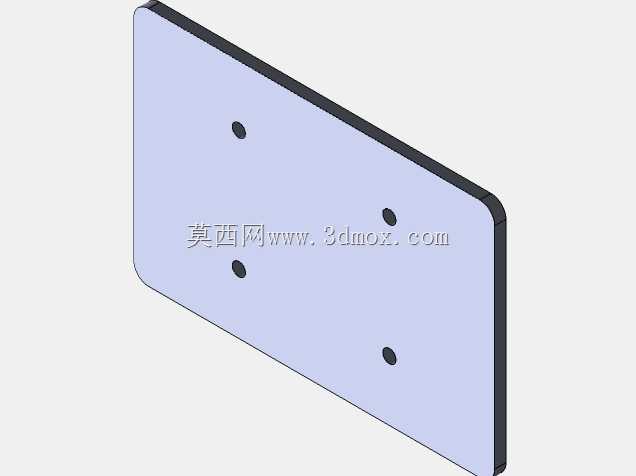

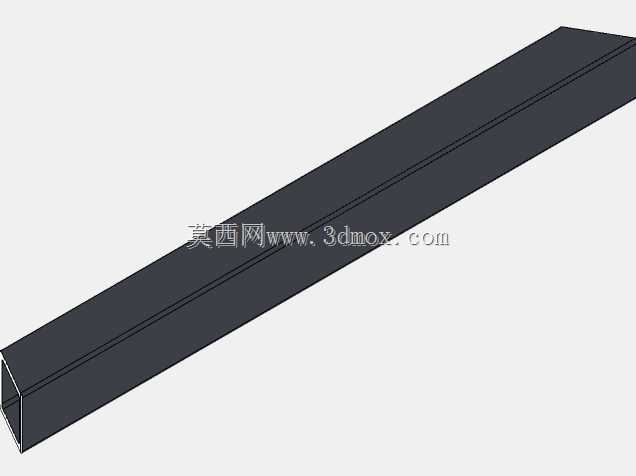

　　设计过程中优先考虑了现场作业的便携性需求，整体结构没有采用厚重的整体铸造机架，而是用型材焊接组成三脚架支撑主体，在液压油缸安装位、模轮承载位做了局部加强焊接，既保证12吨施压工况下的结构刚度，又控制了整体设备的重量，方便两到三名作业人员完成短距离转运，甚至可以适配小型货运车辆的货箱搭载，满足跨区域流动作业的需求。设备的液压管路全部沿支撑型材的内侧排布，避免现场作业时管材、工具磕碰管路造成损坏，手动泄压阀的位置做了凸起防护设计，防止作业过程中误触导致施压过程意外中断。

　　从安装边界来看，设备支腿完全展开后的占地范围适配小型作业场地的空间要求，作业时仅需在设备前后预留出对应管材长度的摆放空间即可，无需额外预留设备周边的大型操作通道，弯管作业的有效作业高度匹配成年人站立操作的舒适高度，无需额外垫高或者俯身操作，降低长时间作业的疲劳感。模轮的中心高度设置在整体结构的中上段，弯管过程中管材的弯曲变形区完全处于操作人员的可视范围内，方便实时观察弯管角度，配合设备上附带的角度标识块，能快速控制弯管的成型角度，减少反复调整的试错成本。

　　不同于电动全自动弯管设备复杂的电控系统，这款半自动设备的液压驱动结构结构简单，现场维护仅需定期检查液压油位、紧固连接销轴即可，没有复杂的传感器、电控线路，在户外粉尘、潮湿的作业环境下也能保持稳定的工作状态，不会因为电控元件受潮、进尘出现故障停机。针对小批量、多规格的弯管作业需求，设备没有配置复杂的自动送料结构，而是靠操作人员手动辅助送料定位，虽然单根管材的加工效率低于全自动设备，但对于单批次几十根以内的弯管作业来说，省去了全自动设备的参数调试、送料结构校准时间，综合作业效率反而更适配小型作业的节奏。在管材适配性上，设备的施压参数经过匹配调校，既可以完成普通焊接钢管的冷弯作业，也能适配薄壁镀锌管的弯管需求，调整施压速度即可避免薄壁管材弯管处出现起皱、开裂的问题，满足水电安装、小型钢结构搭建、维修现场改管等多场景的使用需求。
