变螺距输送螺杆结构三维设计

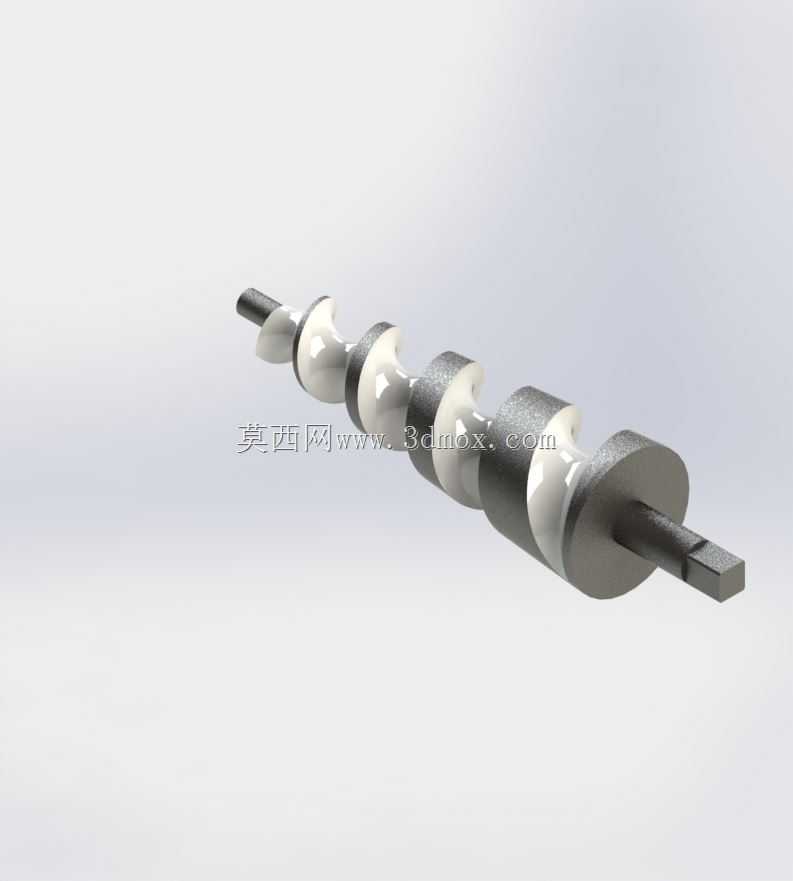

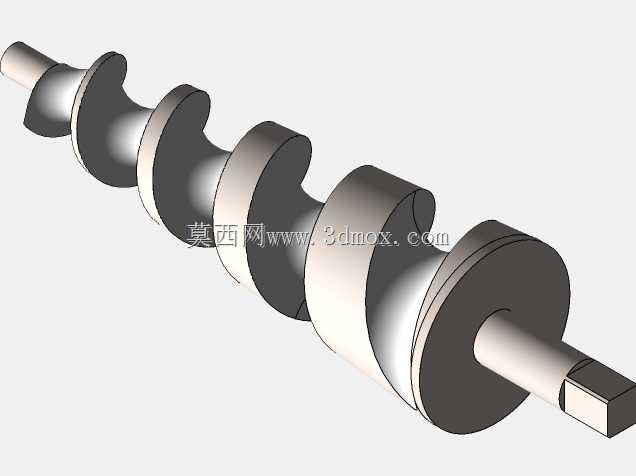

　　在粉体计量输送、粘稠物料定量给料的工况场景里，变螺距螺杆的应用覆盖了食品加工、化工配料、医药灌装多个细分领域，和普通等螺距螺杆不同，这类可变螺距的结构核心作用是在输送行程内逐步改变物料的填充密度，避免进料段物料架桥、出料段物料脉冲波动的问题。从结构设计逻辑来看，这款螺杆的螺旋叶片沿轴向采用渐变螺距布局，进料端螺距更大，能够容纳松散状态的物料，随着螺杆向出料端延伸，螺距逐步收窄，对输送腔内的物料形成渐进式压缩，既可以排出物料裹挟的气体，也能让出料端的物料填充率保持稳定，保证定量输送的精度控制在工艺允许的偏差范围内。螺杆的主体芯轴采用两端阶梯轴结构，一端是光轴定位段，用来和输送腔的端部轴承配合，承担径向支撑作用，

　　另一端设计为扁方传动结构，能够和驱动端的联轴器或者同步带轮直接卡合，传递扭矩的时候不会出现周向打滑的问题，这种扁方连接的结构相比平键连接，装配难度更低，在小扭矩的计量输送场景里完全可以满足传动强度要求，也减少了键槽加工带来的应力集中问题。螺旋叶片的截面厚度沿轴向保持一致，叶片外缘和输送腔内壁的间隙控制在均匀范围内，设计间隙的时候需要兼顾物料粒径和输送效率，间隙过大会导致物料残留、输送效率下降，间隙过小则容易因为加工装配误差出现叶片擦碰腔壁的问题，针对不同粒径的物料，这个间隙值通常会取物料最大粒径的1.2到1.5倍，避免大颗粒物料卡滞在叶片和腔壁之间。从安装边界来看，这款螺杆的整体长度适配常规的管式输送腔体，

　　两端轴颈的同轴度公差需要严格控制，否则螺杆高速转动的时候会出现径向跳动，加剧轴承磨损和叶片擦碰的问题，建模的时候已经把两端的安装基准做了统一，芯轴的两个轴颈采用同一旋转轴作为基准，螺旋叶片的扫描路径完全沿芯轴轴线生成，保证整体的动平衡性能满足中低转速输送工况的要求。在实际设备选型匹配的时候，需要结合物料的流动性调整螺距的渐变率，对于流动性好的颗粒物料，螺距变化梯度可以适当加大，对于流动性差的粘稠粉体，螺距变化要更平缓，避免物料在压缩段出现堵塞。这款螺杆的叶片和芯轴采用一体式结构设计，相比焊接式的螺旋叶片，整体结构强度更高，不会出现焊缝开裂、叶片脱落的问题，适合有一定磨损性的物料输送场景，表面粗糙度的控制也更均匀，

　　减少物料粘附在叶片表面的情况，日常设备维护的时候清理也更方便。在驱动端的扁方结构位置，设计的时候预留了锁紧挡圈的安装位置，能够限制螺杆的轴向窜动，避免螺杆在输送物料的轴向反作用力下出现位移，导致端部密封件磨损。出料端的最后一段螺距最小，这部分的作用是建立稳定的料塞，防止输送腔和外部环境出现空气对流，对于有防尘或者气密性要求的输送场景，这个结构段可以有效阻隔外界杂质进入料仓，也能避免粉体物料从出料端溢散。建模过程中对螺旋曲面的过渡做了平滑处理，叶片和芯轴连接的位置采用圆角过渡，减少应力集中点，在螺杆承受交变扭矩的时候，这个圆角结构可以大幅降低连接位置的断裂风险，延长构件的使用寿命。
