双工位立式机床专用钻模夹具结构

　　在常规机械加工车间的孔加工工序里，经常会遇到同批次异形零件双孔位同轴度、位置度要求高，单纯靠划线找正效率低、废品率高的问题，这套双工位立式钻模就是针对这类加工场景设计的专用工装。从实际使用场景来看，它既可以装在普通台钻、立钻的工作台上，配合手动进给完成小批量零件的钻孔、扩孔、铰孔工序，也能通过底座的安装孔固定在数控钻床的工装平台上，适配自动化批量加工的节拍需求，不需要每次更换工件都重新找正钻头与工件的相对位置。

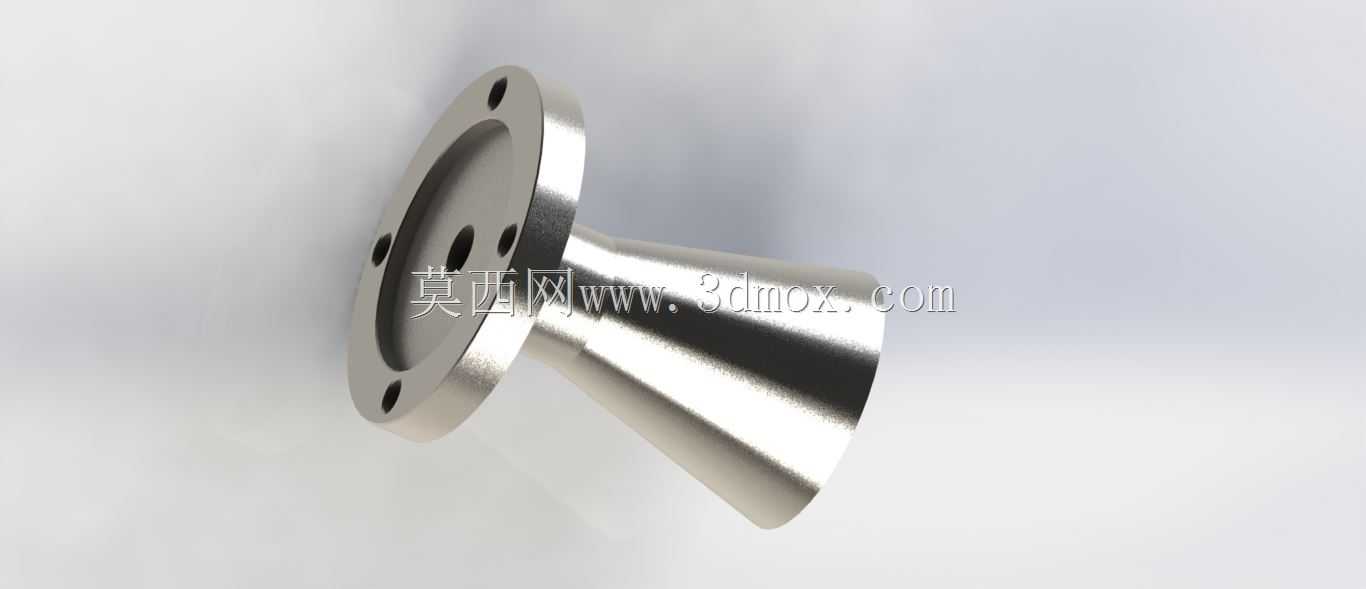

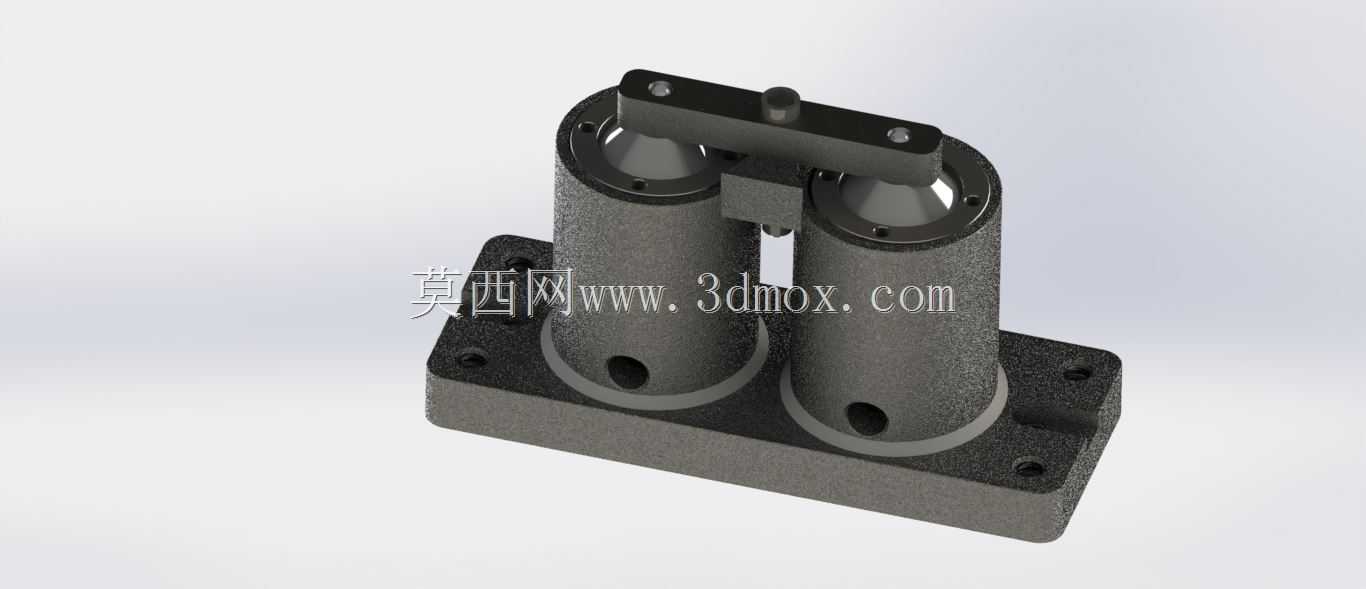

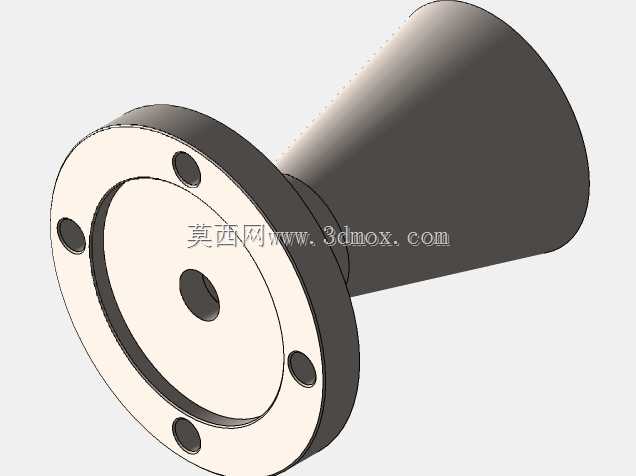

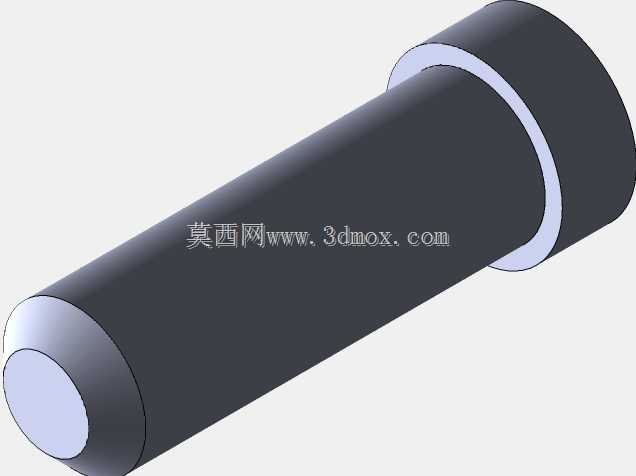

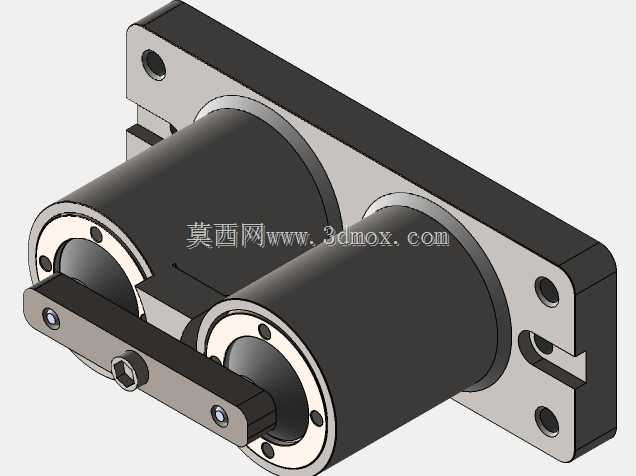

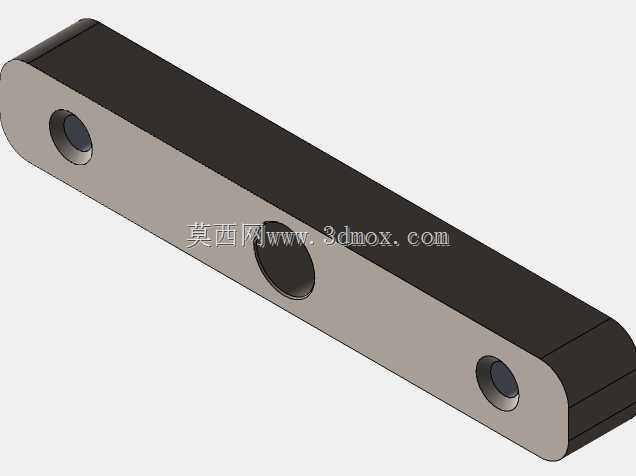

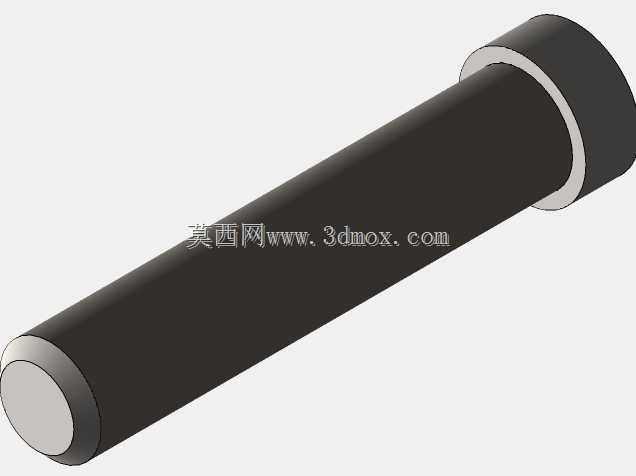

　　这套钻模的核心功能是为待加工零件提供精准的定位基准与可靠的夹紧约束，两个平行布置的立式导向套座，对应工件上两个需要加工的平行孔位，钻套内嵌在导向座顶端，能在钻头进给过程中提供稳定的导向支撑，避免钻头切入时因工件刚性不足或者切削力偏移出现孔位偏斜、孔径超差的问题。顶部的夹紧横梁采用了快拆式的铰接结构，一端通过销轴与左侧导向座连接，另一端可以通过快拧螺母锁紧在右侧导向座的定位柱上，装卸工件时只需要松开螺母翻转横梁，就能快速取放工件，相比传统的螺栓压板夹紧结构，能减少至少一半的装夹辅助时间。

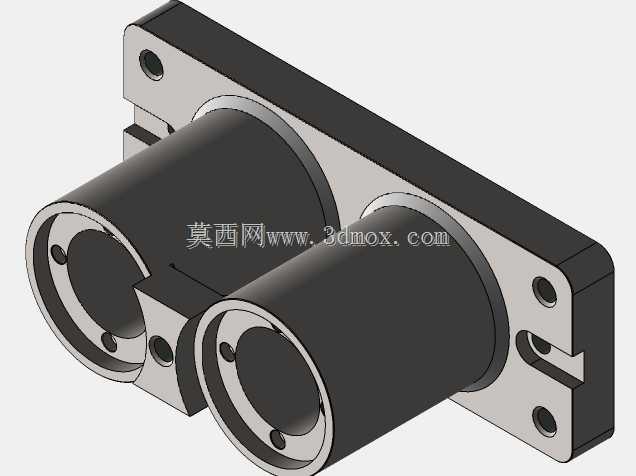

　　从设计思路上看，整个结构优先考虑了加工过程的刚性与排屑便利性，底座采用整体式铸铁结构，四个角预留的沉头安装孔可以直接和机床工作台的T型槽配合固定，底座与两个导向座采用一体化铸造成型后再做精加工，避免了装配式结构的连接间隙带来的定位误差。导向座的侧壁预留了排屑缺口，钻孔过程中产生的铁屑可以顺着缺口自然滑落，不会堆积在钻套下方影响加工精度，也方便工人在加工间隙用毛刷快速清理切屑。两个导向座之间的连接筋板，既提升了整体结构的抗扭刚性，避免夹紧时两个导向座出现外张变形，也能作为工件安装的侧向定位面，工件装入时只需要贴紧筋板侧面和底座的定位端面，就能完成X、Y两个方向的定位，不需要额外打表找正。

　　关于安装边界与尺寸适配，这套钻模的底座安装孔距按照常规台钻、小型数控钻床的工作台T型槽间距设计，不需要额外制作过渡连接板就能直接固定；两个导向套的中心距可以根据待加工零件的孔距要求做适配调整，钻套的内径可以根据加工孔径更换对应规格的可换钻套，覆盖常见的3mm到16mm直径的孔加工需求。整体高度控制在普通立钻的主轴行程范围内，不需要额外垫高工装就能满足钻头的进给行程要求，夹紧横梁的下压行程预留了足够的工件装夹空间，可以适配不同高度的同类型待加工零件，只要零件的定位基准面与孔位相对位置一致，不需要更换工装就能完成加工。

　　在实际加工验证中，这套钻模能将双孔的位置度误差控制在0.02mm以内，孔的轴线垂直度误差不超过0.01mm/100mm，完全满足常规机械零件的孔加工精度要求，相比无工装的划线加工，加工效率能提升3倍以上，同时大幅降低对工人操作技能的依赖，新入职的操作工经过简单培训就能完成装夹加工，有效稳定批量加工的零件质量。导向座内部的空腔设计，既减轻了工装整体重量，方便车间内周转搬运，也能储存少量切削液，在加工过程中自然渗透到切削区域，起到辅助冷却润滑钻头的作用，减少钻头的磨损。
