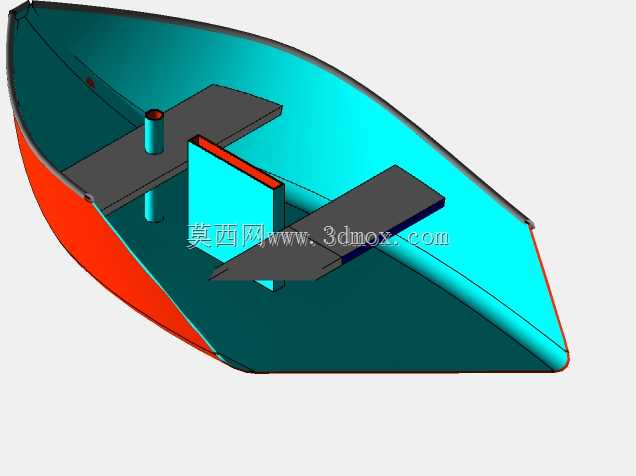

小型单桅帆船结构设计三维数模

　　这款小型单桅帆船的三维结构设计，首先要考虑近岸休闲航行、青少年航海教学实训这类实际使用场景的需求，这类场景下船体不需要过大的尺寸，整体外轮廓控制在单人可搬运、小型拖车可装载的边界内，船体吃水深度设计较浅，能够适应近岸浅滩、内陆平静湖泊这类水域的航行条件，避免搁浅风险。从结构设计思路来看，船体采用V型艏部搭配宽艉板的线型，V型艏能够在航行时有效破开迎向的水面波浪，降低航行时的兴波阻力，宽艉板则可以提升船体航行时的横向稳定性，即使单人在船体内侧移动调整重心，也不容易出现侧倾翻覆的问题，同时艉板位置预留了外挂小型电动推进器的安装位，在无风状态下可以借助动力完成返航操作，不需要完全依赖人力划行。船体内部的结构做了分舱设计，

　　中部设置了带防滑纹理的坐板区域，坐板下方为封闭的浮力舱，即使船体出现少量进水的情况，封闭浮力舱也能提供足够的储备浮力，保证船体不会快速下沉，提升航行过程的安全冗余；桅杆安装位设置在船体前部1/3船长的位置，底座采用嵌入式的金属衬套结构，能够分散风帆受风力作用时传递到船体的集中应力，避免长期使用后桅杆安装位置出现结构开裂的问题。风帆采用三角帆的构型，这种帆型的操作难度较低，不需要复杂的帆索调整就能获得不错的受风效率，帆面通过帆骨做分段支撑，即使在中等风力下也能保持较好的帆面平整度，减少乱流带来的推力损失；帆索的导向滑轮都设置在坐板两侧的伸手可及位置，操作人员不需要大幅度移动身体就能完成帆面角度的调整，适配新手操作的使用需求。

　　船体外壳的厚度做了梯度设计，船底区域因为容易出现擦碰、搁浅磨损，壁厚做了加厚处理，船舷上部的壁厚则适当减薄，在保证整体结构强度的前提下控制整体重量，方便日常的搬运、上岸存放。船体的舭部位置设计了小型的舭龙骨结构，不需要额外安装可拆卸的稳向板，就能降低航行时的横摇幅度，简化了出航前的准备流程，同时舭龙骨的外凸尺寸控制在船体最大宽度边界以内，搬运、存放时不会因为外凸结构出现磕碰损坏的问题。舵叶采用悬挂式的安装结构，通过舵柄直接连接到艉部的舵轴上，舵叶的下缘高于船底最低点，在浅水区航行时即使出现擦碰，舵叶也不会先于船底接触障碍物，避免舵系结构被撞变形；舵轴位置设置了耐磨的轴套，长期转动使用也不会出现过大的配合间隙，保证舵向控制的精准度。

　　从建模的细节来看，所有零部件的配合间隙都做了实际装配的预留，比如桅杆和底座衬套之间的间隙、舵轴和轴套之间的间隙，都按照实际工程装配的公差要求设置，不会出现干涉无法装配的问题；船体的所有棱边都做了圆角过渡处理，既避免了尖锐边角在使用过程中划伤操作人员，也能降低应力集中系数，提升结构的抗疲劳寿命。这类小型帆船的设计，不需要追求过高的航行速度，核心是在结构可靠、操作简单的前提下，满足休闲航行、教学实训的使用需求，所有结构设计都围绕降低使用门槛、提升安全冗余、减少维护成本这几个核心点展开，比如船体内部没有设置复杂的隔舱隔断，清理内部积水、杂物的时候非常方便，所有外露的金属件都采用耐腐蚀的材质选型适配，接触淡水或者近岸咸水的时候不容易出现锈蚀问题，延长整体的使用寿命。
