三人手划小型敞篷木质结构小艇

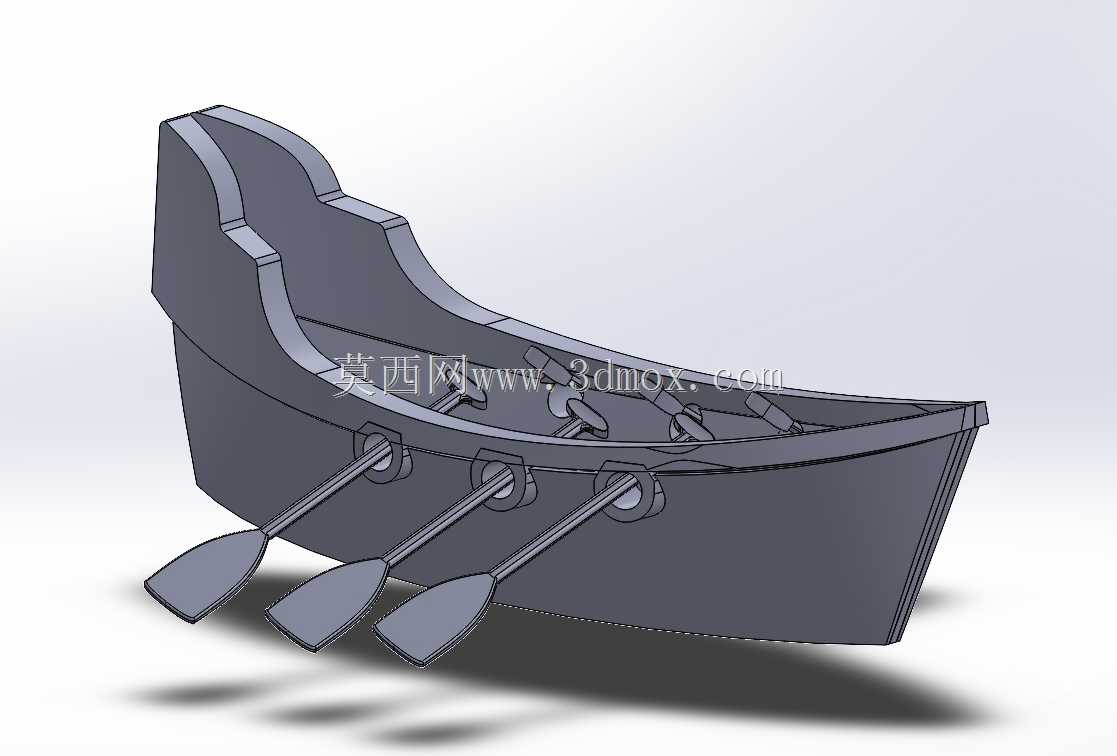

　　这款小型手划小艇的三维建模成果，核心围绕近岸浅水环境的载人作业、休闲通行需求展开，在结构设计阶段优先考量了小水域场景的适配性，区别于大型船舶的大尺度结构逻辑，该模型整体采用窄长流线型轮廓，船身最大宽度控制在1.2米范围内，总长度约3.8米，船舷高度0.55米，吃水深度设计阈值为0.2米，能够在水深不低于0.3米的河道、湖泊近岸、湿地公园浅水区灵活通行，不会出现搁浅卡滞的问题，适配景区水上观光、养殖户近岸巡检、防汛应急临时人员转运等多种实际场景。

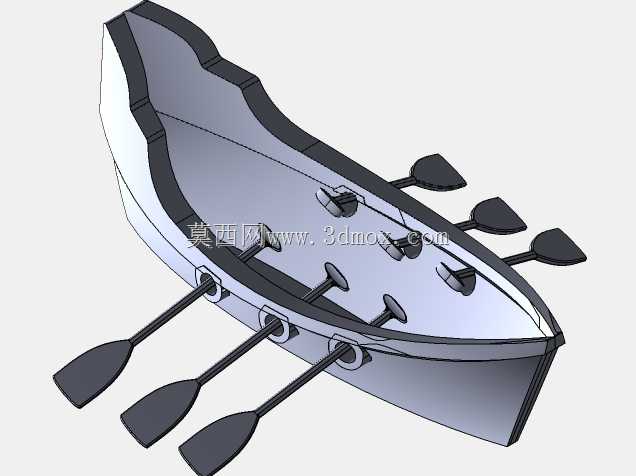

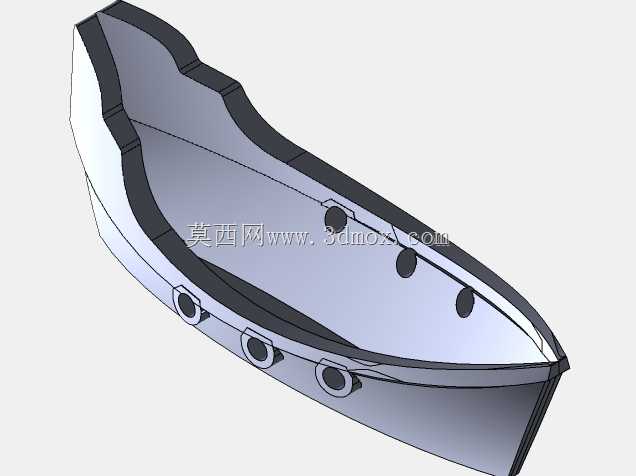

　　从结构设计思路来看，该模型没有采用复杂的曲面拼接工艺逻辑，而是依托3D样条曲线完成船身外轮廓的拟合，先勾勒出船艏上翘、船艉平缓收窄的整体线型，再通过多组平行的横向肋板轮廓完成船身内部的支撑结构搭建，船舷边缘做了加厚的圆弧过渡处理，既能够提升船身整体的抗碰撞性能，避免靠岸时硬质岸堤磕碰造成结构破损，也能减少人员上下船时棱角剐蹭的安全隐患。船身内部设置了三个集成式的座位结构，每个座位对应一组船桨安装位，桨座采用带通孔的凸台结构，船桨杆身穿过凸台通孔后可实现一定角度的转动，模拟真实划行时的桨叶摆动轨迹，桨叶部分做了加宽的曲面设计，划动时能够获得更大的水阻推力，降低单人划行时的力量消耗。

　　在功能特性的还原上，该模型完整复现了小型手划船的核心结构逻辑，没有添加多余的动力装置、外挂配件，整体结构简洁，零部件数量少，装配关系清晰，三个船桨与对应桨座的配合间隙控制在合理范围内，既不会出现装配干涉导致桨叶无法转动的问题，也不会因为间隙过大出现结构松垮的视觉效果。船身底部做了微幅的V型过渡，相比纯平底船型，在水面划行时能够更好地破开表层水流，降低直行时的水流阻力，同时船底两侧保留了小范围的平面结构，在船只停靠岸边、临时搁置在硬质地面时，能够保持平稳直立，不需要额外的支撑托架。

　　从建模练习的角度来看，该模型非常适合作为复杂自由曲面建模的练习载体，船身的不规则曲面无法通过常规的拉伸、旋转命令直接生成，需要设计者熟练掌握样条曲线的点位调整、曲面放样、曲面缝合、实体加厚等一系列建模操作，在调整船身轮廓曲线时，需要兼顾线型的流畅度与结构的合理性，避免出现曲面褶皱、曲率突变的问题，同时船桨与桨座的装配配合，也能帮助练习者熟悉小型装配体的配合约束逻辑，掌握转动副、间隙配合的实际设置方法。在实际生产转化层面，该模型的结构尺寸可以直接作为小型玻璃钢手划船、木质手划船的生产参考，船身的壁厚设置、肋板的排布间距都符合小型载人船只的结构强度要求，不需要做大幅度的结构调整就可以对接后续的模具开制、生产下料环节，船身内部预留的空间也可以根据实际使用需求加装储物格、救生衣固定位等附属结构，不会破坏原有的船体受力结构。

　　考虑到实际使用场景的需求，该模型的船艏位置做了加厚的防撞结构设计，对应真实船只使用时靠岸、避让障碍物的碰撞受力点，能够承受常规速度下的硬质碰撞，船舷两侧的桨座凸台与船身为一体化结构，相比后期外挂的桨架结构，结构强度更高，长期使用不会出现松动脱落的问题，三个座位的高度设置符合人体工学的坐姿要求，人员乘坐时腿部有充足的伸展空间，长时间划行不会出现过度疲劳的问题。
