汽车转向系统性能测试台架结构设计

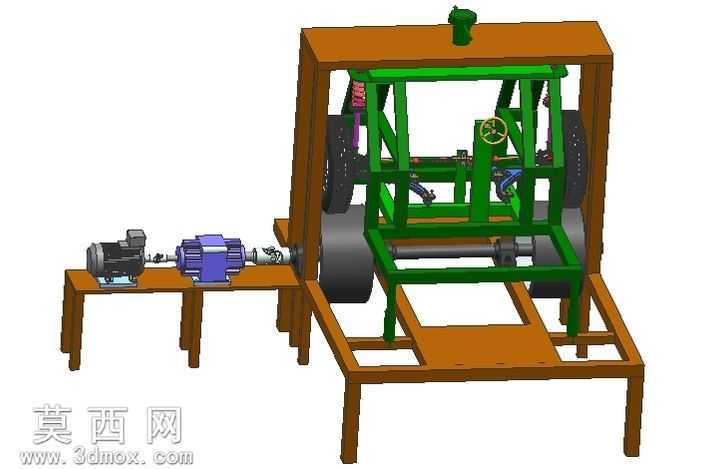

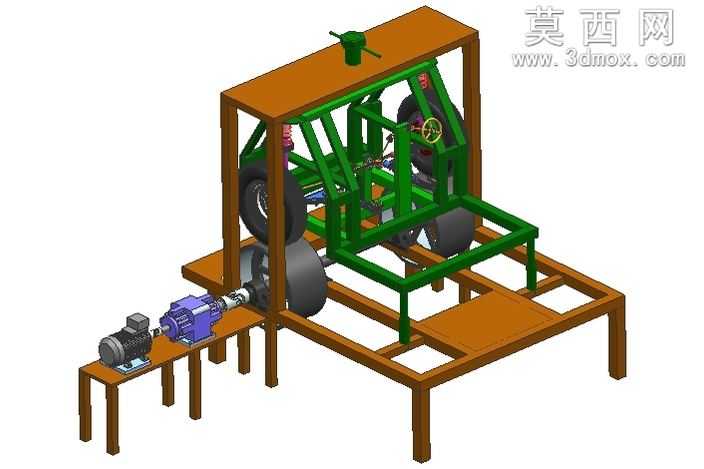

本作品为汽车转向系统性能测试专用台架的三维建模设计，整体采用模块化布局思路，通过三维软件完成全参数化建模，各部件装配关系清晰，干涉检查完整，可直接用于后续工程出图与仿真分析。台架主体承载框架采用型钢焊接结构建模，主体支撑结构赋予棕褐色金属漆面材质，模拟实际台架的防锈涂装效果，框架底部设置可调支撑脚结构，可适配不同安装地面的水平度调节需求。测试安装工位采用绿色高强度合金结构钢材质设定，用于固定待测试的转向系统总成，工位预留了多组标准化安装孔位，可兼容不同型号的转向机、转向拉杆、转向节总成的装夹需求，无需额外改制工装即可完成多规格产品的测试适配。动力输入单元独立设置于侧边分体式工作台之上，依次布置伺服驱动电机、减速箱、扭矩转速传感器、连接传动轴，各部件按照实际传动顺序完成同轴度装配约束，动力单元与测试工位之间采用万向联轴器连接，可补偿安装过程中产生的微小同轴度误差，保证动力传输的平稳性。台架集成了悬架模拟结构，配置等比例的减震弹簧、车轮模拟配重块，可真实还原车辆转向系统的实际装车状态，让测试数据更贴近实车使用场景。模型渲染阶段采用实体着色加边缘高亮的显示模式，不同功能部件采用差异化配色区分，动力单元采用蓝黑配色区分于主体框架，传动部件采用金属银灰色材质，橡胶部件采用黑色哑光材质，整体视觉层次清晰，各部件的结构轮廓、装配关系一目了然。设计过程中充分考虑了测试操作的便利性，预留了传感器安装位、线束走线空间、维护操作空间，整体结构刚度经过初步仿真校核，可满足转向系统耐久测试、性能参数标定、故障复现等多种测试场景的使用需求，模型完整还原了台架的所有机械结构细节，无缺失部件，无冗余建模元素，可直接用于教学演示、方案汇报、生产加工参考等多种用途。
