闭式径流离心式流体输送叶轮结构设计

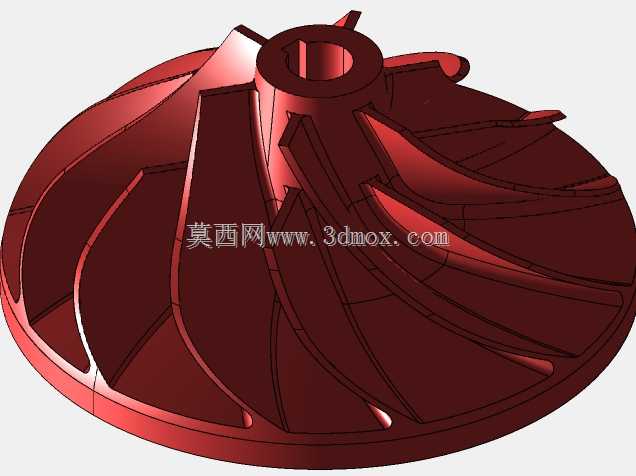

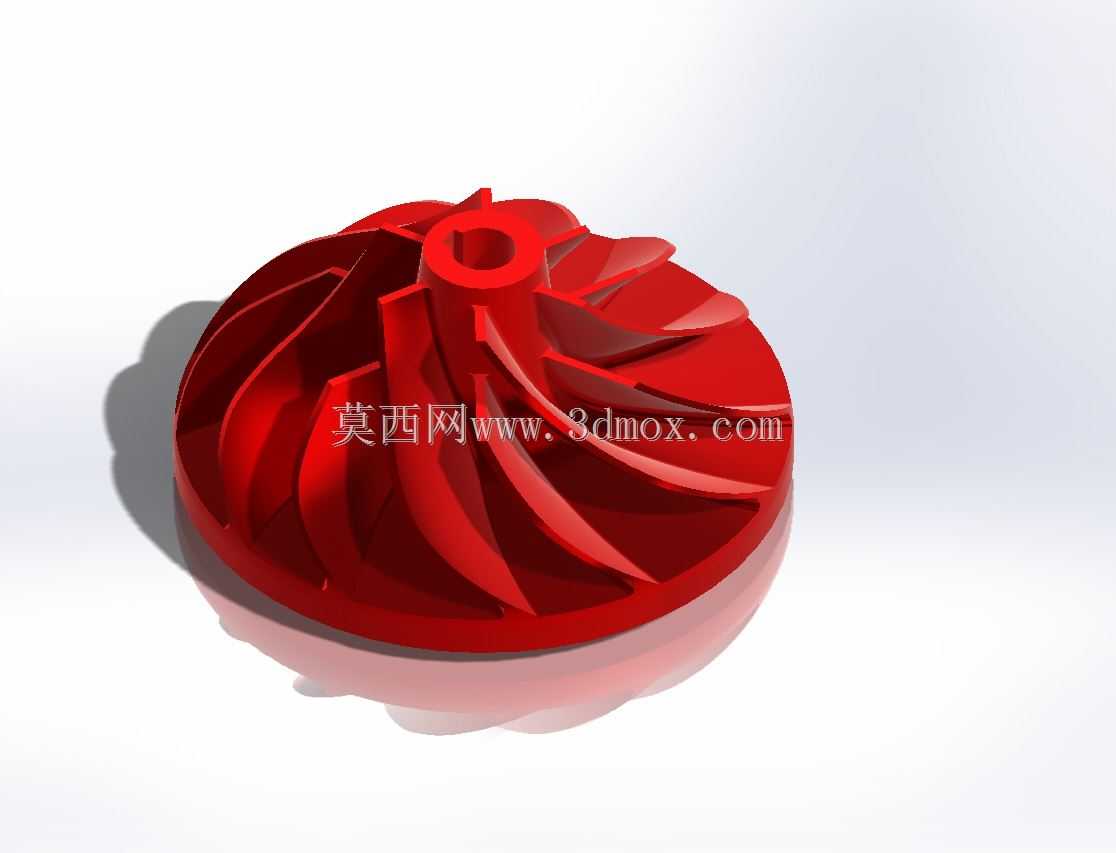

　　作为流体输送设备的核心过流部件，这款径流闭式叶轮的设计逻辑完全围绕流体动能转换效率展开，日常应用覆盖清水输送、低压流体循环、小型工业流体增压等多个场景，是单级离心泵、低压离心风机、小型流体增压设备里直接决定整机性能的核心零件。从结构上看，这款叶轮采用后弯式叶片设计，叶片沿轮毂周向均匀排布，整体为一体式铸造/铣削成型结构，中心设置带定位台阶的轴孔，可直接与动力输出轴配合传递扭矩，轴孔周边的轮毂做了加厚处理，避免高速旋转时轴孔位置出现应力集中，同时轮毂端面预留了锁紧件的安装空间，可通过轴端螺母、键连接实现叶轮与轴的周向、轴向双向固定，防止设备运行过程中叶轮出现轴向窜动或周向打滑。

　　在实际工程应用中，这类叶轮的安装边界需要严格匹配泵体或风机壳体的蜗壳流道尺寸，叶轮的最大外圆直径需要与蜗壳的内壁间隙控制在0.5-2mm区间，间隙过大会导致流体回流损失升高，整机效率下降，间隙过小则容易在运行过程中出现叶轮与壳体的刮擦，引发设备振动甚至零件损坏。叶轮的轴向安装尺寸需要匹配壳体的密封腔位置，确保叶轮进口端正对壳体的进水/进风口，避免出现流道错位导致的进气、流量不足问题。从设计思路上，这款叶轮的叶片型线采用了等变曲率设计，叶片从轮毂处的进口角沿径向向外逐渐平滑过渡到轮缘处的出口角，流体从叶轮中心轴向进入后，会顺着叶片曲面平滑转向径向流动，在旋转离心力的作用下逐步获得压力能与动能，最终从叶轮外缘排出进入蜗壳流道，这种型线设计可以有效降低流体在叶片表面的脱流损失，减少叶轮运行过程中的水力噪声，同时拓宽设备的高效运行区间，让设备在一定流量波动范围内都能保持较高的运行效率。

　　叶轮的前后盖板厚度做了等强度设计，靠近轮毂位置的盖板厚度略大于轮缘位置，既可以保证叶轮整体的结构刚度，避免高速旋转时盖板出现过大的形变，又能尽可能控制叶轮的整体重量，降低旋转部件的转动惯量，减少动力轴的启动负载。叶片与前后盖板的连接位置做了圆角过渡处理，避免直角连接位置的应力集中，同时减少流体在转角位置的涡流损失，提升过流效率。在实际选型适配时，需要注意这类闭式叶轮更适合输送不含大颗粒杂质的清洁流体，如果输送含固体颗粒的介质，需要对叶片表面做耐磨涂层处理，或者调整叶片厚度与型线，避免颗粒磨损导致叶片型线破坏，进而影响设备性能。日常设备维护中，这类叶轮的检查重点包括叶片表面的气蚀损伤、轴孔的配合磨损、叶轮整体的动平衡精度，当叶轮表面出现蜂窝状气蚀坑或者叶片变形时，会直接导致设备振动加大、流量扬程下降，需要及时更换。从三维建模的角度，这类叶轮的建模需要重点保证叶片型线的光顺度，周向阵列的叶片角度偏差需要控制在极小范围内，同时要对叶轮整体做动平衡校核，确保高速旋转时的离心力平衡，避免运行时出现过大的径向振动，影响轴承与密封件的使用寿命。
