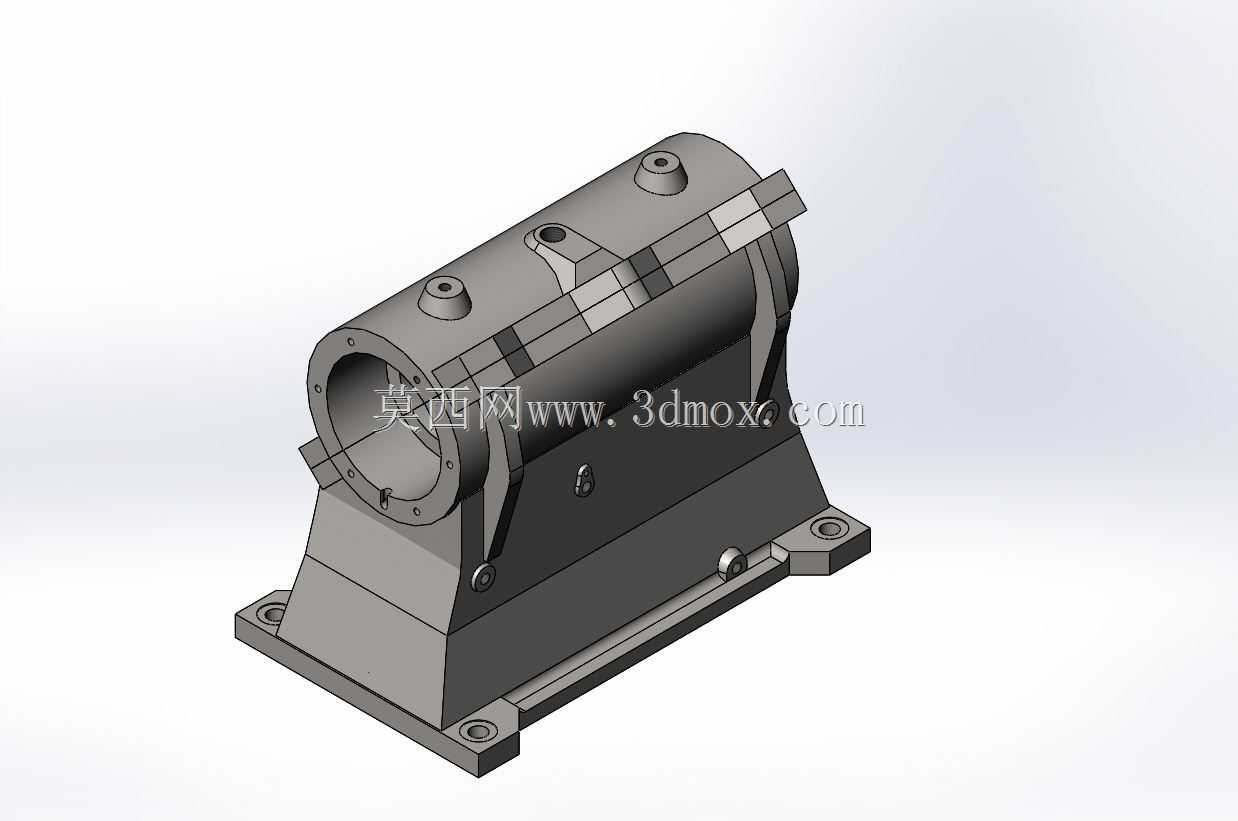

分体式泵轴承座三维结构设计

　　在工业流体输送系统的泵类设备运维与新机型开发场景里，轴承座是连接泵轴、承载径向与轴向载荷、保障传动部件运行同轴度的核心支撑构件，这款泵轴承座的结构设计完全围绕泵组实际运行的工况需求展开，适配需要配套机械密封的中开式离心泵、卧式化工泵等常见泵型。从实际使用场景来看，这类轴承座多应用于化工流程泵、清水离心泵、卧式输油泵的传动端，既要承担泵轴运转过程中叶轮端传递来的径向载荷，也要平衡介质压力波动、轴系窜动带来的轴向载荷，同时还要为机械密封提供稳定的安装基准面，避免密封件因轴系跳动出现泄漏失效。

　　设计过程中首先考虑的是安装边界的适配性，底部的安装法兰采用带沉孔的矩形支座结构，四个安装孔的孔位间距按照通用卧式泵的机架安装尺寸预留，沉孔深度适配常规M16-M20规格的内六角安装螺栓，安装面的平面度公差控制在0.05mm以内，保证装配后轴承座与泵机架的贴合度，避免运行过程中出现共振偏移。主体的轴孔部分采用分体式剖分结构设计，上下两部分通过侧边的紧固螺栓实现锁紧，这种结构的优势在于后期运维更换轴承、调整轴系间隙时不需要完全拆解泵端的叶轮与管路，只需要拆开上半部分的轴承座压盖即可完成作业，大幅降低现场运维的工作量。轴孔的内壁按照深沟球轴承或者角接触轴承的外圈配合公差加工，预留了轴承外圈的定位台阶，同时在轴孔的两端设计了密封件安装槽，既可以安装骨架油封防止润滑油泄漏，也能适配机械密封的静环座安装需求，和泵腔侧的机械密封形成完整的密封防护体系，避免输送的介质窜入轴承腔污染润滑脂，也防止轴承腔的润滑油泄漏到输送介质中造成污染。

　　轴承座的上部设计了两个润滑油注油孔，孔位带有内螺纹可以安装注油杯，方便日常运维时补充润滑脂，同时在腔体的下部预留了放油螺塞的安装位置，能够定期更换失效的润滑脂，保障轴承的润滑环境。侧面的加强筋结构从底部支座一直延伸到轴孔外壁，筋板的厚度按照载荷计算结果设置，既能够提升整体结构的刚性，减少轴系运转过程中的轴承座变形量，也不会造成不必要的材料浪费，控制整体构件的重量。在和泵体连接的端面上，设计了均匀分布的螺栓连接孔，同时预留了定位销孔的位置，装配时可以通过定位销保证轴承座和泵体的同轴度，避免轴系出现偏载导致轴承过早失效。

　　从外形尺寸的设计逻辑来看，轴孔的中心高按照对应泵型的叶轮中心高度匹配，保证泵轴安装后和电机轴的中心高一致，减少联轴器找正的工作量；整体的轴向长度覆盖轴承安装位、机械密封安装位以及联轴器端的预留间隙，避免运行过程中出现部件干涉。外壁的圆弧过渡设计减少了应力集中点，在承受交变载荷的工况下能够有效提升结构的疲劳强度，避免长期运行出现开裂问题。针对不同输送介质的工况，这款轴承座的结构既适配铸铁材质的铸造加工，也可以采用铸钢材质满足高压、重载工况的使用需求，加工过程中轴孔的圆柱度、两端面的垂直度都有明确的公差要求，保证装配后轴承的运行精度，将轴系的径向跳动控制在允许范围内，延长机械密封和轴承的使用寿命。在实际选型匹配时，只需要确认轴孔直径、安装孔位间距、中心高这几个核心安装边界参数，就可以适配对应规格的泵型，不需要额外进行结构修改，能够大幅缩短泵类设备的设计与改型周期。
