剖分式立式安装轴承支撑座结构

　　做传动结构设计的工程师大多清楚，轴系的支撑刚性直接决定整套传动机构的运行寿命与回转精度，这类立式剖分结构的轴承支撑件，是中小型传动设备里出镜率极高的基础零件。从实际应用场景来看，这类支撑座常被用在轻工输送线的从动辊支撑、小型实验设备的转轴定位、仪器仪表内部的传动杆固定工位，相比一体式轴承座，它的拆装优势非常明显——当轴上已经预装了齿轮、同步轮或者其他端侧零件时，不需要把整根轴从设备里抽出来，只要拆开上半部分的压盖就能完成轴承的更换或者维护，对于内部空间紧凑、轴上预装零件多的设备来说，能省下大量的拆装维护工时。

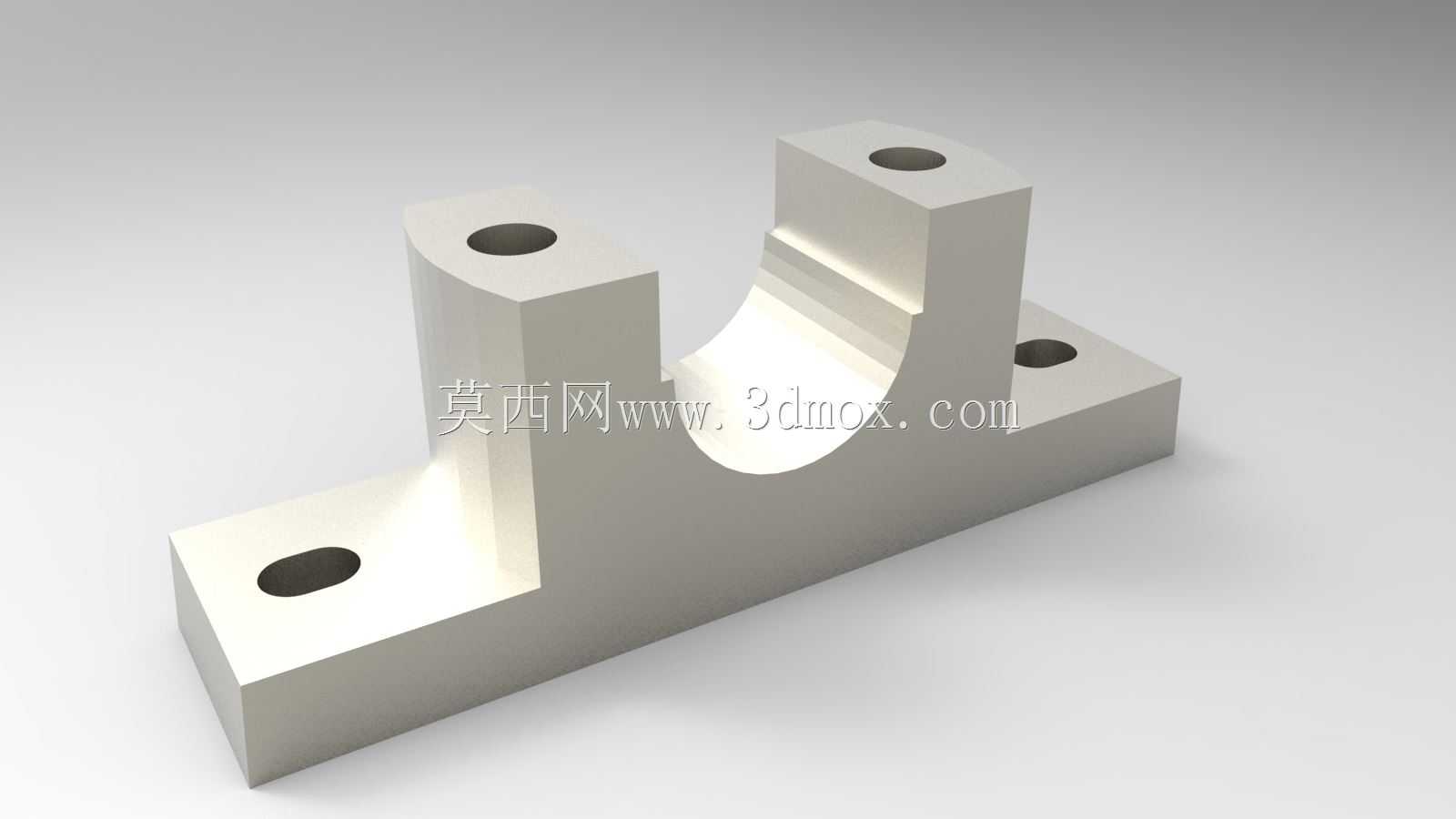

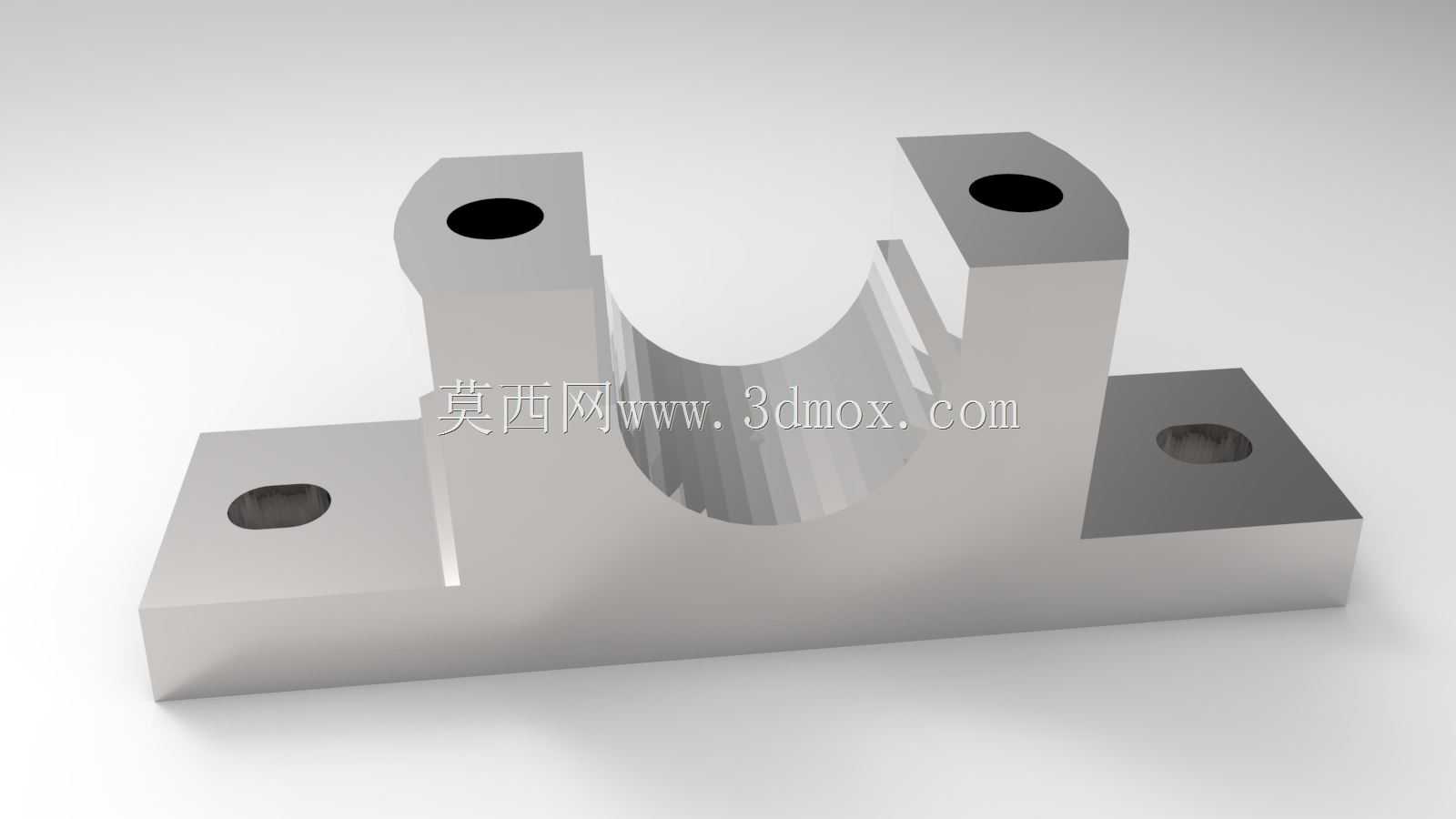

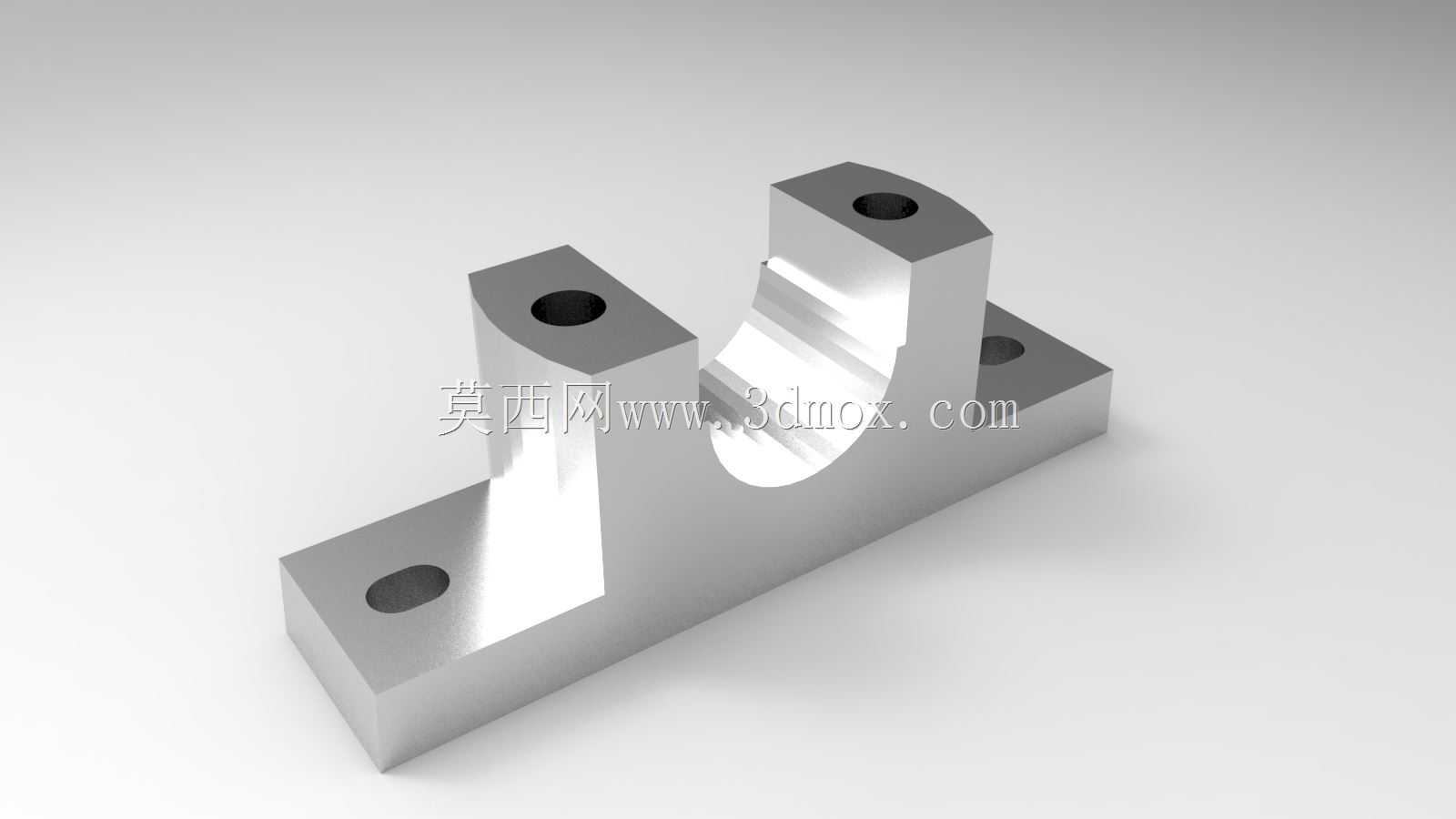

　　从功能特性上看，这个支撑座的下半部分是一体式的铸造或机加工基座，底部伸出的两个安装耳上开有长圆形的安装孔，这种孔型设计不是随意做的：现场安装时如果基座的安装孔位和设备机架的预钻孔存在少量的位置偏差，不需要重新扩孔或者调整机架位置，顺着长孔的方向微调支撑座的位置就能完成对位，能大幅降低现场安装的适配难度。基座中间的下半圆弧面是和轴承外圈直接贴合的定位面，加工时需要保证圆弧的圆度和表面粗糙度，不然会导致轴承外圈受力不均，运行时出现局部应力集中，轻则加快轴承磨损，重则出现轴承外圈蠕变、跑圈的问题。上半部分的两个支脚和基座通过螺栓锁紧，锁紧后两个半圆弧面拼合形成完整的轴承安装腔，刚好把轴承外圈完全包覆，既可以限制轴承的径向窜动，也能承受轴系运行时产生的径向载荷，部分同类型结构还会在结合面处加工定位止口，避免上下两部分装配时出现错位，导致轴承安装腔的同轴度超差。

　　设计这类支撑座的时候，首先要匹配所选轴承的外圈尺寸，安装腔的内径公差要选过渡配合区间，既不能太松导致轴承外圈打滑，也不能太紧导致装配时压装困难、甚至把轴承挤变形。其次要核算两个安装耳的厚度和螺栓孔的中心距，要保证螺栓锁紧后，支撑座的变形量在允许范围内，不会因为锁紧力过大导致安装腔出现椭圆变形，夹死轴承的滚动体。另外两个上部支脚的高度也要做合理控制，既要留出足够的螺栓锁紧空间，也要避免支脚过高导致整体刚性下降，运行时出现共振。从安装边界来看，这类支撑座的底部需要贴合平整的安装面，安装面的平面度要控制在合理范围内，如果机架安装面存在翘曲，强行锁紧安装螺栓会导致基座变形，直接影响轴承孔的同轴度。底部两个安装孔的中心距是安装时的核心定位尺寸，设计机架时要严格按照这个尺寸预留安装位，同时要留出扳手的操作空间，方便现场拧紧固定螺栓。支撑座的整体高度决定了轴系的中心高，这个尺寸要和整套传动系统的其他部件匹配，比如和联轴器连接时，要保证两端轴的中心高一致，不然会产生附加的径向力，加快联轴器和轴承的磨损。

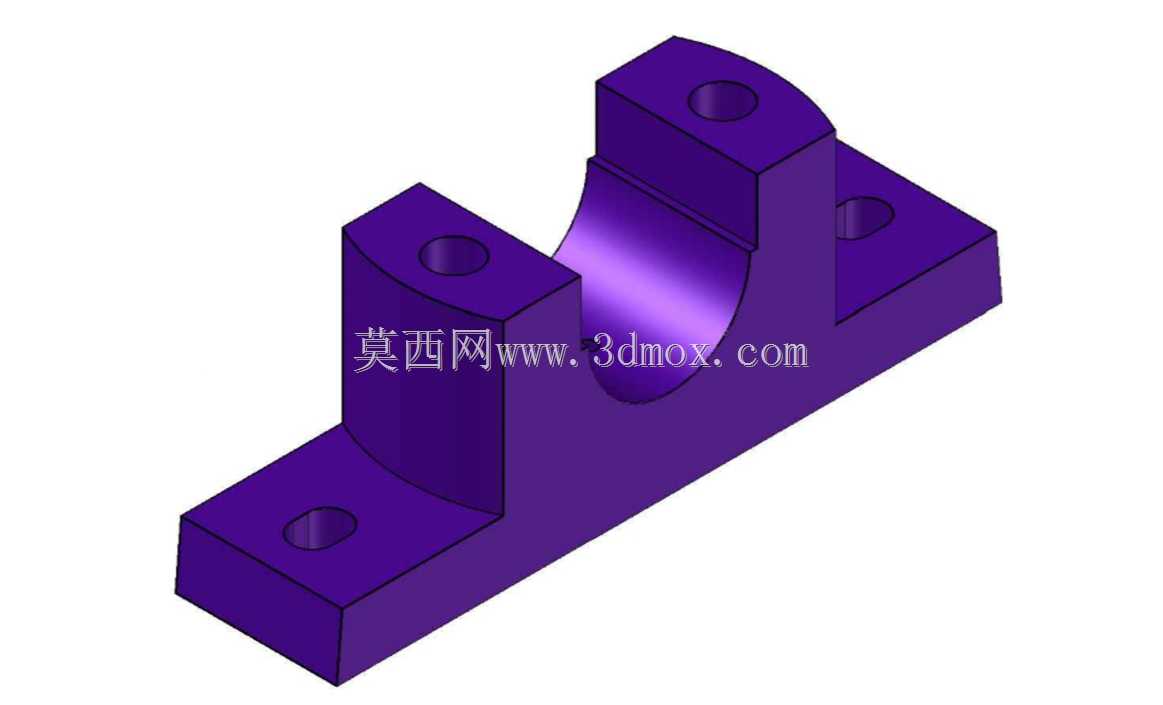

　　实际建模的时候，要注意几个容易出错的细节：一是圆弧安装面和安装底面的平行度，这个公差直接影响轴系和安装基准的平行度，如果偏差过大，轴转动时会出现别劲的情况；二是上下两个半圆弧的同轴度，装配后要保证两个圆弧面平滑衔接，不能出现台阶，不然会卡滞轴承外圈；三是安装孔的沉头深度要匹配所选螺栓的头部尺寸，保证螺栓锁紧后头部不会突出安装面，影响支撑座和机架的贴合效果。另外在支脚和基座的连接位置，要做合理的圆角过渡，避免应力集中，尤其是承受交变载荷的工况下，直角过渡的位置很容易出现疲劳裂纹，长期运行会有断裂的风险。这类支撑座的材质通常根据载荷情况选择，轻载工况下可以用铝合金加工，重量轻且不易生锈，适合仪器仪表类的轻量化设备；中等载荷的工况下常用45号钢做表面发黑处理，刚性足够且成本适中；重载或者有腐蚀的工况下则会选用铸铁或者不锈钢材质，铸铁的减震性更好，不锈钢则能适应潮湿或者有腐蚀介质的使用环境。
