Sparkfun AVR袖珍程序器电路板结构设计

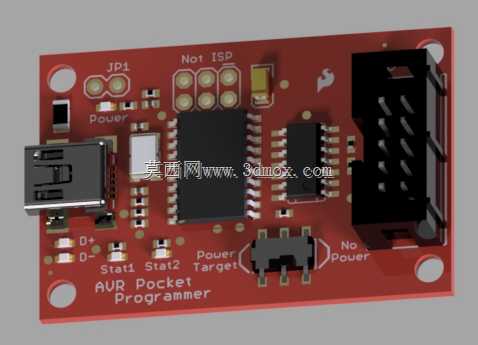

　　在嵌入式电子开发的日常工作场景里，这类小型程序器是工程师手边离不开的调试烧录工具，不同于大型专业编程设备的厚重，这款袖珍款AVR程序器主打小空间场景下的灵活使用，不管是个人开发者的桌面工作台，还是小批量产线的临时烧录工位，都能快速部署使用，不需要占用过多操作空间。从实际功能来看，它的核心作用是完成AVR系列单片机的程序烧写与调试通信，板载的USB接口负责和上位机建立数据连接，ISP接口则直接对接目标电路板的单片机编程引脚，实现固件程序的传输写入，板上设置的状态指示灯可以直观反馈电源连接、数据传输、目标板供电的不同工作状态，拨码开关用来切换供电模式，避免对目标电路板造成供电冲突，减少烧录过程中损坏芯片的风险。做这款电路板的结构设计时，

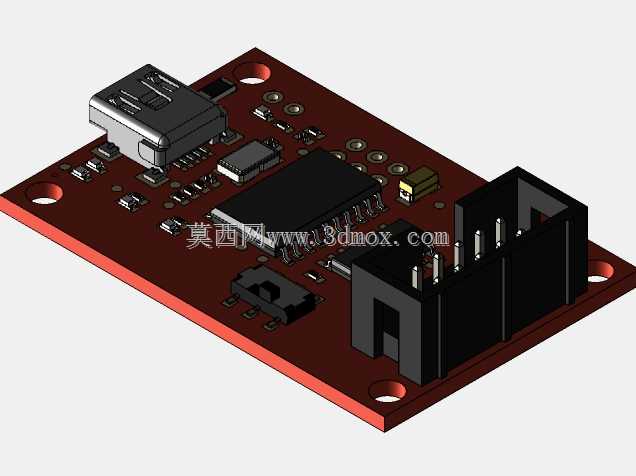

　　首先要考虑的是便携性与实用性的平衡，整体板型采用矩形切角设计，四个角预留了标准安装孔位，既可以直接通过铜柱固定在开发台架上，也能搭配外壳做成手持款工具，板上元件布局遵循信号流向规则，USB接口放置在板端一侧，ISP输出接口放置在对侧，避免接线时线缆互相干扰，电源相关的滤波电容靠近接口与主芯片放置，减少电源纹波对烧录信号的影响，主控制芯片与电平转换芯片之间的走线做了等长处理，保证高速信号传输的稳定性。从安装边界来看，板厚采用标准1.6mmFR4板材，所有贴片元件的高度都控制在3mm以内，接插件部分最高突出板面12mm，整体厚度不超过15mm，不管是收纳在工具盒还是嵌入小型测试治具内部，都不会出现空间干涉问题，

　　板边预留的5mm工艺边满足SMT贴片加工的生产要求，不需要额外做治具就能完成批量焊接生产。实际使用中，这类袖珍程序器不需要额外外接电源，直接通过USB接口取电就能工作，当需要给目标板供电时，可以通过板上的拨码开关切换供电通路，最大提供500mA的供电电流，满足大部分小型AVR开发板的供电需求，接口部分采用标准的6PinISP座，引脚定义完全兼容行业通用标准，不需要额外制作转接线就能适配市面上绝大多数AVR开发板，降低了使用门槛。设计过程中特意将易损的接口元件做了加固处理，USB接口与ISP座都增加了焊盘固定点，反复插拔也不容易出现焊盘脱落的问题，板上的丝印标注清晰，每个接口、指示灯、开关的功能都直接丝印在板面上，

　　使用时不需要额外查阅说明书就能快速操作，对于经常需要外出调试、现场烧录程序的工程师来说，这种紧凑设计的程序器可以直接放在口袋里携带，不会增加过多负重。在结构细节上，板上的复位电路、ESD保护器件都放置在接口附近，能有效抑制插拔过程中产生的静电脉冲，保护主芯片不被静电击穿，提升工具的使用寿命，元件选型全部采用工业级通用料件，后期维修替换非常方便，不需要寻找特殊规格的元件，整体BOM成本控制在较低区间，符合低成本工具的定位，适合预算有限的个人开发者、学生群体以及小型开发团队使用，不管是日常学习调试，还是小批量产品的固件烧写，都能稳定完成工作需求。
