Adafruit LIS3DH三轴加速度计转接板结构设计

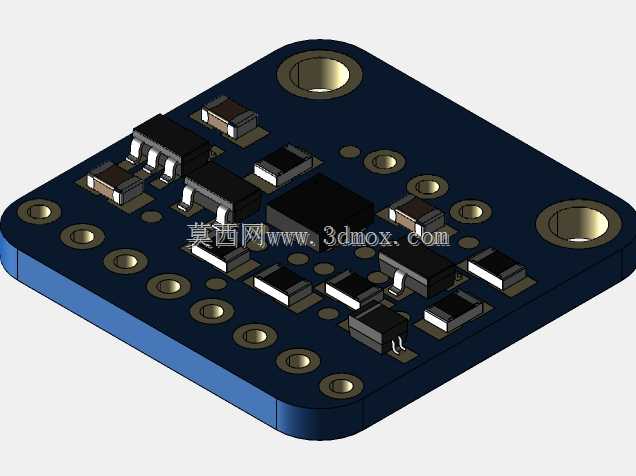

　　在嵌入式传感检测、小型运动状态采集项目的硬件搭建环节，这类三轴加速度转接板是结构设计与硬件集成阶段经常接触的功能部件，很多需要采集线性加速度、倾角、振动信号的小型设备，都会选用这类成熟的转接模块来缩短开发周期，避免从芯片级开始画板打样的冗余流程。从结构设计角度看，这块转接板采用标准的方形圆角PCB作为承载基体，板体边缘设置了三个金属化安装孔，孔位做了沉铜处理，既可以通过M2规格的铜柱配合螺丝完成层叠式安装，适配堆叠式的硬件开发板布局，也能直接用螺丝固定在设备内部的安装凸台上，安装孔的位置避开了板上所有元器件的投影区域，不会出现螺丝与元件干涉的问题，板体厚度采用常规1.6mm的FR4板材规格，整体外轮廓尺寸控制在极小的范围内，

　　能够嵌入到可穿戴设备、小型物联网传感节点、手持检测仪器这类内部空间局促的产品腔体中。板上的元件布局遵循了信号完整性与结构紧凑性兼顾的设计思路，核心的LIS3DH加速度芯片布置在板体的中心区域，尽可能让芯片的检测轴与板体的几何中心对齐，减少安装偏移带来的检测误差，周边的被动元件包括去耦电容、限流电阻、电平转换芯片都围绕核心芯片做就近布置，缩短高频信号的走线长度，同时所有元件的高度都控制在较低的范围内，最高的元件也没有超过板边安装孔的铜柱支撑高度，当多块板堆叠安装时，不会出现元件顶触上层板体的问题。板边一侧布置了整排的排针焊盘，既可以焊接直插排针与面包板、开发板的排座对接，也能根据实际安装需求焊接卧贴排针或者直接引出飞线，

　　适配不同的接线场景，排针的引脚定义兼容主流的开源硬件接线规范，硬件集成时不需要额外查阅复杂的引脚映射表，就能快速完成I2C、SPI通讯线路的连接。在实际应用场景中，这类转接板常被用于小型机器人的姿态检测、物流运输过程中的振动冲击记录、智能门锁的开合状态检测、可穿戴运动设备的步数与姿态识别等场景，结构设计时需要考虑板体的安装方向，要保证核心芯片的检测轴与需要采集的运动方向保持对应，同时安装面需要保证足够的平面度，避免板体安装后出现翘曲，导致芯片检测基准出现偏移。板上预留的两个大尺寸金属化孔除了安装固定作用外，还可以作为接地连接点，方便设备整体做电磁屏蔽处理时，直接将屏蔽层连接到板体的接地端，提升模块在复杂电磁环境下的工作稳定性。

　　从建模角度还原这块转接板时，需要准确还原每个元件的实际高度与投影轮廓，尤其是板边安装孔的位置精度、排针焊盘的间距，这些尺寸直接影响后续虚拟装配时的干涉检查结果，如果安装孔的位置偏差超过0.2mm，实际装配时就会出现螺丝无法对位的问题；如果元件高度建模出现偏差，堆叠安装时就会出现结构干涉，导致硬件组装失败。另外板体的圆角处理也需要准确还原，圆角半径的设计既可以避免板边尖锐的铜箔划伤操作人员，也能减少板体在狭小腔体内安装时与周边结构件的卡滞问题，板上所有焊盘的位置、过孔的尺寸都需要与实际硬件保持一致，方便后续做结构仿真时，准确模拟板体在受到振动冲击时的应力分布，避免安装孔附近出现应力集中导致板体开裂的问题。在设备选型阶段，选用这类转接板时，除了关注电气参数外，结构工程师最关心的就是安装边界尺寸、元件最大高度、接插件出线方向这些结构相关的参数，准确的三维模型能够直接导入到整体设备的装配体中，提前预判安装空间是否足够，接线是否会与周边结构件产生干涉，不需要等实物样品到手后再做结构验证，大幅缩短产品的开发迭代周期。
